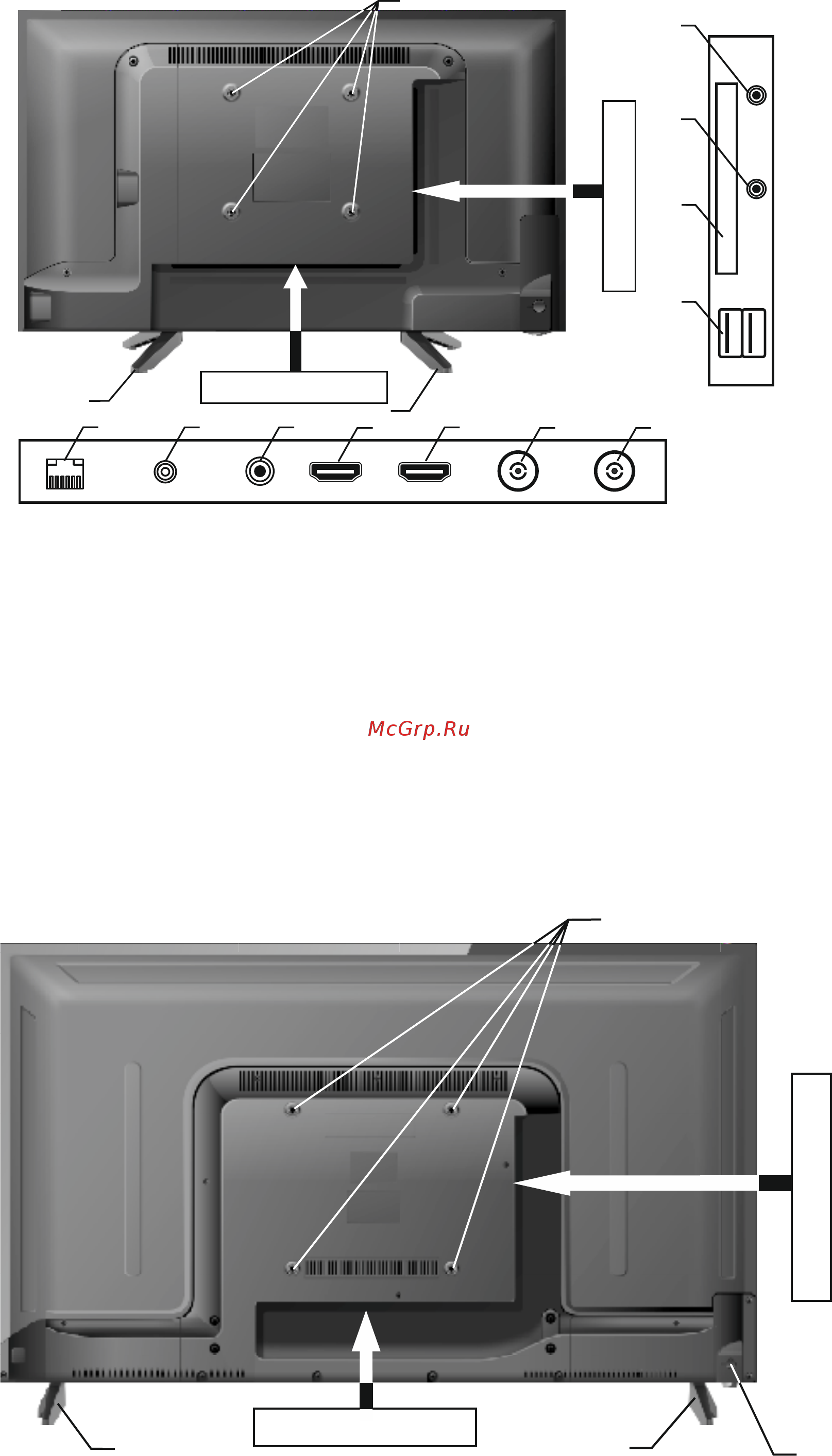

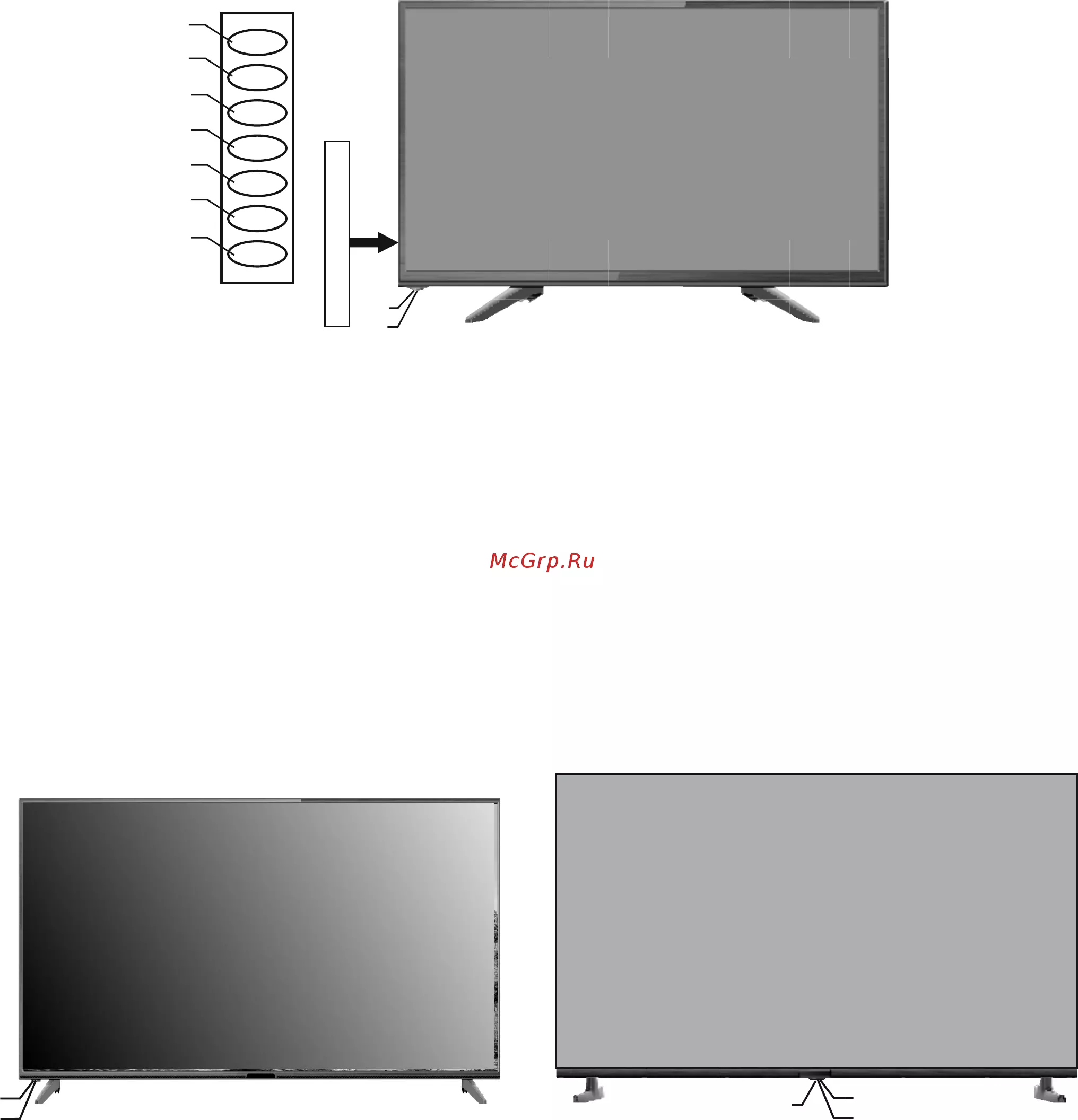

5.2 ВИД ТЕЛЕВИЗОРОВ СО СТОРОНЫ КОЖУХА И ПАНЕЛИ РАЗЪЕМОВ

24H

Панель разъемов

1 2 3

HEADPHONE

OUT

ANT T/( Т2)

HDMI1

(ARC)

USB2

COAXRJ45

(Mini)YPbPr

ANT S/S( 2)HDMI2

(Mini)AV IN

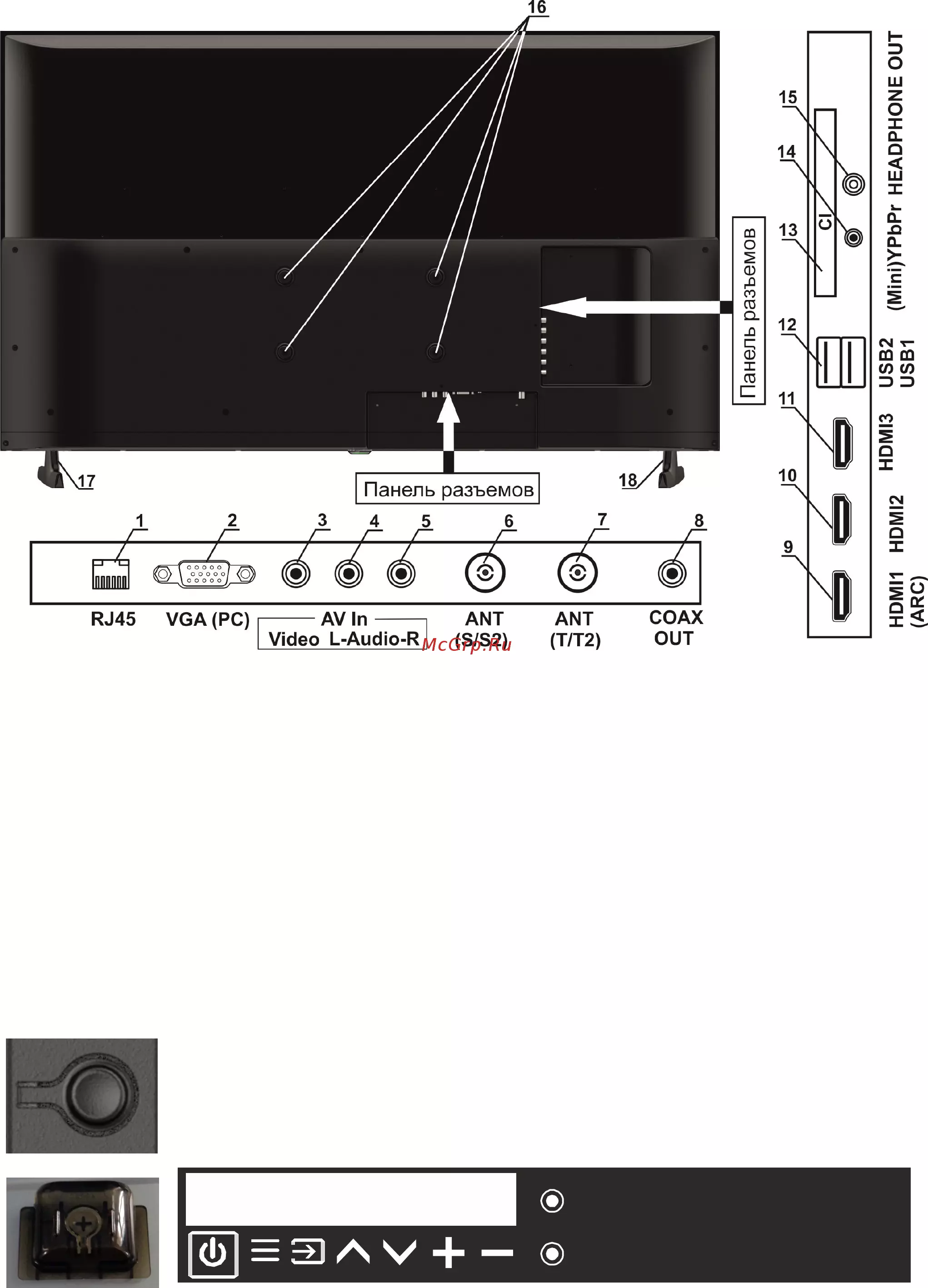

1 – вход RJ45 для подключения к сети Интернет; 2 – разъем для подключения наушников

HEADPHONE OUT; 3  коаксиальный цифровой выход звука COAX; 4 – мультимедийный вход

высокого разрешения HDMI1 (ARC), поддерживающий подключение внешней аудиосистемы по

обратному звуковому каналу; 5 – мультимедийный вход высокого разрешения HDMI2; 6 – гнездо

ANT(S/S2) для подключения спутниковой антенны; 7 – гнездо ANT(T/Т2) для подключения антен-

ны эфирного или кабельного телевещания; 8 − разъемы USB1 и USB2 для подключения уст-

ройств с USB-соединителем (работает в режиме МЕДИА); 9 – слот СI для подключения СА-

модуля или СА-модуля с картой условного доступа; 10  композитный мини разъем (Mini)AV IN;

11  компонентный мини разъем (Mini)YpbPr; 12 – резьбовые отверстия для крепления настенно-

го кронштейна; 13 – опорная ножка правая R; 14 – опорная ножка левая L.

Рисунок 2а

40F

17 18

Панель разъемов
