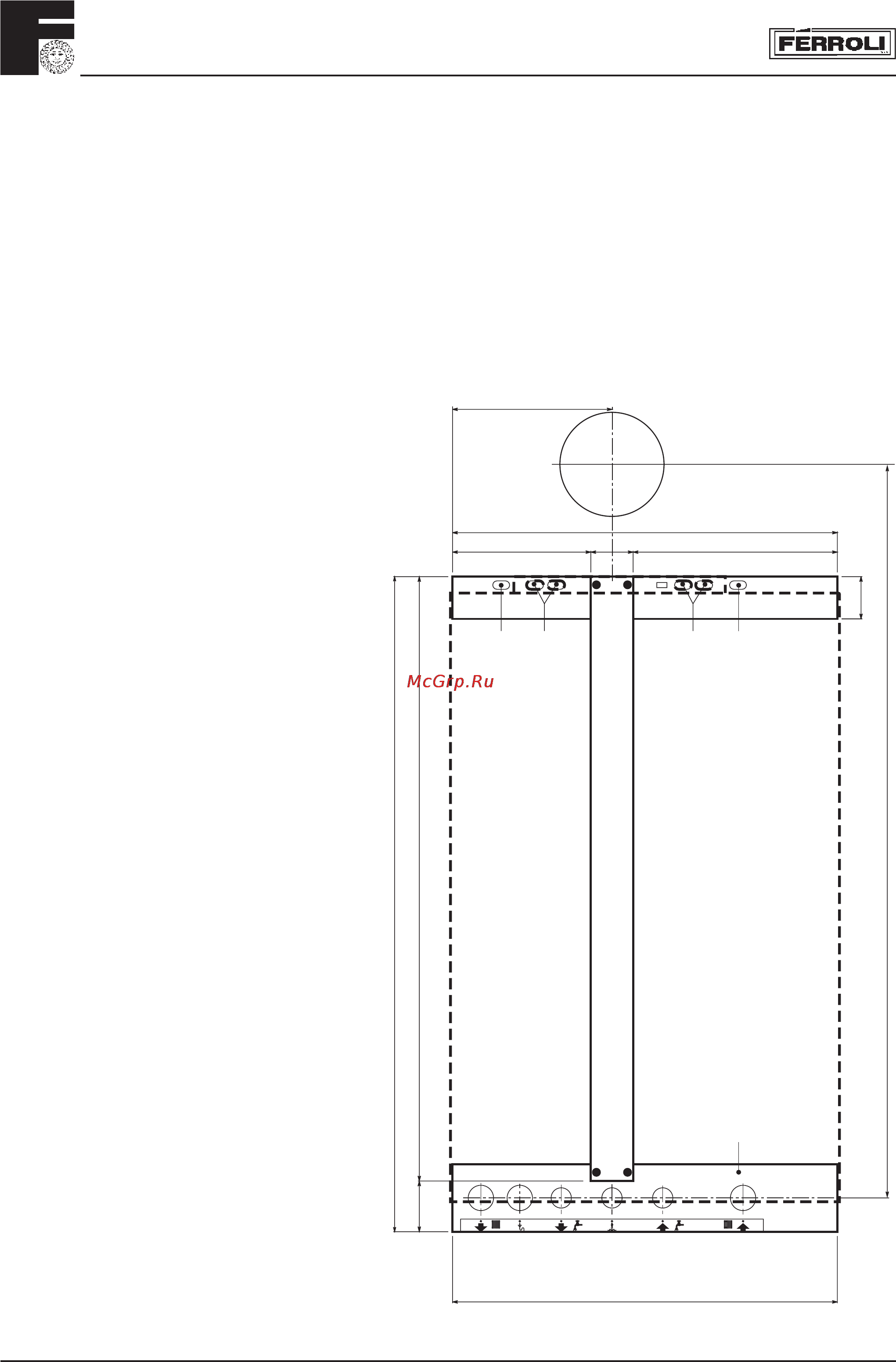

FEHROLlI DOMITOP F 24 E 3 УСТАНОВКА УСТАНОВКУ КОТЛА ДОЛЖНЫ ВЫПОЛНЯТЬ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ СЛУЖБЫ С СОБЛЮДЕНИЕМ ВСЕХ ИНСТРУКЦИЙ И УКАЗАНИЙ Между котлом и системой отопления рекомендуется установить отсечные клапаны позволяющие в случае необходимости изолировать котел от системы отопления Если на систему ГВС устанавливается обратный клапан между котлом и системой ГВС необходимо установить предохранительный клапан ВНИМАНИЕ Данное оборудование может устанавливаться и эксплуатироваться только в помещениях с постоянной вентиляцией согласно Директиве CEE п 09 396 для всего газового оборудования а также с герметичной камерой При недостаточном притоке к котлу поддерживающего горение воздуха может быть нарушена правильность работы котла и удаления дыма 3 01 Настенный шаблон по заказу Этот шаблон служит исключительно для отметки на стене точек опоры и крепления котла но в отличии от бумажного металлический шаблон может использоваться повторно для других котлов 163 5 241 5 3 02 Крепление шаблона Приложить шаблон к стене выбранной для установки котла С помощью уровня проверить что нижний кронштейн О абсолютно горизонтален Временно закрепить шаблон на стене двумя гвоздями или двумя винтами по отверстиям В Отметить точки крепления С по которым с помощью винтов с дюбелями будет подвешиваться котел Таким образом отмечаются точки для подключения трубопроводов подачи на котел воды и газа по отверстиям на нижнем кронштейне О Nota При отсутствии шаблона для монтажа достаточно прикрепить котел к стене соответствующими винтами с металлическими дюбелями по отверстиям в раме котла или заказать бумажный шаблон Рис 7 10 455
