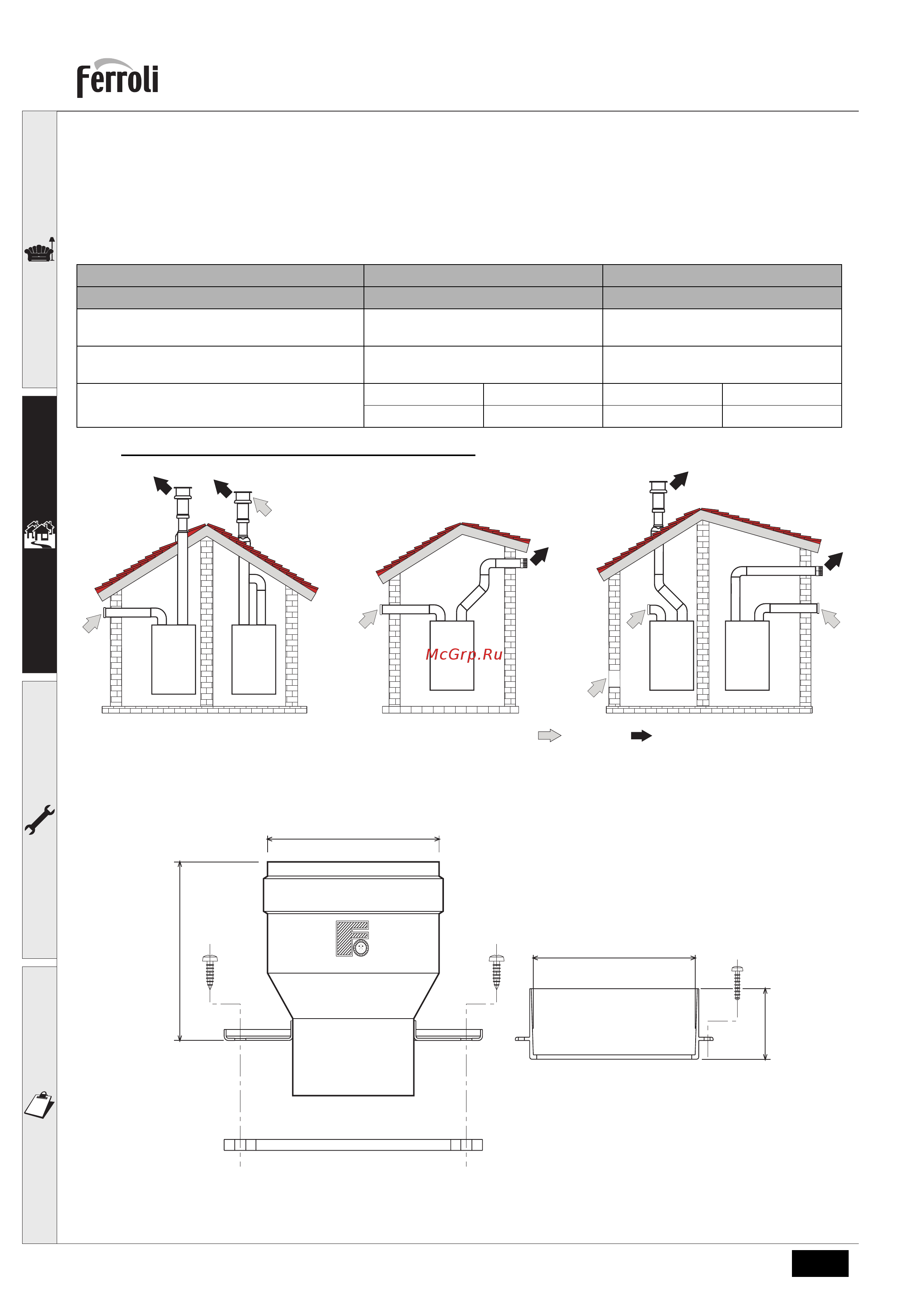

DOMIproject F 32
80 RU
Перед тем, как приступать к выполнению монтажа проверьте по таблица 2 правильность используемой
диафрагмы и непревышение максимально допустимой длины, имея в виду, что каждое коаксиальное колено
приводит к ее уменьшению, указанному в таблице. Например, воздуховод диам. 60/100, состоящей из колена
90° и горизонтального участка длиной 1 метр, имеет эквивалентную длину, равную 2 м.
Таблица.2 - Диафрагмы для коаксиальных воздуховодов
Подсоединение с помощью раздельных труб
рис. 12 - Примеры подсоединения с помощью раздельных труб ( = Воздух / = Продукты сгорания)
Для подсоединения с помощью раздельных труб установите на агрегате следующий соединительный элемент:
рис. 13 - Исходный элемент для раздельных труб
Коаксиальный 60/100 Коаксиальный 80/125
Максимально допустимая длина 5 м 10 м
Величина уменьшения на каждое колено с
углом 90°
1 м 0,5 м
Величина уменьшения на каждое колено с
углом 45°
0,5 м 0,25 м
Используемая диафрагма
0 - 2 мдиам. 45 0 - 3 мдиам. 45
2 - 5 мБез диафрагмы 3 - 10 мБез диафрагмы
C
52
C
32
C
52
B
22
C
52
106
80
010011X0
80
32
