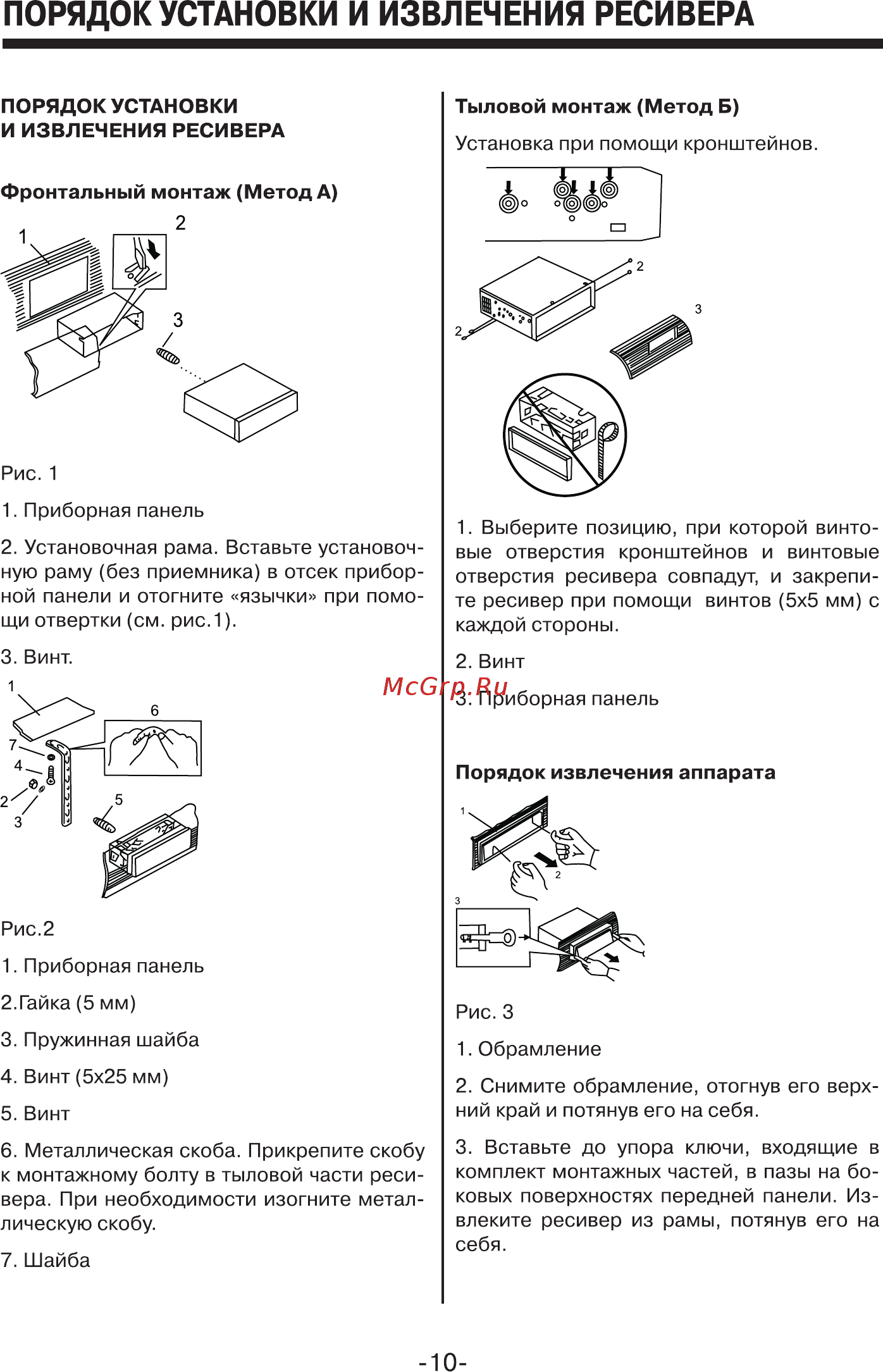

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА Тыловой монтаж Метод Б Установка при помощи кронштейнов Фронтальный монтаж Метод А Рис 1 1 Приборная панель 2 Установочная рама Вставьте установоч ную раму без приемника в отсек прибор ной панели и отогните язычки при помо щи отвертки см рис 1 1 Выберите позицию при которой винто вые отверстия кронштейнов и винтовые отверстия ресивера совпадут и закрепи те ресивер при помощи винтов 5x5 мм с каждой стороны 3 Винт 2 Винт 1 3 Приборная панель Порядок извлечения аппарата Рис 2 1 Приборная панель 2 Гайка 5 мм Рис 3 3 Пружинная шайба 1 Обрамление 4 Винт 5x25 мм 2 Снимите обрамление отогнув его верх ний край и потянув его на себя 5 Винт 6 Металлическая скоба Прикрепите скобу к монтажному болту в тыловой части реси вера При необходимости изогните метал лическую скобу 7 Шайба 3 Вставьте до упора ключи входящие в комплект монтажных частей в пазы на бо ковых поверхностях передней панели Из влеките ресивер из рамы потянув его на себя 10
