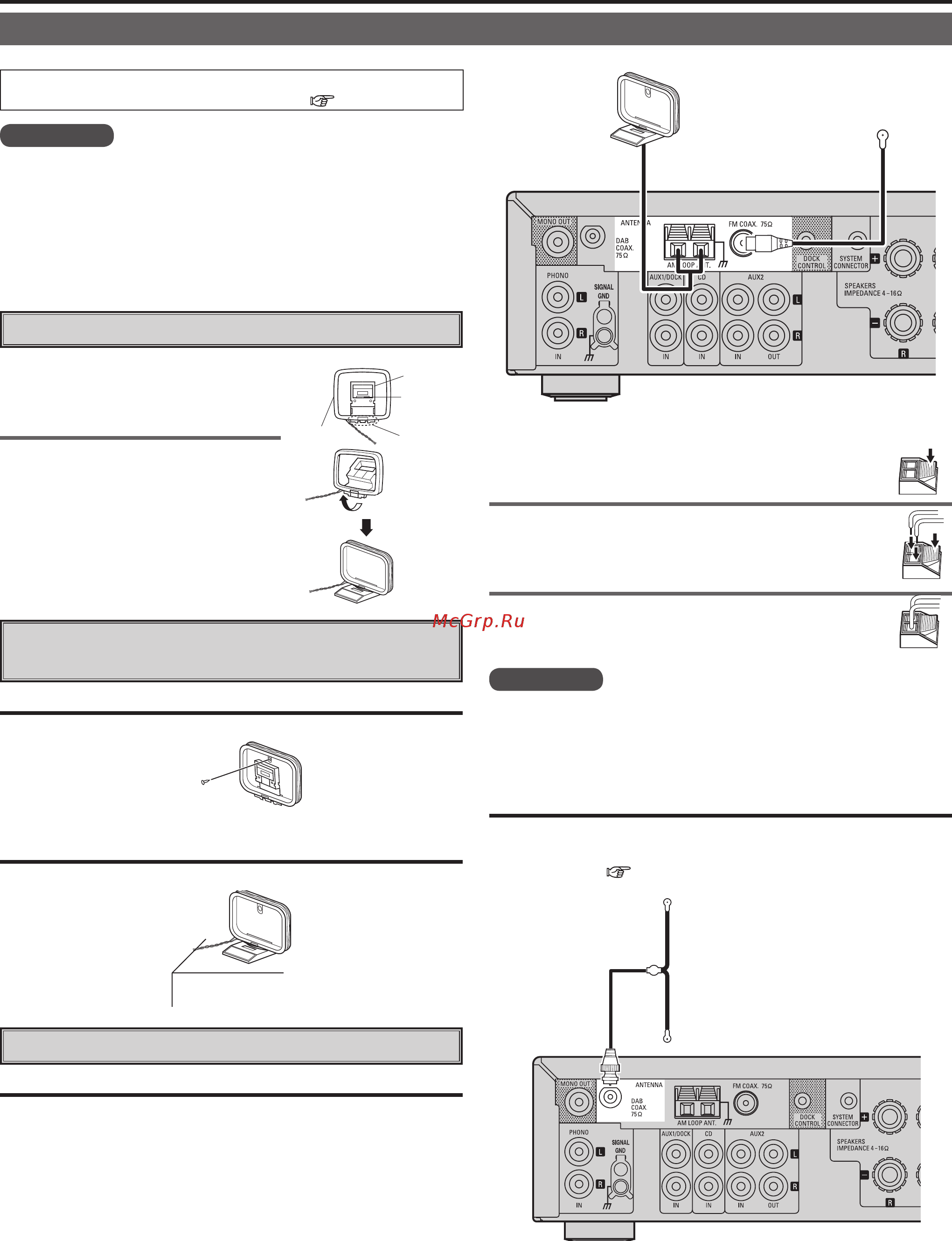

Denon DRA-F107 PS [11/51] Подключение компонентов
![Denon DRA-F107 PS [11/51] Подключение компонентов](/views2/1138139/page11/bgb.png)
Не подключайте кабель электрического питания к розетке до тех пор, пока не
будут присоединены все необходимые компоненты.
Обязательно ознакомьтесь с инструкциями по эксплуатации подключаемых ком-
понентов.
Обратите внимание на правильность подключения каналов (левый к левому,
правый к правому).
Не связывайте в один жгут кабель электрического питания и соединительные
кабели – это может привести к помехам.
Просто повесьте антенну (не собирая) на стене.
Гвоздь,
кнопка и т.п.
Соберите антенну, используя процедуру, описанную выше.
Чувствительность AM и FM приема зависит от места установки антенные и от ее на-
правления. Устанавливайте антенну в таком положении, в котором обеспечивается
наилучший прием.
•
•
•
•
Рамочная антенна AM
диапазона (прилагается)
Комнатная антенна FM
диапазона (прилагается)
Не допускайте, чтобы проводки рамочной антенны AM диапазона касались ме-
таллических частей панели.
Не подключайте одновременно две антенны FM диапазона.
Прием DAB станций ( стр. 17).
Комнатная DAB антенна
(прилагается)
❏
•
•
❏
Рамочная
антенна
Выступ
Квадратный
паз
Подставка
7
