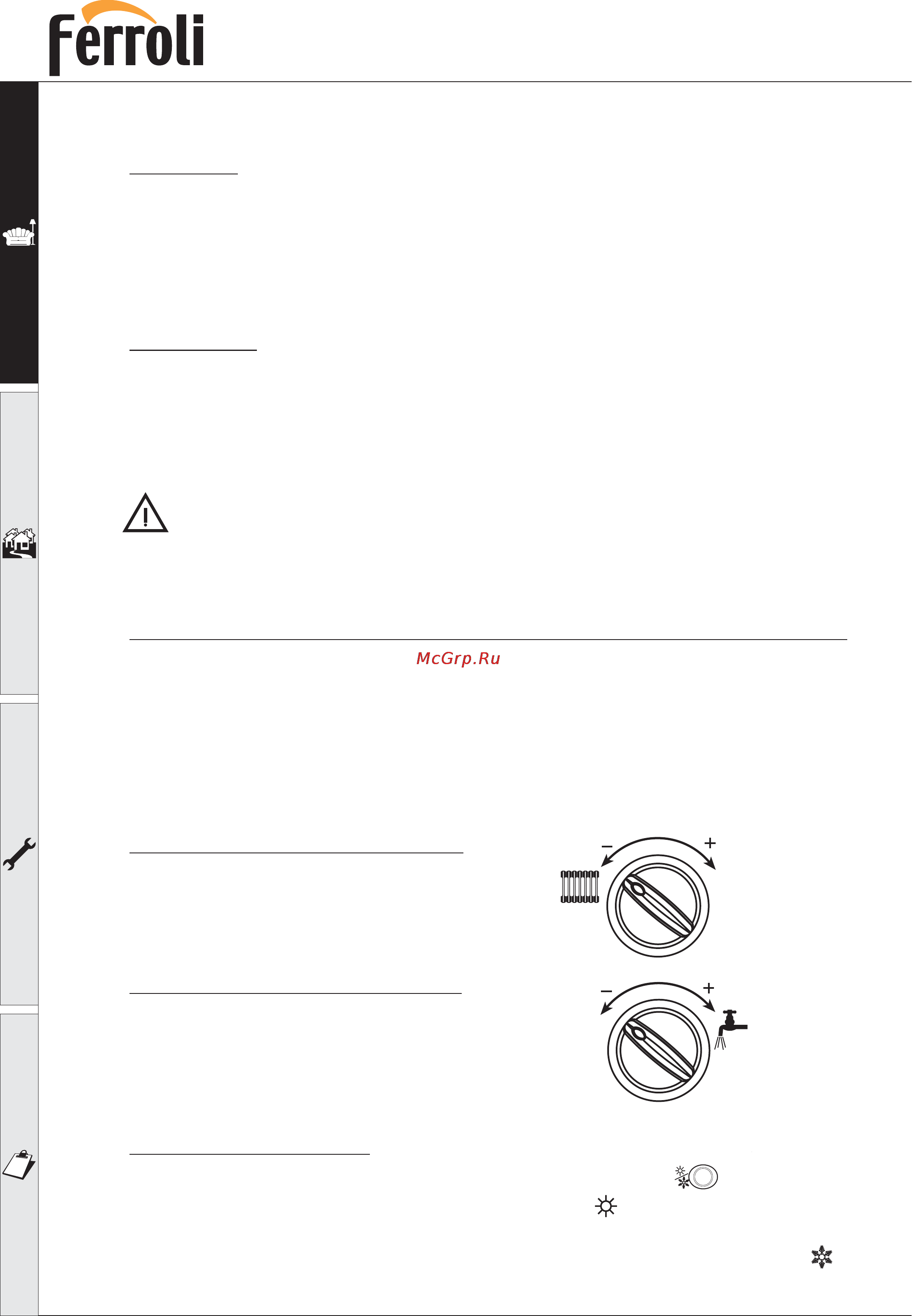

8
1.4 Регулирование
Регулирование температуры в помещении
(с помощью встроенного термостата температуры в помещении)
С использованием термостата температуры в помещении или пульта дистанционного управления,
установить желаемое значение температуры воздуха в помещении. По команде от термостата
температуры в помещении котел включается и нагревает воду до установленной температуры,
соответствующей установленной температуре подачи воды. При достижении установленного
значения температуры в помещении агрегат отключается.
При отсутствии термостата температуры в помещении
или пульта дистанционного управления котел
поддерживает температуру подачи воды в системе отопления на уровне установленного показателя.
Регулирование температуры в CO
Для установки значения температуры подачи воды
в систему отопления вращать ручку регулирования
температуры в системе отопления. При повороте по
часовой стрелке температура повышается, против
часовой стрелки - понижается.
Регулирование температуры в контуре ГВС
Для установки значения температуры в контуре
ГВС вращать ручку регулирования температуры
горячего водоснабжения. При повороте по часовой
стрелке температура повышается, против часовой
стрелки - понижается.
Выбор рабочего режима Лето/Зима
Для выбора одного из двух режимов достаточно нажать клавишу 1
(рис. 1).
При выборе режима Лето на дисплее появляется символ
.
При выборе режима Лето система защиты от замерзания остается активированной. При начале
функционирования системы защиты от замерзания на дисплее появляется символ
1.3 Запуск и отключение
Запуск
Откройте газовый кран перед котлом
Включить переключатель, расположенный после котла (при его наличии), или вставить вилку в розетку
Нажать клавишу ВКЛ/ВЫКЛ (ON/OFF) (см. рис. 1)
Теперь котел готов для работы в полностью автоматическом режиме и он начнет функционировать,
когда поступит запрос на отопление или горячее водоснабжение
Отключение
Нажать клавишу ВКЛ/ВЫКЛ (ON/OFF) (см. рис. 1)
При отключении котла нажатием этой клавиши электропитание его электронной платы
отключается, и система защиты от замерзания не активирована.
Перекрыть кран газа после колонки и отключить агрегат от сети электропитания.
Чтобы предотвратить повреждение котла во время длительного перерыва в работе, в зимний
период рекомендуется слить воду из
системы отопления и системы ГВС, или слить воду только
из контура ГВС, а в контур отопления добавить антифриз.
NEW ELITE F 30 E
Продуйте воздух, имеющийся в газовой трубе после газового крана
