Pioneer DEH-3730 MP [4/24] Установка системы

Установка системы

Подключение блоков

Примечания:

Эта система предназначена для использования в автомобилях с 12<вольтовым аккумулятором, у которых с

корпусом соединен отрицательный полюс (минус на массе). Перед установкой системы в легковой автомо<

биль, грузовик или автобус проверьте напряжение аккумулятора.

Во избежание коротких замыканий в электрических цепях, обязательно перед установкой аппаратуры отк<

лючите отрицательный полюс аккумулятора.

При подключении к системе усилителя мощности и других дополнительных устройств, сначала ознакомь<

тесь с инструкциями по их использованию и только потом производите подключения.

Зафиксируйте соединительные провода с помощью специальных хомутиков или с помощью изоляционной

ленты. Для защиты монтажных проводов в тех местах, где они соприкасаются с металлическими узлами,

изолируйте их с помощью изоляционной ленты.

Прокладывайте соединительные провода таким образом, чтобы их не задевали никакие движущиеся дета<

ли, такие, как рычаг коробки передач, ручной тормоз и салазки сидений. Не прокладывайте соединитель<

ные провода в таких местах, где может быть повышенная температура, например, у места выхода горячего

воздуха из обогревателя. Если изоляция соединительных проводов расплавится или протрется, то сущест<

вует вероятность возникновения короткого замыкания.

Не пропускайте желтый провод в двигательный отсек, для его подключения к аккумулятору, через отверс<

тие. При таком соединении может быть повреждена изоляция провода, что может привести к очень опас<

ному короткому замыканию.

Не закорачивайте никакие провода, поскольку схема защиты может не сработать.

Никогда не подавайте питание на дополнительное оборудование путем срезания изоляции с проводов пи<

тания системы и прикручивания к ним проводов от оборудования, поскольку при этом может быть превы<

шена токовая нагрузочная способность проводов, что может привести к их перегреву.

При замене предохранителе убедитесь в том, что вместо сгоревшего вы устанавливаете предохранитель та<

кого же номинала.

Поскольку в системе используется схема защиты от перегрузок, не соединяйте акустические системы не<

посредственно с корпусом автомобиля и не объединяйте отрицательные полюсы левой и правой акустичес<

ких систем.

Акустические системы, подключаемые к этой системе, должны иметь достаточную мощность (номинальная

мощность не менее 45 Вт) и сопротивление от 4 до 8 Ом. Подключение акустических систем, не имеющих

соответствующей мощности и сопротивления, может привести к тому, что они могут загореться, перегре<

ваться или вообще испортиться.

При включении этой системы на синий/белый провод поступает контрольный сигнал. Подключайте этот

провод к клемме схемы дистанционного управления внешнего усилителя мощности или к реле схемы уп<

равления антенной радиоприемника. (максимальный ток 300 мА при напряжении 12 В постоянного тока).

Если в автомобиле установлена активная антенна, то подключайте этот провод к клемме питания усилите<

ля антенны.

При использовании с этой системой внешнего усилителя мощности обратите внимание на то, чтобы си<

ний/белый провод не был подключен к клемме питания внешнего усилителя мощности. Аналогично, не

подключайте этот провод к клемме питания привода антенны. Подобное подключение может привести к по<

вышенному потреблению тока и неправильной работе устройств.

Во избежание короткого замыкания, замотайте неподключенные провода изоляционной лентой. Изолируй<

те неиспользуемые провода акустических систем, поскольку если их не изолировать, то также существует

опасность короткого замыкания.

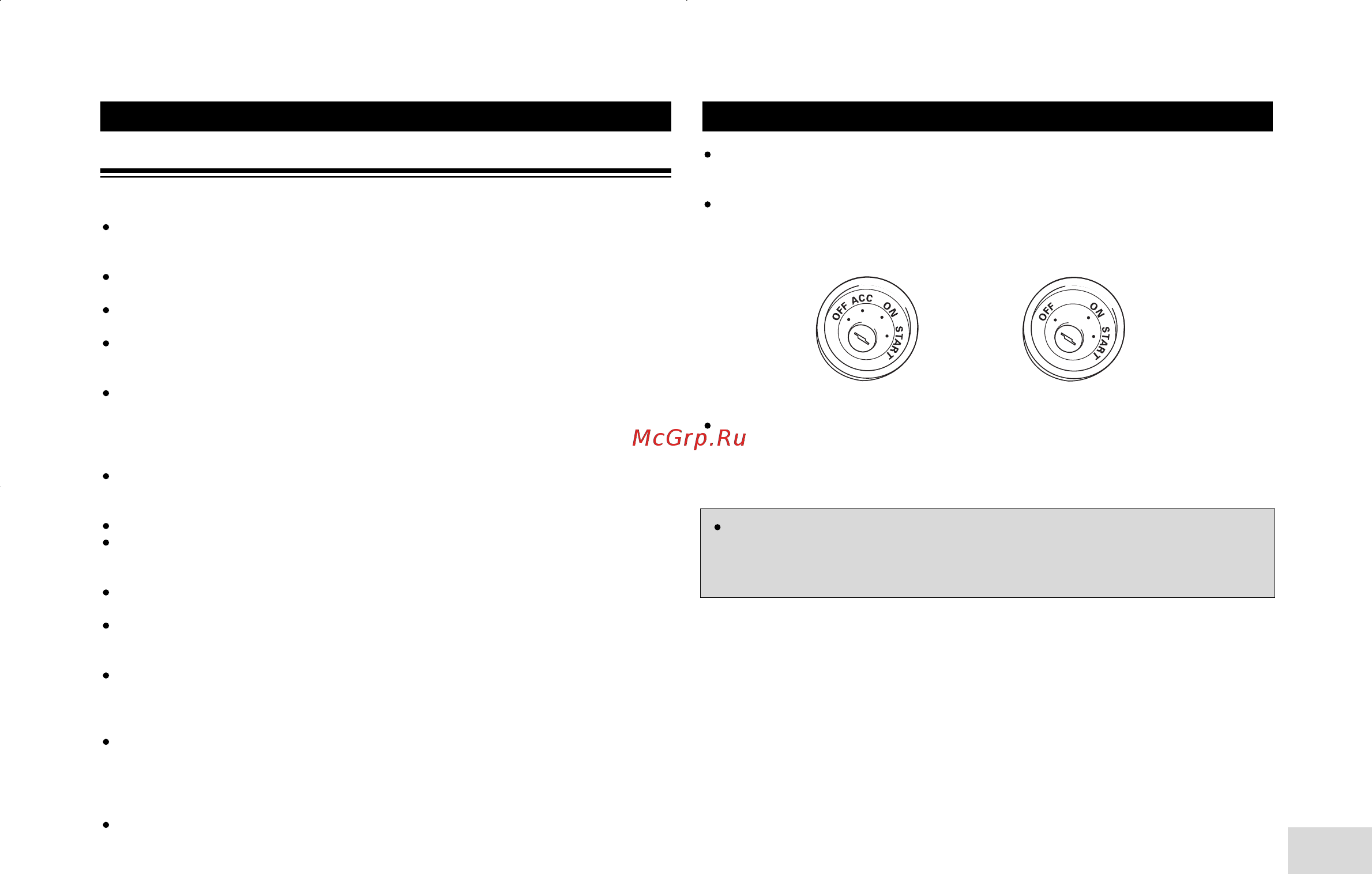

Если эта система установлена в автомобиле, который не имеет АСС (дополнительного) положения ключа за<

жигания, то красный провод от системы должен быть подключен к клемме, связанной с операциями ключа

зажигания ON/OFF [Включено/Выключено]. Если этого не сделать, то аккумулятор автомобиля за ваше от<

сутствие в течение нескольких часов может разрядиться.

АСС положение ключа зажигания АСС положения нет

Черный провод является проводом, соединяемым с корпусом. Присоединяйте этот провод к корпусу от<

дельно от проводов других устройств, соединяемых с корпусом и потребляющих большой ток.

Если вы соедините эти провода вместе, и они случайно отключатся от корпуса, то может возникнуть риск

повреждения аппаратуры или возгорания.

Обратите внимание на то, что провода для данной системы и для других устройств могут иметь разные

цвета, даже если они имеют одну функцию. Поэтому при подключении этой системы к другому обору<

дованию ознакомьтесь с инструкциями по использованию дополнительного оборудования и определи<

те провода, имеющие одинаковые функции и которые необходимо соединить вместе.
