2
Содержание Установка системы
Установка системы ..........................................2
Стандартное фронтальное и тыловое крепление ..................2
Стандартное фронтальное крепление..................................2
Установка при помощи резиновой втулки ............................2
Снятие аппарата................................................................3
Стандартное тыловое крепление.........................................3
Установка с использованием резьбовых отверстий на боковых
стенках устройства ............................................................3
Крепежные винты для лицевой панели................................3
Подсоединение аппарата ...................................................4
Перед началом эксплуатации .............................6
Благодарим Вас за приобретение этого изделия компании
Pioneer..............................................................................6
О данном аппарате ............................................................6
Функциональные возможности аппарата .............................6
О формате WMA ................................................................6
Защита аппарата от кражи .................................................7
Снятие лицевой панели......................................................7
Установка лицевой панели..................................................7
Что есть что ...................................................7
Основной блок ..................................................................7
Пульт дистанционного управления (ДУ)(в комплект не входит)..8
Включение и выключение аппарата .....................8
Включение аппарата и выбор источника сигнала..................8
Выключение аппарата ........................................................8
Тюнер ..........................................................9
Прослушивание радиопередач............................................9
Сохранение и вызов из памяти частоты вещания радиостанции.9
Настройка на мощные сигналы...........................................9
Сохранение в памяти частот самых мощных радиостанций...9
RDS [система радиопередачи данных]................10
Знакомство с работой системы RDS .................................10
Переключение дисплея RDS .............................................10
Прием передач с PTYкодом экстренных сообщений ..........10
Выбор альтернативных частот ..........................................10
Использование операции «PI Seek» [Поиск идентификатора
программы].....................................................................10
Использование автоматического поиска «Auto PI Seek» для
предварительно настроенных станций...............................10
Ограничения выбора радиостанций при региональном вещании11
Прием сообщений о дорожной обстановке........................11
Перечень кодов PTY.........................................................11
Встроенный CDплеер ....................................12
Воспроизведение компактдиска ......................................12
Повтор воспроизведения..................................................12
Примечания:
Прежде, чем производить окончательную установку системы, выполните временное подключение всех про
водов, чтобы убедиться в правильности всех соединений и в том, что система работает нормально.
При установке системы используйте только прилагаемые детали. Использование произвольных деталей мо
жет привести к неправильной работе системы.
Если установка системы требует сверления отверстий или другой модификации автомобиля, то проконсуль
тируйтесь с ближайшим дилером.
Устанавливайте систему в таком месте, где она не будет мешать водителю и не причинит травму пассажи
ру при неожиданной остановке в какойлибо аварийной ситуации.
При перегреве системы, имеющийся в ней полупроводниковый лазер может быть поврежден, поэтому не
устанавливайте систему в местах с повышенной температурой, например, вблизи выхода горячего воздуха
печки.
Если угол наклона системы превышает 60о от горизонтали, то ее работа может быть не оптимальной.

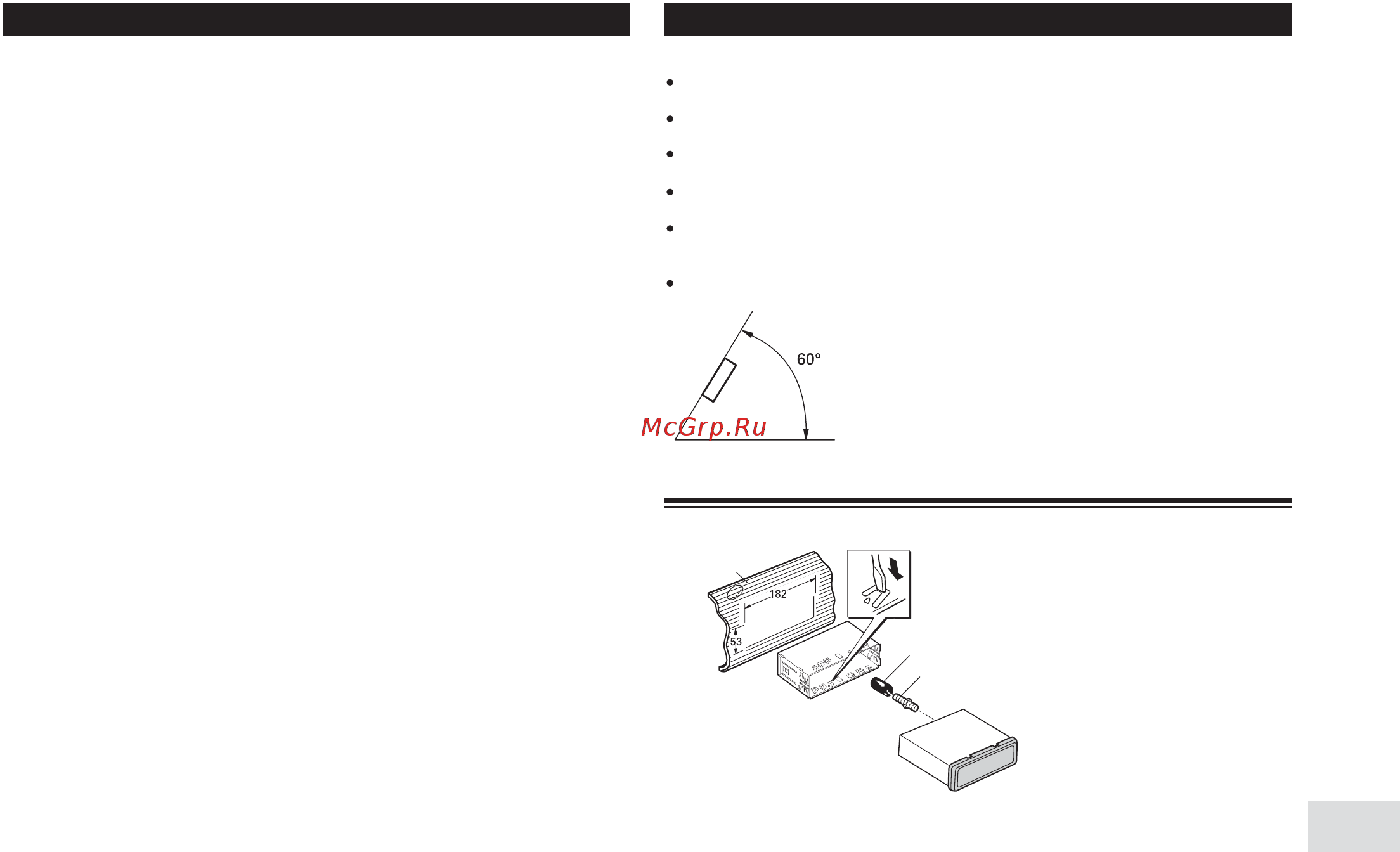

Установка системы с помощью резиновых втулок
Приборная панель
Держатель
Резиновая втулка
Винт
После установки держателя в приборную панель
выберите на нем соответствующие высечки (зави
сят от толщины материала передней панели) и
отогните их.
(Используя верхние и нижние высечки, устанавли
вайте систему максимально прочно. Для прочности
отгибайте высечки на 90 градусов).
Воспроизведение дорожек в случайном порядке................12
Обзорное воспроизведение дорожек компактдиска...........12
Приостановка воспроизведения компактдиска..................12
Выбор метода поиска ......................................................12
Поиск методом перехода к каждой 10й дорожке на диске ......13
Применение сжатия и функции «BMX»...............................13
Использование функций «CD TEXT» ...................................13
MP3/WMA/WAVплеер .....................................14
Воспроизведение файлов формата MP3/WMA/WAV.............14
Повтор воспроизведения..................................................14
Воспроизведение дорожек в случайном порядке................15
Обзорное воспроизведение папок и дорожек.....................15
Приостановка воспроизведения файлов MP3/WMA/WAV......15
Выбор метода поиска ......................................................15
Поиск методом перехода к каждой 10й дорожке на диске .....15
Применение сжатия и функции «BMX»...............................15
Отображение на дисплее текстовой информации, записанной
на диске с файлами MP3/WMA..........................................16
Отображение на дисплее текстовой информации, записанной
на диске с файлами WAV ..................................................16
Настройка параметров звука ............................16
Знакомство с настройками параметров звука ....................16
Применение настройки баланса........................................16
Применение эквалайзера .................................................17
Вызов профилей эквалайзера...........................................17
Настройка профилей эквалайзера.....................................17
Точная настройка профиля эквалайзера ............................17
Настройка тонкомпенсации ..............................................17
F.I.E. (Подчеркивание фронтального звучания) ..................18
Настройка уровней источников сигналов ...........................18
Исходные настройки ......................................18
Установка параметров исходных настроек .........................18
Установка шага настройки в диапазоне FM ........................18
Включение/выключение функции «Auto PI Seek» [Автоматичес
кий поиск идентификатора программы].............................18
Экономное потребление энергии от аккумулятора..............19
Дополнительная информация ...........................19
Разъяснение сообщений об ошибках встроенного CD плеера.....19
Функция отключения звука ...............................................19
CDплеер и уход за ним ...................................................19
Диски CDR/CDRW..........................................................20
Файлы формата MP3, WMA и WAV.....................................20
Дополнительная информация о файлах MP3......................21
Дополнительная информация о файлах WMA .....................21
Дополнительная информация о файлах WAV ......................21
О папках и файлах MP3/WMA/WAV.....................................21
Применяемые термины ....................................................22
Технические характеристики .............................................23
