Pioneer DEH-4700 MPB [4/24] Подсоединение аппарата
![Pioneer DEH-4700 MPB [4/24] Подсоединение аппарата](/views2/1010335/page4/bg4.png)
4
Установка системы
Подсоединение аппарата
Примечание:
Данный аппарат предназначен для транспортных средств с питанием от аккумуляторной ба
тареи напряжением 12 В, и с минусом на массе. Перед установкой его в жилые прицепы,
грузовики или автобусы, проверьте напряжение аккумуляторной батареи.
Во избежание коротких замыканий, перед началом установки отсоедините от аккумулятора
() провод массы.
Уточните по соответствующим инструкциям особенности подключения дополнительного
усилителя мощности и других устройств, затем, соблюдая все указанные правила, выполни
те соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов
обмотайте их изоляционной лентой в тех местах, где они пролегают близко к металличес
ким деталям.
Проложите и зафиксируйте всю проводку таким образом, чтобы она не могла соприкасать
ся с какимилибо подвижными частями, такими как рычаг переключателя передач, стояноч
ного тормоза и механизм перемещения сидений. Не прокладывайте провода в местах с по
вышенной температурой, таких как выходные отверстия отопителя. При оплавлении или
перетирании изоляции возникает опасность короткого замыкания проводов на массу (кор
пус) транспортного средства.
Не пропускайте желтый провод, подводящий питание, в моторный отсек через отверстие
для соединения с аккумулятором. Это может привести к повреждению изоляции провода и
короткому замыканию с опасными последствиями.
Не укорачивайте провода. В этом случае цепи защиты могут функционировать неправильно.
Никогда не подключайте питание к другому оборудованию, надрезая изоляцию на подводя
щем проводе и подсоединяя к нему провод, подающий питание на плеер. В этом случае мо
жет оказаться превышенной допустимая для данного провода нагрузка, что приведет к его
перегреву.
При замене применяйте только предохранители того номинала, который указан на держате
ле предохранителя.
Так как в данном устройстве применена уникальная схема BPTL, никогда не соединяйте про
вода громкоговорителей с массой, и для соединения отрицательных () полюсов левого и
правого громкоговорителей не допускается использование общего провода.
Громкоговорители, подсоединяемые к данному аппарату, должны быть повышенной мощ
ности сопротивлением от 4 до 8 Ом. Подсоединение громкоговорителей с мощностью
и/или сопротивлением с номиналами, отличающимися от указанных выше, может привести
к воспламенению, образованию дыма или повреждению громкоговорителей.
При включении данного аппарата, на синий/белый провод подается управляющее напряже
ние. Соедините его с дистанционным управлением внешнего усилителя мощности или к
клемме управления приводом выдвижной автомобильной автоматической антенны (на ука
занном проводе максимальный ток не превышает 300 мА, а напряжение 12 В). Если автомо
биль оснащен антенной, размещенной на стекле, соедините с этим проводом вывод пита
ния усилителя антенны.
При применении дополнительного усилителя мощности ни в коем случае не подключайте
синий/белый провод к клемме входа питания усилителя. Также не подключайте синий/белый
провод к клемме питания автоматической антенны. Такое подключение может привести к
чрезмерному потреблению тока и нарушению работы данного аппарата.
Во избежание короткого замыкания, обмотайте неиспользуемые провода изоляционной лен
той. Особенно надежно изолируйте неиспользуемые провода громкоговорителей. Если про
вода не изолированы, существует вероятность их короткого замыкания.
Если плеер устанавливается в транспортное средство, в замке зажигания которого нет по
ложения «ACC» [Принадлежности], то красный провод аппарата подключается к контакту
замка зажигания, соответствующему положению ON/OFF [Включено/Выключено]. В против
ном случае аккумулятор может разрядиться, если Вы оставите транспортное средство на не
сколько часов.

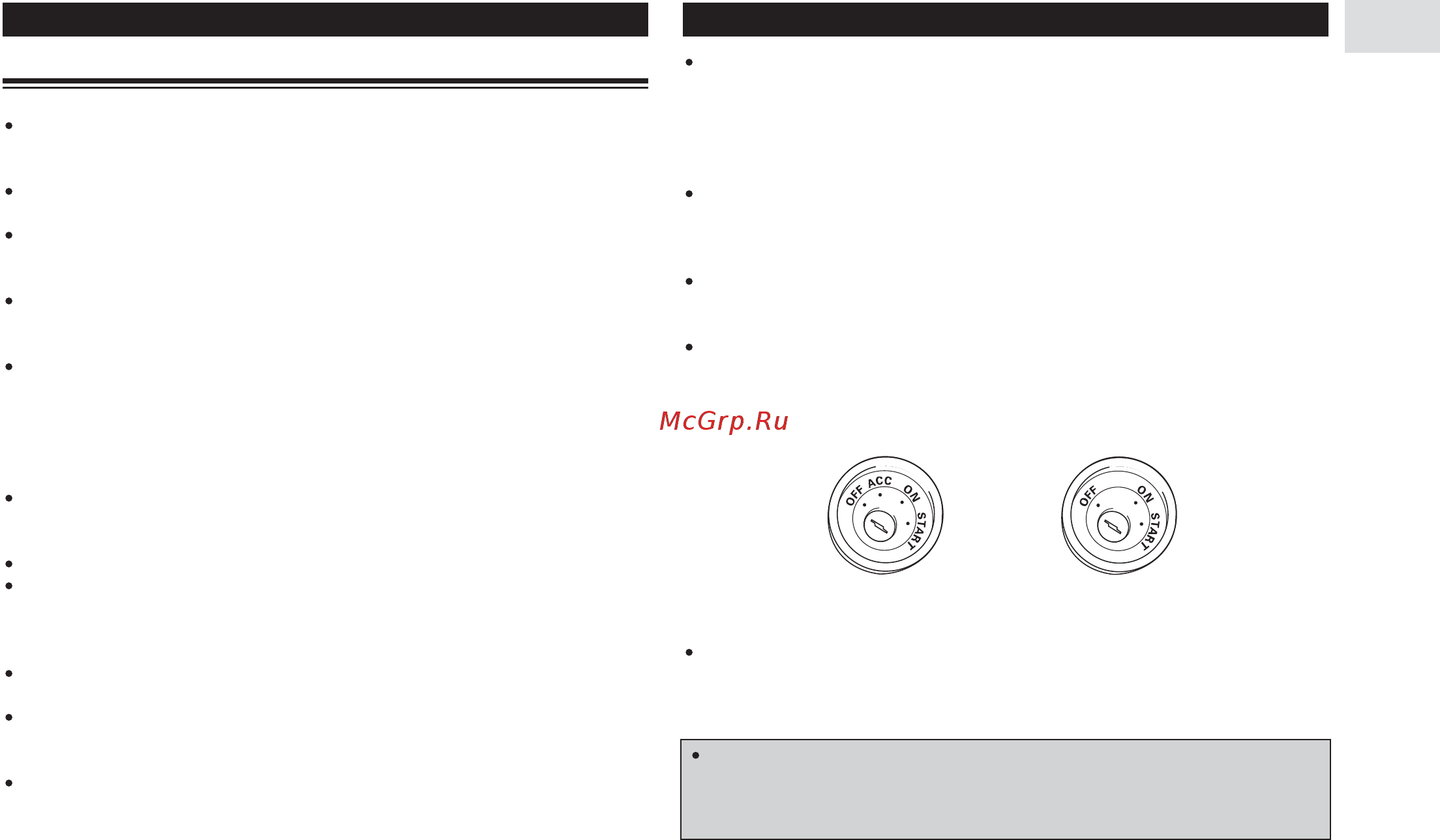

Замок зажигания имеет
положение «ACC»
Положение «ACC» у замка
зажигания отсутствует
Черный провод соединяется с массой. Пожалуйста, соединяйте его с массой отдельно от
других мощных потребителей электроэнергии, таких как усилитель мощности.
Если соединить все провода подключения к массе вместе на одну клемму, при нарушении
контакта возникает опасность повредить устройства и возможно воспламенение.
Провода данного аппарата и других устройств могут быть разного цвета, даже если они
выполняют одну и ту же функцию. При подключении данного аппарата к другим устройст
вам, сверяйтесь с прилагаемыми к аппаратуре инструкциями и соединяйте провода, име
ющие одно и то же назначение.
