NEW ELITE C 24 E
27
4
ХАРАКТЕРИСТИКИ И
ТЕХНИЧЕСКИЕ ДАННЫЕ

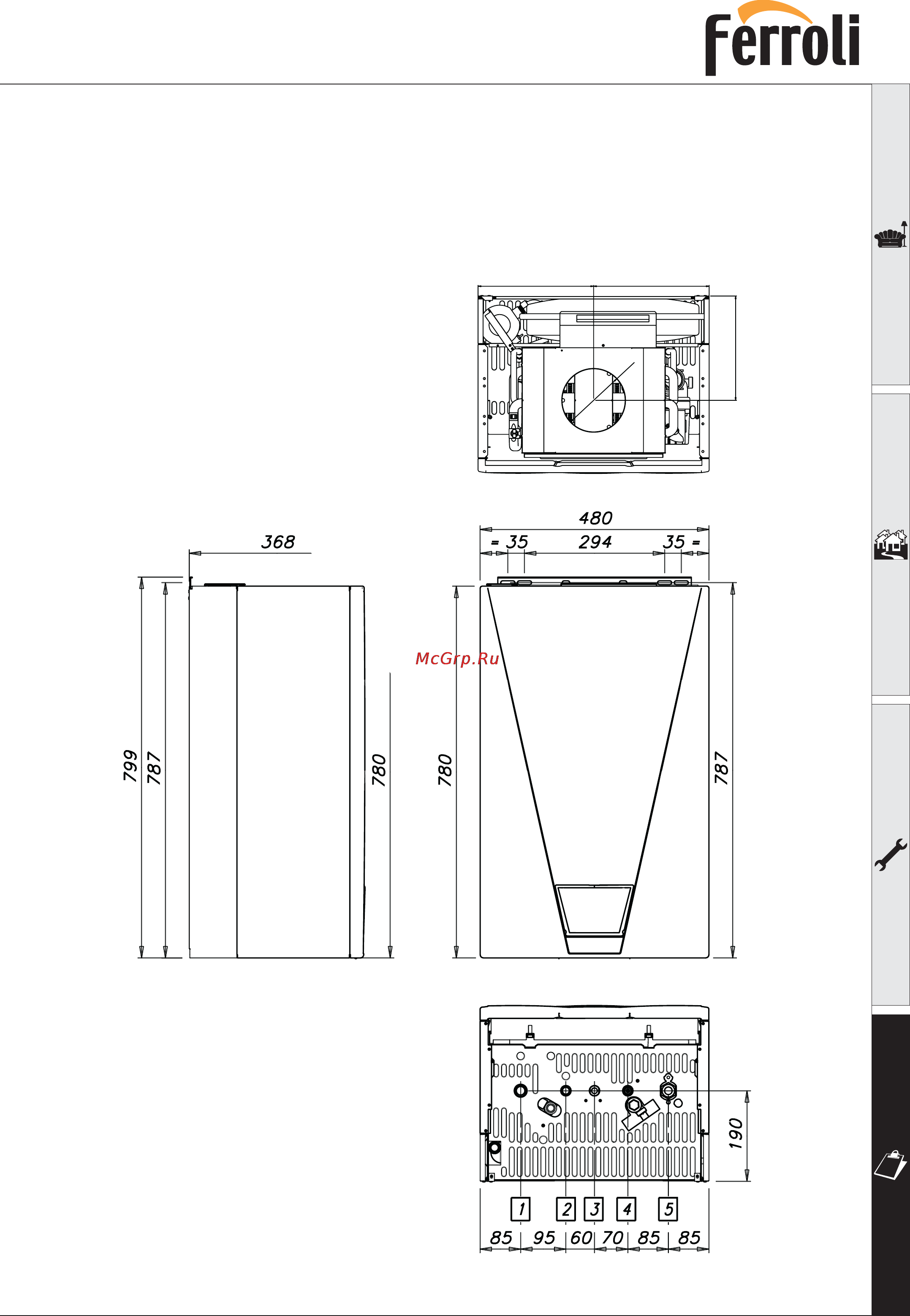

4.1 Габаритные размеры и
места соединений
Рис. 14
Вид сверху
Вид снизу
Условные обозначения
1 Подача горячей воды в контур
системы отопления
2 Подача горячей воды в контур
горячего водоснабжения
3 Подача газа
4 Вход холодной воды для контура
горячего водоснабжения
5 Возврат воды из контура системы
отопления
240 240
217
Ø
131
