Krona Dana 500WHgold [6/16] Описание вытяжки

Krona Dana 500WHgold [6/16] Описание вытяжки

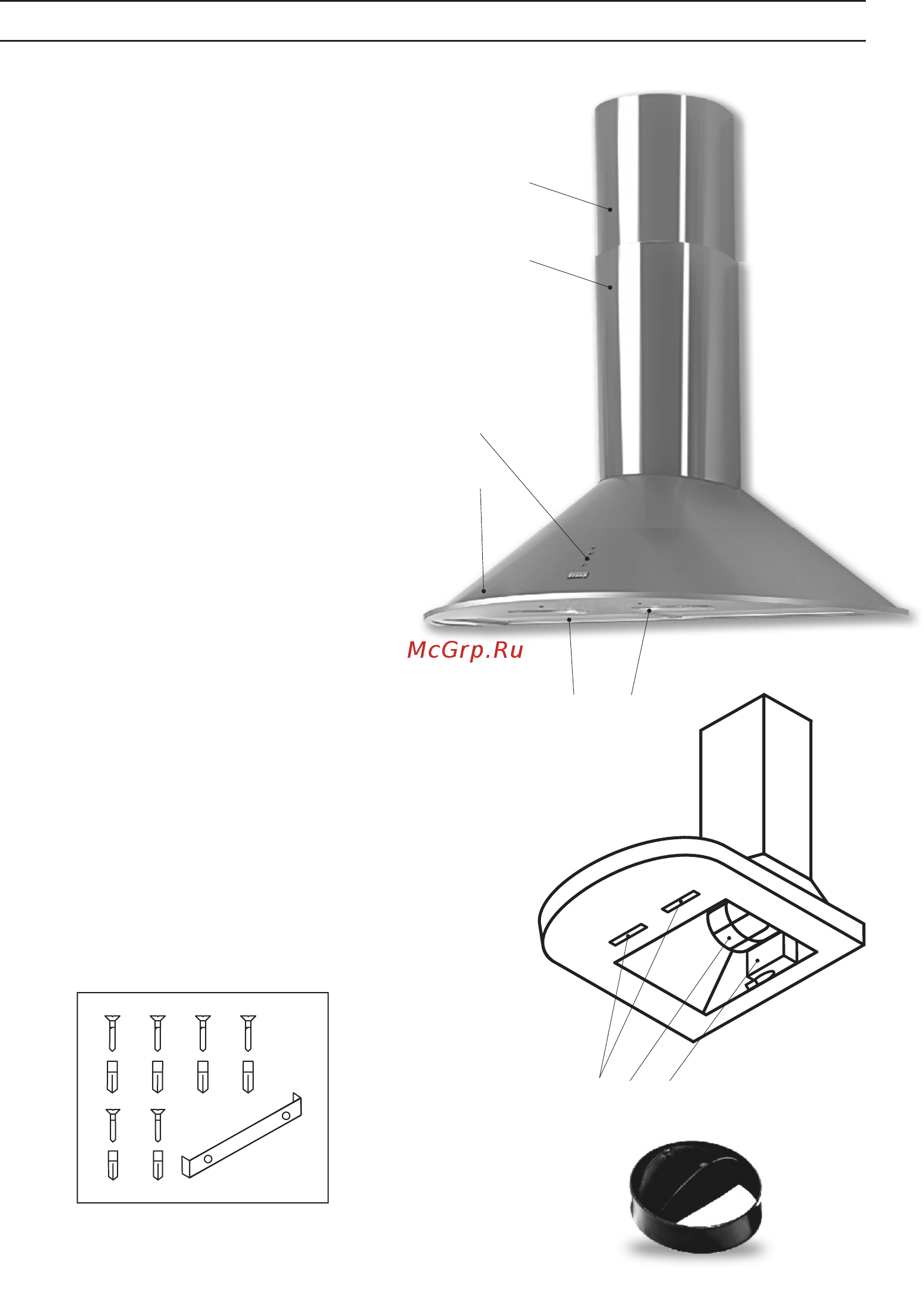

Íàðóæíàÿ ÷àñòü âûòÿæêè
ñîñòîèò èç ñëåäóþùèõ ñîñòàâíûõ
÷àñòåé (ñì. Ðèñ.1):
1.Ïåðåêëþ÷àòåëü ðåæèìîâ
ðàáîòû âûòÿæêè.
2.Êîðïóñ âûòÿæêè (ëèöåâàÿ
ïàíåëü).
3.Ìíîãîðàçîâûé àëþìèíèåâûé
æèðîóëàâëèâàþùèé ôèëüòð.
4.Çàùèòíîå ñòåêëî ëàìï
ïîäñâåòêè.
5. Íàðóæíàÿ ÷àñòü êîæóõà
âûòÿæêè.
6. Âíóòðåííÿÿ ÷àñòü êîæóõà
âûòÿæêè
Âíóòðè âûòÿæêè (ïîñëå ñíÿòèÿ
ìíîãîðàçîâîãî àëþìèíèåâîãî
æèðîóëàâëèâàþùåãî ôèëüòðà)
(ñì. Ðèñ.2) íàõîäÿòñÿ:
1.Êîðîá ìîòîðà (ñ ìîòîðîì è
êðûëü÷àòêîé â ñáîðå).
2.Ìîíòàæíàÿ êîðîáêà.
3.Ëàìïû îñâåùåíèÿ.
 ïîñòàâëÿåìûå ÷àñòè âõîäÿò:
1. Êîìïëåêò êðåïåæà âûòÿæêè
ê ñòåíå.
2. Ïëàíêà äëÿ êðåïëåíèÿ
âíóòðåííåé ÷àñòè êîæóõà âûòÿæêè
ê ñòåíå (Ðèñ.4)
3. Àíòèâîçâðàòíûé êëàïàí.
(Ðèñ.4à)
ÎÏÈÑÀÍÈÅ ÂÛÒßÆÊÈ
1
2
5
Ðèñ.1
3 4
Ðèñ.2
3 1 2
4
6
Ðèñ. 4à
Ðèñ.4

Содержание

Похожие устройства

ОПИСАНИЕ ВЫТЯЖКИ Наружная часть вытяжки состоит из следующих составных частей см Рис 1 1 Переключатель режимов работы вытяжки 2 Корпус вытяжки лицевая панель 3 Многоразовый алюминиевый жироулавливающий фильтр 4 Защитное стекло ламп подсветки 5 Наружная часть кожуха вытяжки 6 Внутренняя часть кожуха вытяжки Рис 1 Внутри вытяжки после снятия многоразового алюминиевого жироулавливающего фильтра см Рис 2 находятся 1 Короб мотора с мотором и крыльчаткой в сборе 2 Монтажная коробка 3 Лампы освещения В поставляемые части входят 1 Комплект крепежа вытяжки к стене 2 Планка для крепления внутренней части кожуха вытяжки к стене Рис 4 3 Антивозвратный клапан Рис 4а Рис 2 Рис 4а 4
