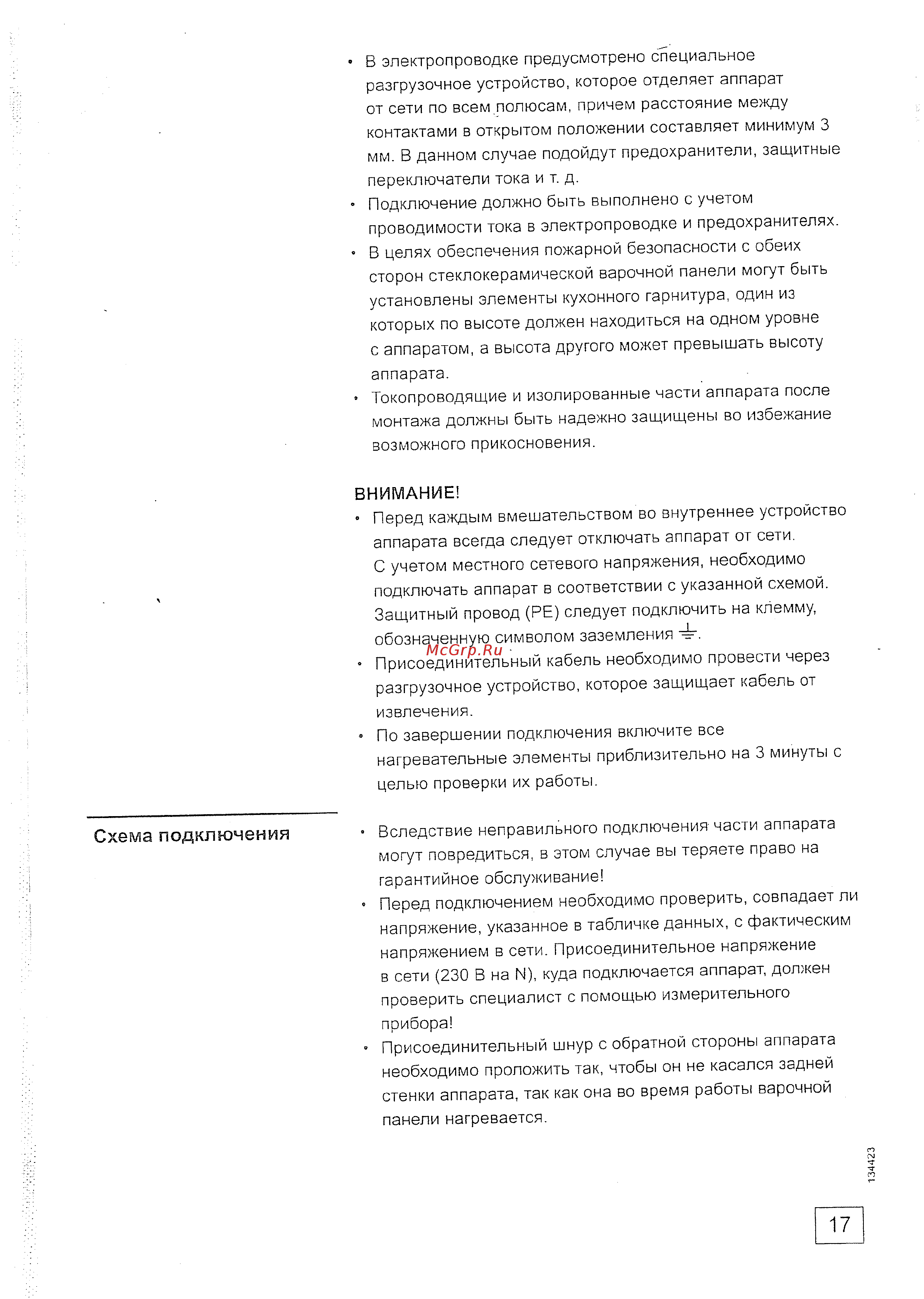

В электропроводке предусмотрено специальное разгрузочное устройство которое отделяет аппарат от сети по всем полюсам причем расстояние между контактами в открытом положении составляет минимум 3 мм В данном случае подойдут предохранители защитные переключатели тока и т д Подключение должно быть выполнено с учетом проводимости тока в электропроводке и предохранителях В целях обеспечения пожарной безопасности с обеих сторон стеклокерамической варочной панели могут быть установлены элементы кухонного гарнитура один из которых по высоте должен находиться на одном уровне с аппаратом а высота другого может превышать высоту аппарата Токопроводящие и изолированные части аппарата после монтажа должны быть надежно защищены во избежание возможного прикосновения ВНИМАНИЕ Перед каждым вмешательством во внутреннее устройство аппарата всегда следует отключать аппарат от сети С учетом местного сетевого напряжения необходимо подключать аппарат в соответствии с указанной схемой Защитный провод РЕ следует подключить на клемму обозначенную символом заземления Присоединительный кабель необходимо провести через разгрузочное устройство которое защищает кабель от извлечения По завершении подключения включите все нагревательные элементы приблизительно на 3 минуты с целью проверки их работы Схема подключения Вследствие неправильного подключения части аппарата могут повредиться в этом случае вы теряете право на гарантийное обслуживание Перед подключением необходимо проверить совпадает ли напряжение указанное в табличке данных с фактическим напряжением в сети Присоединительное напряжение в сети 230 В на И куда подключается аппарат должен проверить специалист с помощью измерительного прибора Присоединительный шнур с обратной стороны аппарата необходимо проложить так чтобы он не касался задней стенки аппарата так как она во время работы варочной панели нагревается 17
