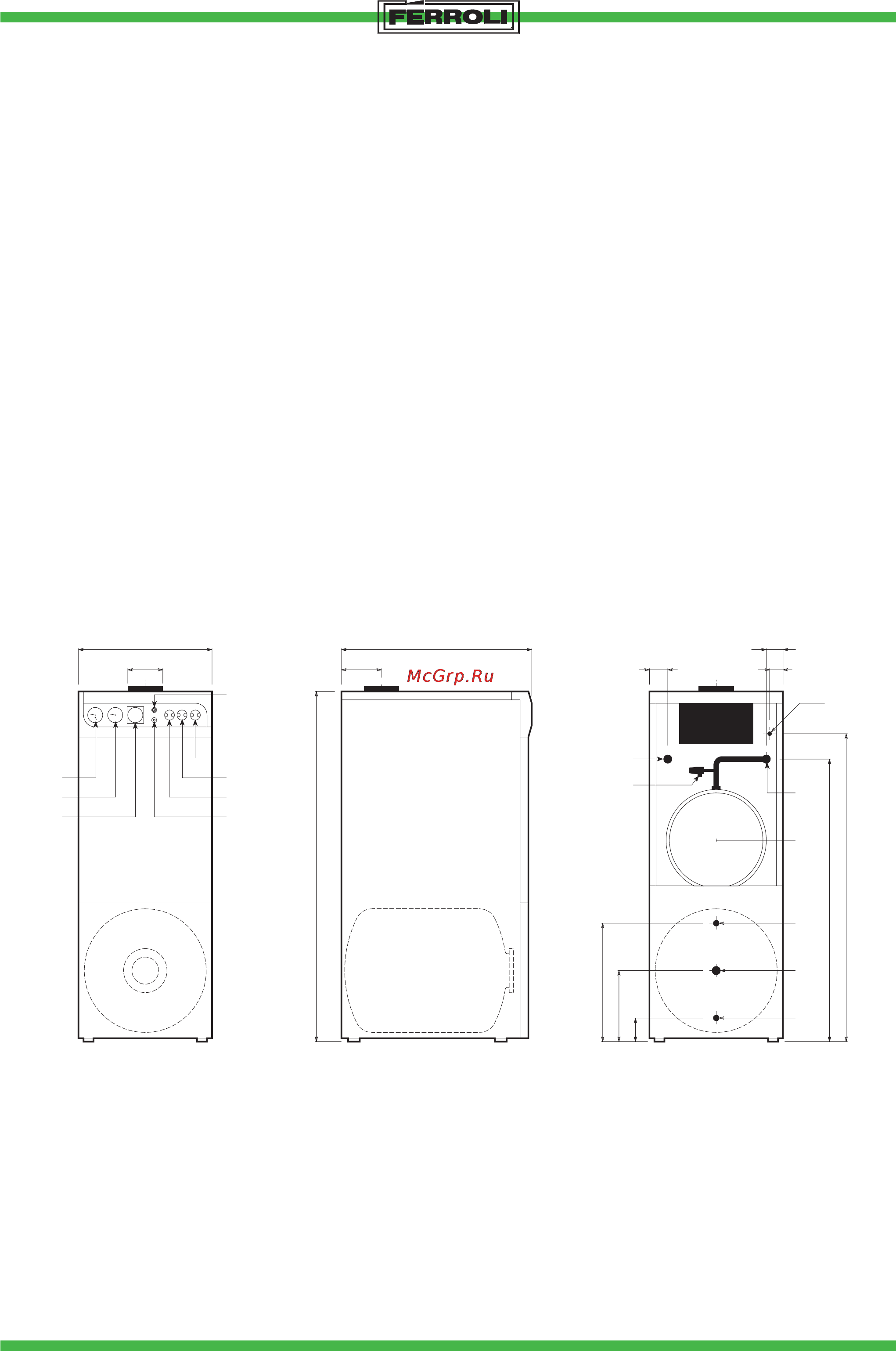

1 05 Проверки и контроль удаления продуктов сгорания Котел дополнен ДЫМОВЫМ ТЕРМОСТАТОМ деталь 31 рис 1 который обеспечивает безопасность и контроль выброса продуктов сгорания так как в случае плохой тяги дымохода термостат отключает подачу газа в горелку В случае срабатывания ДЫМОВОГО ТЕРМОСТАТА необходимо отвинтить защитный колпачок расположенный на панели управления рис 7 и восстановить рабочее положение термостата вручную после чего котел продолжит нормальную работу В случае замены ДЫМОВОГО ТЕРМОСТАТА необходимо использовать только запасные части фирмы изготовителя и убедиться что электрическое подключение и соединение колбы правильно выполнены и НИ В КОЕМ СЛУЧАЕ НЕ ОТКЛЮЧАТЬ ДЫМОВОЙ ТЕРМОСТАТ ОТ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ В случае его частого срабатывания необходимо обращаться к квалифицированному персоналу 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 2 01 Техническая схема Котел TANTAQUA EL СЕ предназначен для отопления и производства горячей санитарной воды Серийная модель предназначена для работы на натуральном газе G20 Для работы на сжиженном газе G31 необходимо выполнить изменения на месте установки согласно инструкциям приведенным в следующих параграфах Изменения по смене газа должны выполняться службами Технической помощи заказчикам 715 1 Термогидрометр котла 2 Термометр бойлера 3 Заглушка 4 Регулировочный термостат котла 5 Регулировочный термостат бойлера 6 Переключатель зима лето 7 Дымовой термостат 8 Расширительный бак 10 литров 9 Предохранительный клапан 10 Кнопка перезапуска электроуправления а1 Подача в систему 1 а2 Обратка системы 1 аЗ Вход газа 1 2 а4 Выход горячей воды 3 4 а5 Рециркуляция 3 4 аб Вход холодной воды 3 4 7
