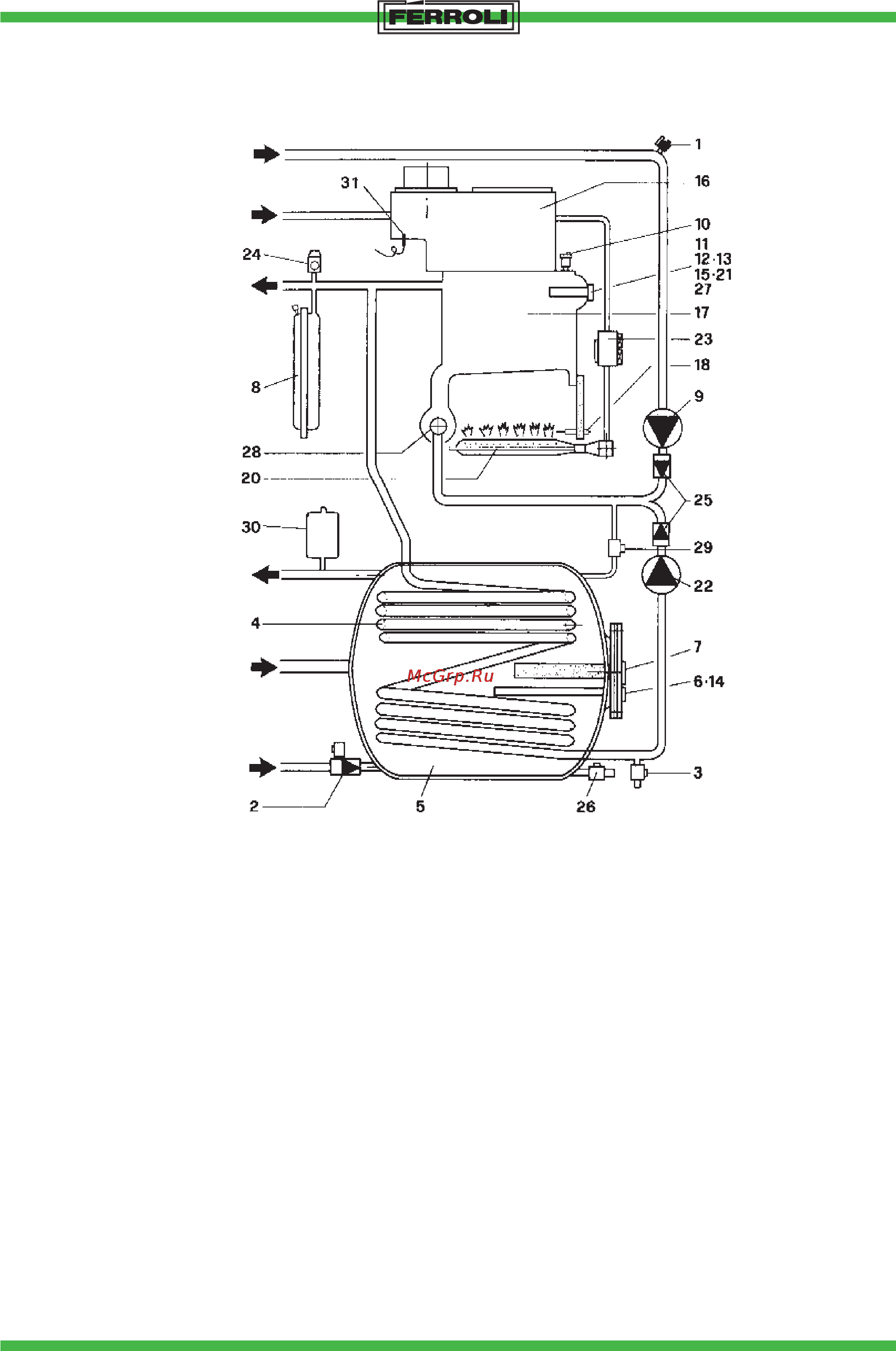

РЕНВОЦ 1 04 Схема работы и гидравлический цикл ОБРАТНЫЙ ХОД ВХОД ГАЗА ПОДАЧА В СИСТЕМУ ВЫХОД ГОРЯЧЕЙ САНИТАРНОЙ ВОДЫ РЕЦИКЛ ВХОД ХОЛОДНОЙ САНИТАРНОЙ ВОДЫ Рис 1 Описание 1 Ручной вантуз 2 Предохранительный и обратный клапан по заказу 3 Спускной кран 4 Змеевик 5 Бойлер 6 Регулировочный термостат бойлера 7 Анод 8 Расширительный бак отопления 9 Циркулятор отопления 10 Автоматический вантуз 11 Предельный термостат бойлера 12 Регулировочный термостат котла 13 Термометр котла 14 Термометр бойлера 15 Предохранительный термостат 16 Антирефоулер 6 17 Корпус котла 18 Узел электродов 20 Горелки 21 Гидрометр 22 Циркулятор бойлера 23 Газовый клапан 24 Предохранительный клапан 25 Обратный клапан 26 Спускной кран бойлера 27 Термостат циркулятора 28 Диффузорная труба 29 Подпиточный кран 30 Расширительный бак бойлера по заказу 31 Колба дымового термостата
