Electrolux EKC954509W [31/36] Клеммная колодка и схема подключения

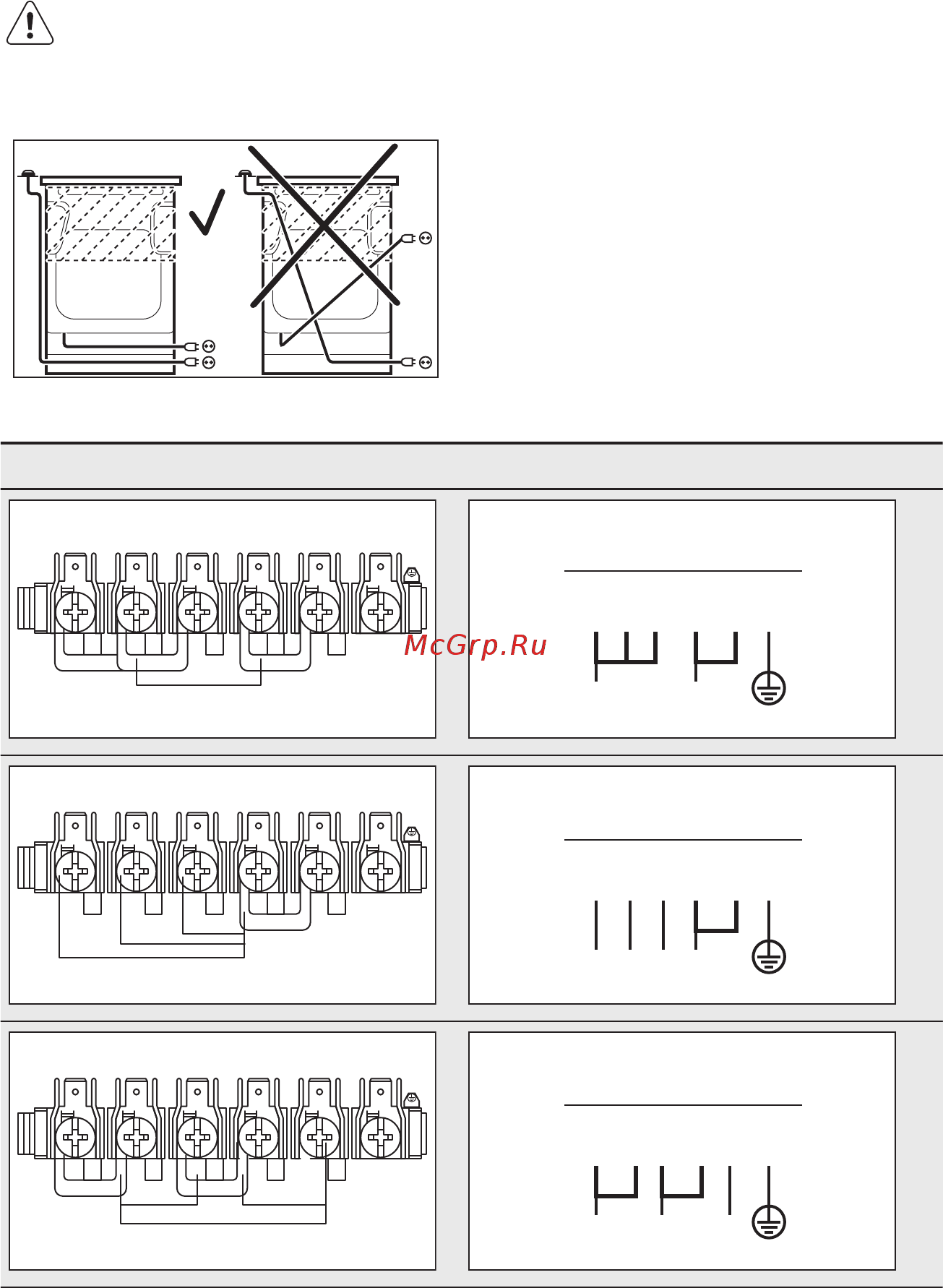

![Electrolux EKC954509W [31/36] Клеммная колодка и схема подключения](/views2/1724405/page31/bg1f.png)
ВНИМАНИЕ!
Сетевой шнур не должен
касаться частей прибора,
показанных на рисунке.
14.6 Клеммная колодка и
схема подключения
Убедитесь, что соединения
выполнены согласно схеме.
Клеммная колодка Схема подключения
3 4 52
230 V
1
230 V ~
1 2 3 4
L1 N
5
3 4 52
230 V
230 V
1
230 V
400 V 3N ~
1 2 3 4
L1 L2 L3 N
5
3 4 52
230 V
1
230 V
230 V
1 2 3 4
L1 L2 L3
5
230 V 3 ~
РУССКИЙ 31
