PEGASUS D K 130
148 RU
cod. 3540I560 - 03/2008 (Rev. 00)
4.
4.1 #!", "
. 25
7 1/2”
10 3/4”
11 3/4”
14
32
36
40
44
56
74
97
130
143
178
179
180
192
197
209
210
233
246
255
273
275
293
Pegasus D 30 K
Pegasus D 40 K
A
116
73
950
A
øi 150
40
52
250 250
82
170 170
1174
1065
A
11
10
209
192
210
500
1345
32
130
180
275
233
74
143
178
97
40
44
56
11
7
10
14
56
209
192
210
273
197
197
246
36
293
179
255
Содержание
- Ferroli 1
- Pegasus d к 130 1
- Dante ferroli 2
- Pegasus d к 130 ferroli 2
- Данный символ обращает внимание на важное указание или предупреждение 2
- Данный символ означает осторожно и сопровождает все указания касающиеся безопасности строго придерживайтесь таких указаний во избежание опасности вреда для здоровья людей и животных и материального ущерба 2
- Декларация соответствия 2
- Директива по газовым приборам 90 396 директива по к п д 92 42 директива по низкому напряжению 73 23 с изменениями внесенными директивой 93 68 директива по электромагнитной совместимости 89 336 с изменениями внесенными директивой 93 68 2
- Ferroli pegasus d к 130 3
- Инструкции по эксплуатации 129 3
- Установка 36 3
- Характеристики и технические данные 148 3
- Эксплуатация и техническое обслуживание 139 3
- Pegasus d к 130 ferroli 4
- Инструкции по эксплуатации 4
- Панель управления 4
- Предисловие 4
- Ferrol pegasus d к 130 5
- Включение и выключение 5
- Индикация во время работы котла 5
- Отсутствие электропитания котла 5
- Pegasus d к 130 ferroli 6
- Включение котла 6
- Выключение котла 6
- Геггон 7
- Ревабобо к 130 7
- Регулировки 7
- Геггон 8
- Кривая компенсации и изменение ее конфигурации 8
- Плавающая температура 8
- Ребабиб о к 130 8
- Регулировка температуры воздуха в помещении с помощью опционного термостата температуры в помещении 8
- Регулировка температуры воздуха в помещении с помощью опционного устройства ду с таймером 8
- Ferrol pegasus d к 130 9
- Регулирование с дистационного пульта управления с таймером 9
- Таблица 1 9
- Геггон 10
- Ребабиб о к 130 10
- Регулирование давления воды в системе отопления 10
- Ferroli pegasus d к 130 11
- Место установки 11
- Подключение воды 11
- Указания общего характера 11
- Установка 11
- Pegasus d к 130 ferroli 12
- Присоединение к газопроводу 12
- Электрические соединения 12
- Геггон 13
- Подключение котла к дымоотводу 13
- Ревабобо к 130 13
- Pegasus d к 130 ferroli 14
- Регулировки 14
- Эксплуатация и техническое обслуживание 14
- Ferroli pegasus d к 130 15
- Обозначения 15
- Переналадка котла на другой вид газа 15
- Pegasus d к 130 ferroli 16
- Ввод в эксплуатацию 16
- Техническое обслуживание 16
- Геггон 17
- Ревабобо к 130 17
- Геггон 18
- Очистка котла и дымохода 18
- Ребабиб о к 130 18
- Ferroli pegasus d к 130 19
- Анализ дымовых газов 19
- Магниевый анод 19
- Опорожнение бойлера и системы отопления 19
- Очистка бойлера производится через каждые 2 3 года в зависимости от характеристик воды 19
- Геггон 20
- Демонтаж и очистка блока горелок 20
- Пилотная горелка 20
- Ребабиб о к 130 20
- Ferroli pegasus d к 130 21
- Диагностика 21
- Неисправности и способ устранения 21
- Таблица 2 таблица неисправностей 21
- Pegasos d к 130 ferroli 22
- Ferroli pegasus d к 130 23
- Размеры присоединения и основные элементы котла 23
- Характеристики и технические данные 23
- Геггон 24
- Ребабиб о к 130 24
- Сопротивление системы 24
- Ferroli pegasus d к 130 25
- Таблица технических данных 25
- Геггон 26
- Ребабиб о к 130 26
- Электрическая схема 26
- Ferrol 27
Похожие устройства
- Motorola XTR446 Инструкция по эксплуатации
- Grundig RRCD 2700 MP3 Инструкция по эксплуатации
- Ferroli GN2 Инструкция по эксплуатации
- Interstep PB3000 Инструкция по эксплуатации
- Grundig RRCD 3700 MP3 Инструкция по эксплуатации
- Ferroli GN4 Инструкция по эксплуатации
- Sony CECH-3008B 320GB+Чародей+Move+Navigation+PS Eye Инструкция по эксплуатации
- Grundig Sonoclock 990 iP Инструкция по эксплуатации
- Ferroli ATLAS 32-95 Инструкция по эксплуатации
- Grundig Sonoclock 990 Инструкция по эксплуатации
- Ferroli ATLAS D Инструкция по эксплуатации
- Toshiba SDP121ATKR Инструкция по эксплуатации
- Grundig Sonoclock 935 iP Инструкция по эксплуатации
- Ferroli ATLAS D K100 Инструкция по эксплуатации
- Toshiba 19 KL933R Инструкция по эксплуатации
- Grundig Sonoclock 930 iP Инструкция по эксплуатации
- Toshiba 23 EL933RK Инструкция по эксплуатации
- Grundig GTMI 14120 Инструкция по эксплуатации
- Ferroli ATLAS D UNIT Инструкция по эксплуатации
- Toshiba 32 AV934RB Инструкция по эксплуатации

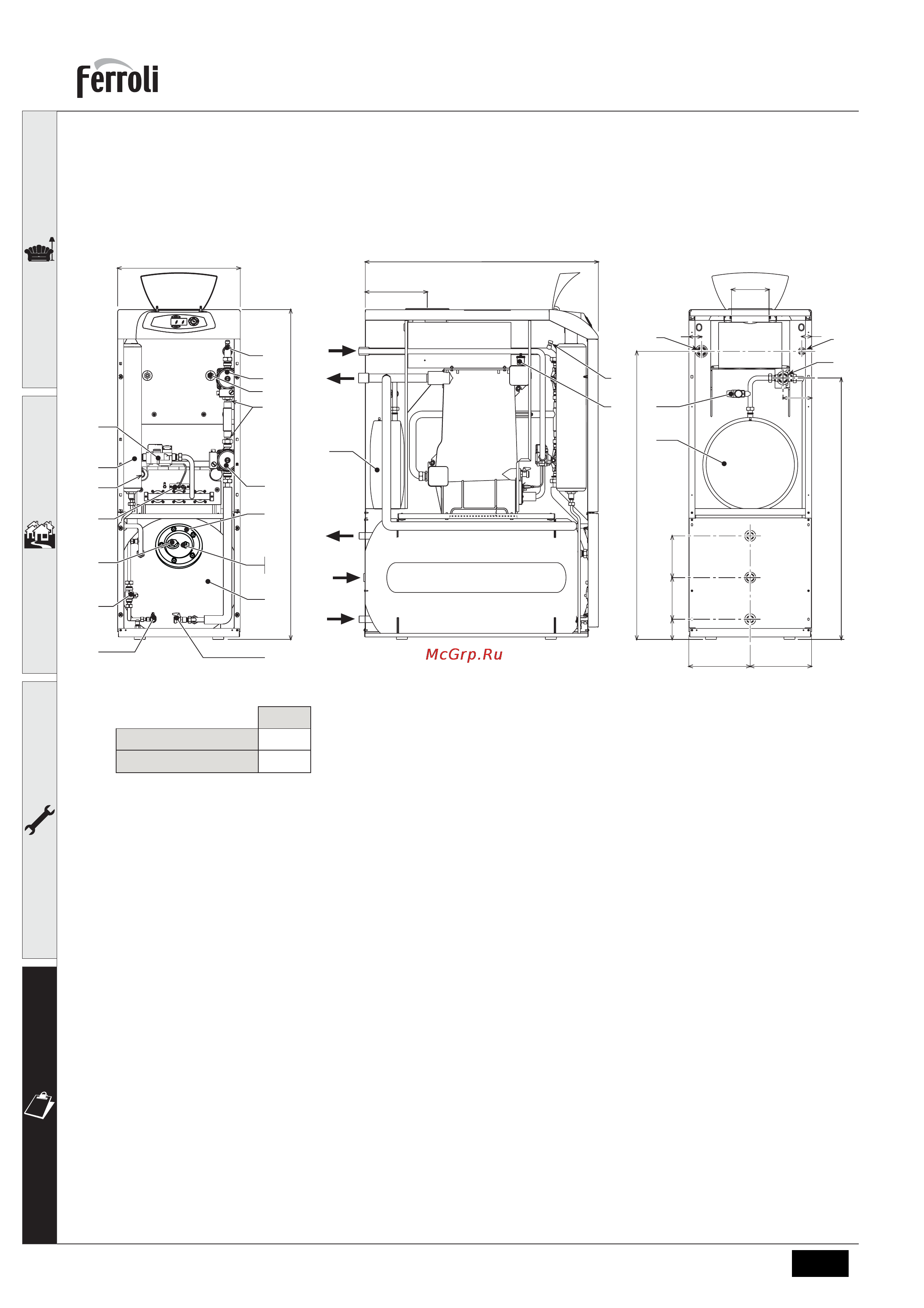

ferroli PEGASUS D К 130 4 Характеристики и технические данные 1065 4 1 Размеры присоединения и основные элементы котла A Pegasus D 30 К Pegasus D 40 К 116 73 рис 25 7 Подвод газа 1 2 10 Выходной штуцер контура отопления 3 4 11 Обратный трубопровод системы отопления 3 4 14 Предохранительный клапан системы отопления 32 Циркуляционный насос системы отопления 36 Автоматический воздухоотводчик 40 Расширительный бак системы ГВС 44 Газовый клапан 56 Расширительный сосуд 74 Кран для заливки воды в систему 97 Магниевый анод 130 Циркуляционный насос бойлера 143 Термостат регулировки температуры воды в бойлере 178 Баллон термометра бойлера 179 Обратный клапан 180 Бойлер 192 Контур рециркуляции 197 Ручной воздухоотводчик 209 Подающий трубопровод бойлера 210 Обратный трубопровод бойлера 233 Сливной кран бойлера 246 Датчик давления 255 Сливной контур водяной системы котла 148 273 Пилотная горелка 275 Сливной кран системы отопления 293 Фланец для крышки смотровго окна бойлера cod 35401560 03 2008 Rev 00 RU
