Ferroli GN2 [4/7] Электрические подключения
![Ferroli GN2 [4/7] Электрические подключения](/views2/1072444/page4/bg4.png)
Р
у
сский
2.1 Подключение воды
Подключите устройство к водоснабжению, следуя указаниям, показанным как около каждого переходника, так и на
рисунке 2 этого буклета. Подключения должны быть выполнены так, чтобы не было напряжения на трубах. В
центральном кольце отопления необходимо предусмотреть предохранительный клапан, который должен быть
установлен, как можно ближе к котлу без каких-либо препятствий или запорных устройств между котлом и
клапаном. Устройство поставляется без компенсатора, и, следовательно, этот блок должен быть подключен
установщиком. Отметьте, что при этом давление в системе, в холодном состоянии, должно быть от 0,5 до 1 бара.
2.2 Подключение горелки
Могут быть использованы струйные горелки на жидком топливе и газе для топок под давлением, если их рабочие
характеристики соответствуют размерам и предельным давлениям топок котла. Горелка должна быть выбрана с
учетом инструкций производителя, в соответствии с областью применения, потреблением топлива и давлением, а
также длиной, камеры горения. Отрегулируйте горелку, следуя инструкциям производителя.
2.3 Электрические подключения
Котел должен быть подключен к однофазному источнику электроснабжения 230 В, 50 Гц с использованием
постоянного подключения с двухпозиционным переключателем с размыканием контактов не менее 3 мм и
соответств
у
ю
щ
ими п
р
е
д
ох
р
анителями. Схема по
д
ключения котла и те
р
мостата
(
п
р
и наличии
)
–
в главе 4.
Электрическая безопасность устройства обеспечивается только при правильном заземлении, как предписывается
действующими стандартами по безопасности. Проверка и определение класса заземления должны быть выпол-
нены квалифицированным персоналом. Производитель снимает с себя ответственность за любые повреждения,
возникшие при отсутствии заземления. В дополнение, убедитесь, что электрическая система соответствует
потребляемой мощности устройства, в частности, что размеры проводов соответствуют мощности устройства
2.4 Подключение газохода
Котел должен быть подключен к сделанному в соответствии со стандартом газоходу. Труба между котлом и
газоходом должна быть сделана из материалов, способных противостоять высокой температуре и коррозии. Стыки
должны быть герметичными, а труба по всей длине между котлом и газоходом – изолирована во избежание
образования конденсата.

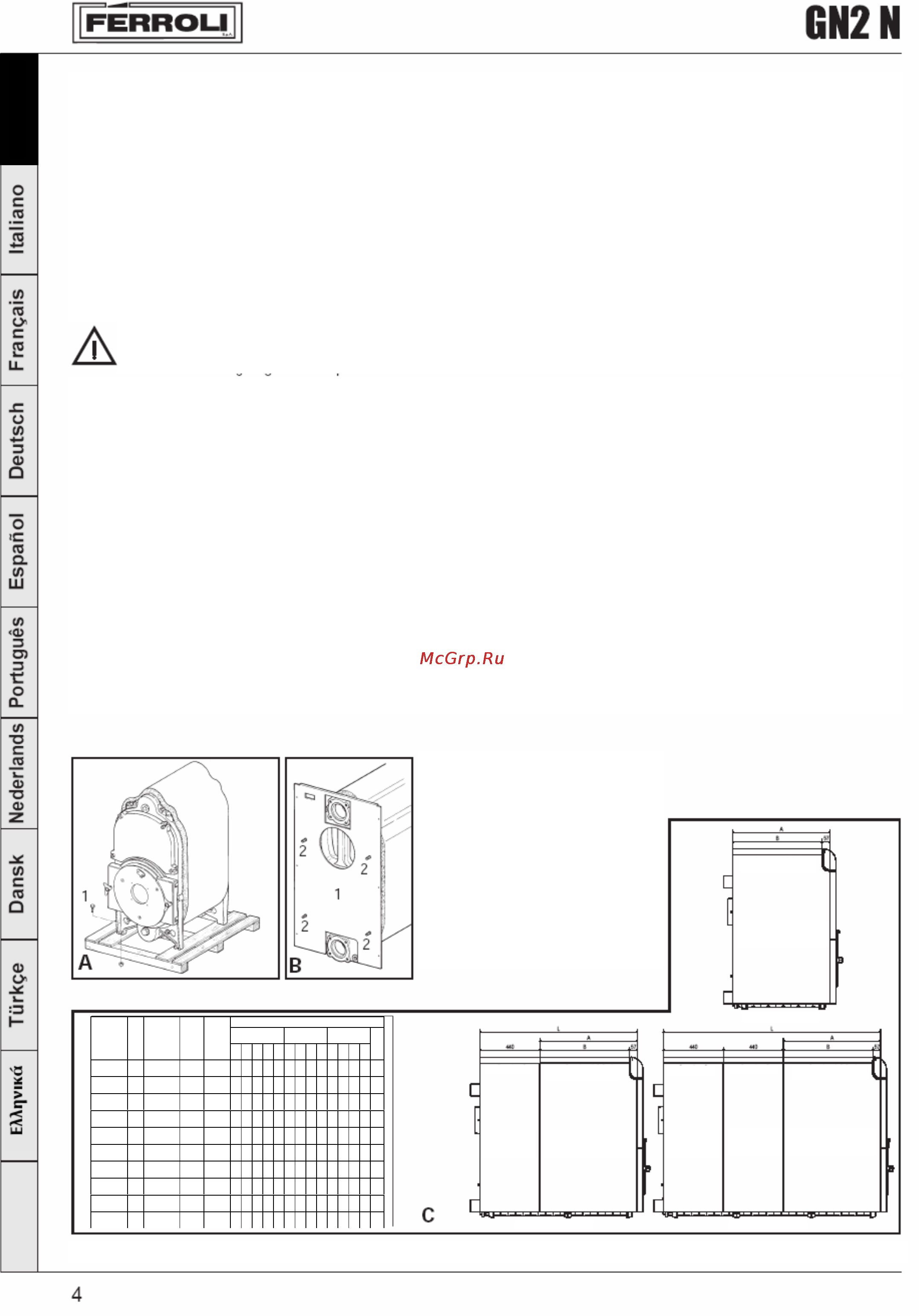

2.5 Сборка котла
Котел может поставляться:
1. Как набор элементов, в 4 отдельных ящиках, содержащих кожух, панель управления, элементы и аксессуары
для сборки элементов. Следуйте вложенной в набор элементов инструкции для сборки корпуса котла. Следуйте
инструкции ниже для сборки кожуха и панели управления.
2. С собранным корпусом, в 3 отдельных ящиках, содержащих кожух, панель управления и корпус котла.
А При поставке с собранным кор-
пусом котла он поставляется с
завода на поддоне, открутите
болты 1, которыми корпус
крепится к поддону, и поставь-
те корпус на место работы.
Затем прикрепляйте различ-
ные панели.
B Установите заднюю панель на
штифты и слабо затяните
болты.
Тип крышки 1,2,3 и 4
Л. и П. стороны
1,2,3 и 4
Версия 5-8 элементов
Количество
Тип крышки Тип л.ст. Тип.п.ст.
Модель №
эл.
L
A
B
1 2 3 4 5 1 2 3 4 1 2 3 4
Об
ст.
GN2 N
5 / 604 547 1 1 1
GN2 N
6 / 714 657 1 1 1
GN2 N
7 / 824 767 1 1 1
GN2 N
8 / 934 877 1 1 1
GN2 N
9 1044 604 547 1 1 1 1 2
GN2 N
10 1154 714 657 1 1 1 1 2
GN2 N
11 1264 824 767 1 1 1 1 2
GN2 N
12 1374 934 877 1 1 1 1 2
GN2 N
13 1484 604 547 1 2 1 1 4
GN2 N
14 1594 714 657 1 2 1 1 4
Тип крышки 5 Тип крышки 5 Тип крышки 1,2,3 и 4
Тип крышки 1,2,3 и 4
Тип крышки 5
Л. и П. стороны
1,2,3 и 4
Обратимая
сторона
Обратимая
сторона
Обратимая
сторона
Л. и П. стороны
1,2,3 и 4
Версия 13-14элементов
Версия 9-12 элементов
С Подготовьте левую и правую стороны, выбрав количество панелей в соответствии с размером котла (см. табл.)
