Ferroli GN4 [3/7] Инструкция по работе
![Ferroli GN4 [3/7] Инструкция по работе](/views2/1072447/page3/bg3.png)
3
Р
у
сский

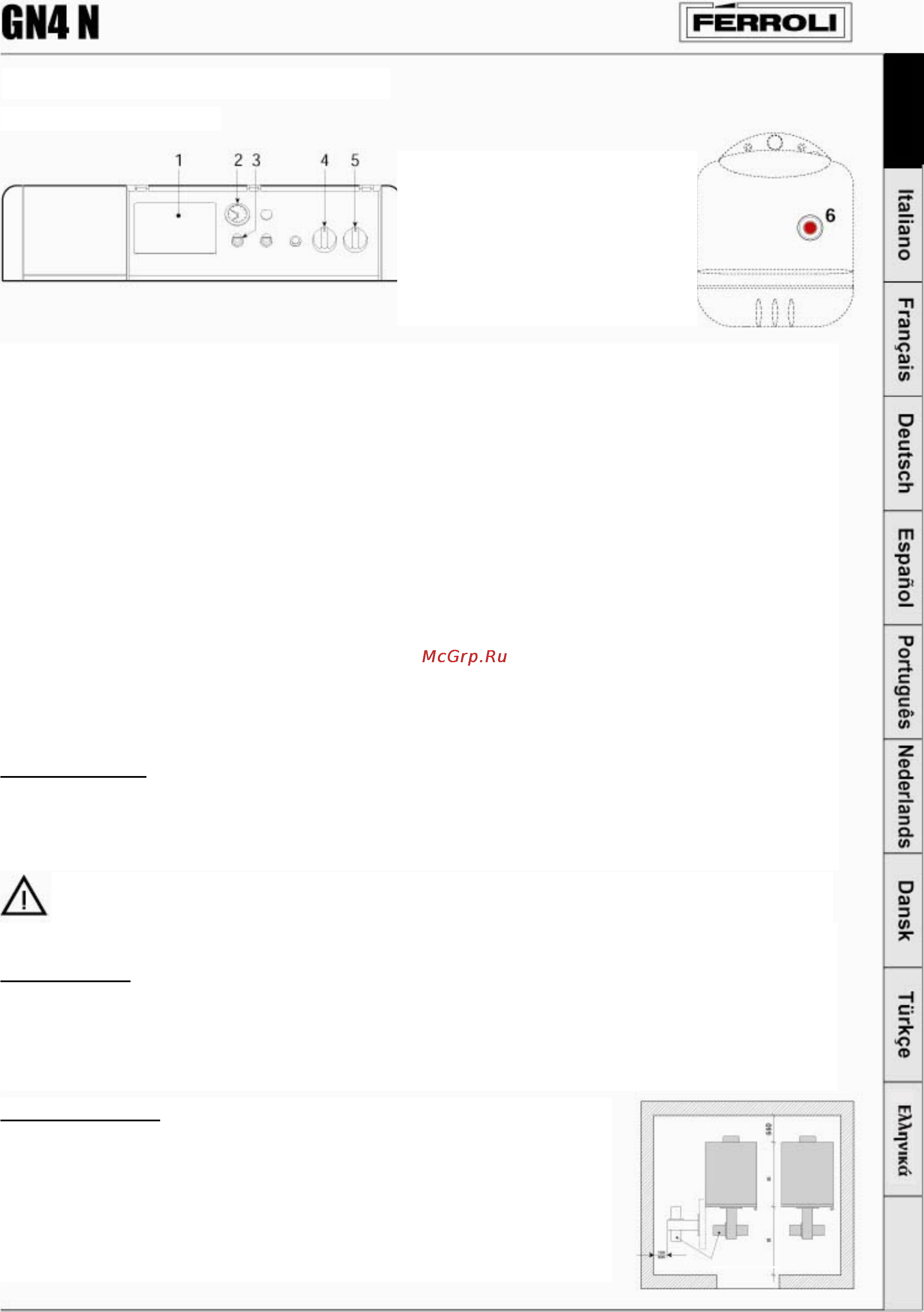

1. ИНСТРУКЦИЯ ПО РАБОТЕ
1.1 Панель управления
1 Готовый блок электронного управления
2 Термогидрометр
3 Предохранительное термореле
4 Управляющий термостат. 2 стадии
5 Сетевой выключатель “O-I-TEST”
6 Индикатор блокировки горелки
Рис. 1
Неправильная установка могут нанести вред людям, животным и имуществу. Производитель снимает с себя
ответственность в этом случае.
Место установки
Помещение, в котором установлен котел, должно иметь проемы для вентиляции, соответствующие действующим
стандартам. Если в помещении имеется ряд горелок и устройств выпуска газов, которые могут работать
одновременно, проемы должны быть увеличены для обеспечения одновременной работы всех устройств.
На месте установки не должно быть воспламеняемых материалов, газов, вызывающих коррозию, пыли и других
веществ, которые, затянутые вентилятором, могут засорить трубки и головку камеры горения. Рабочее
пространство должно быть сухим, неподверженным дождю, снегу или морозу.
КОТЕЛ ДОЛЖЕН БЫТЬ УСТАНОВЛЕН ДОБРОСОВЕСТНО, ТОЛЬКО КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ, В
ПОЛНОМ СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ, ДЕЙСТВУЮЩИМИ СТАНДАРТАМИ, ПРЕДПИСАНИЯМИ
ВСЕХ МЕСТНЫХ И НАЦИОНАЛЬНЫХ СТАНДАРТОВ.
1.2 Зажигание
Поставьте выключатель 5 в положение “I” для подачи питания к котлу и горелке. Работа горелки описана в
соответствующем руководстве.
1.3 Установка
Установите нужную температуру с помощью управляющего термостата 4. Если подключено устройство
терморегулирования (опциональное) смотрите соответствующую инструкцию.
1.4 Остановка
При кратком нерабочем периоде просто поверните выключатель 5 (Рис.1) на панели управления в положение “0”.
При длительном нерабочем периоде наряду с этим должен быть закрыт вентиль (кран) подачи топлива.
При длительном нерабочем периоде в зимний период, во избежание замерзания системы, добавьте в систему
специальный антифриз или полностью осушите систему.
1.5 Отклонения от нормальной работы
Возможно срабатывание двух условий блокировки, которые могут быть сняты пользователем:
а – Блокировка горелки, сигнализируемая соответствующей лампочкой 6 (Рис.1). Смотрите инструкция к горелке.
b – Срабатывание предохранительного термореле, когда температура котла достигает предельных значений,
выше которых может возникнуть опасная ситуация. Для перезапуска открутите колпачок 3 и нажмите кнопку
перезапуска.
Если проблема не снимется, обратитесь к квалифицированному специалисту или в сервисный центр.
При неисправностях и потере производительности устройства, оно должно быть выключено. Не пытайтесь
самостоятельно его чинить. Обращайтесь только к квалифицированному профессиональному персоналу.
2. УСТАНОВКА
Общие инструкции
стройство может быть использовано только по прямому назначению. Устройство предназначено для нагревания
воды до температур ниже точки кипения при атмосферном давлении и должно подключаться к отопительной и/или
бытовой системе распределения горячей воды в соответствии с характеристиками, параметрами и тепловой
производительностью. Все остальные виды использования признаются несоответствующими
Расположение котла
Выдерживайте минимальное расстояние, показанное на рисунке. В особенности,
убедитесь, что после сборки котла с горелкой на передней дверце, последняя не
бьется в стену или другие котлы при открытии. Оставьте по меньшей мере 100 мм
свободного пространства со стороны, в которую открывается дверца.
Рис. 2
