Flama ПГ4 1465 тип FGмод.24211 [9/16] Перст присоетинением

Содержание

• Изначально в заводских условиях плита настроена на работу на 1
• Природном газе номинальное давление 1300па 1
• Владелец 2
• Выполнены работы по устранению неисправностей 2
• Гарантийный талон 2
• М а ст ср_______________________________________________ 2
• Ооо каневской завод газовой аппаратуры 353730 ст каневская краснодарского края 2
• Ооо каневской завод газовой аппаратуры 353730 ст каневская краснодарского края промзона 86164 7 30 11 7 06 41 7 04 06 2
• Промзона 86164 7 30 11 7 06 41 7 04 06 2
• Работы выполнены в полном объеме изделие проверено в присутствии владельца претензии к работе механика от сутствуют 2
• Талон на гарантийный ремонт 2
• Техническое обслуживание 2
• Утверждаю 2
• Владелец 4
• Выполнены работы по устранению неисправностей 4
• Гарантийный талон 4
• Мастер________________________________________________ 4
• Ооо каневской завод газовой аппаратуры 353730 ст каневская краснодарского края 4
• Промзона 86164 7 30 11 7 06 41 7 04 06 4
• Работы выполнены в полном объеме изделие проверено в присутствии владельца претензии к работе механика от сутствуют 4
• Талон на гарантийный ремонт 4
• Техническое обслуживание 4
• Утверждаю 4
• В л ад ел с и____________________________________________ 6
• Выполнены работы по устранению неисправностей 6
• Гарантийный талон 6
• М а ст ср_______________________________________________ 6
• Ооо каневской завод газовой аппаратуры 353730 ст каневская краснодарского края 6
• Промзона 86164 7 30 11 7 06 41 7 04 06 6
• Работы выполнены в полном объеме изделие проверено в присутствии владельца претензии к работе механика от сутствуют 6
• Талон на гарантийный ремонт 6
• Техническое обслуживание 6
• Утверждаю 6
• Рис 1 устройство плиты 7
• Азец 8
• Для заметок 8
• Панель плиты с терморегулятором и устройством 8
• Предохранительным горелки духовки 8
• Рис 2 8
• Перст присоетинением 9
• Шью гибкого шланга 9
• Вращением опор добиться горизонтального положения плиты рис ба для удобства вращения чуть приподнимите край плиты со стороны регулировки 10
• Грязи и установить на стол для фиксации решетки в столе имеются отверстия для плит с проволочной решеткой для плит укомплектованных профильной решеткой стола надеть на решетку резиновые амортизаторы по 2 шт на переднюю и заднюю сторону рамки 10
• Другого открытого огня 10
• Изменения об информации сервисных центров см на сайтах www kzga ni www gasmash rn 10
• Капроновая опора 2 стенка плиты 3 транспотрный болт 10
• Перечень региональных сервисных центров 10
• Плита подключается к электрической сети 22ов 5огц розеткадолжна находиться в легкодо 10
• Помните запрещено проверять герметичность соединения и искать утечки газа с помощью спичек и 10
• После установки плиты обязательно проверьте положение гибкого шланга подвода газа и 10
• Рис 5 10
• Рис 6 рис ба 10
• Сборка компенсационных опор 10
• Сборка рсту тируемых ножек 10
• Ступном месте и не должна закрываться плитой 10
• Установить капроновые опоры в отверст ия передней и задней стенки плиты рис 6 10
• Установить плиту на предназначенное место 10
• Установить регулируемые ножки в кронштейны расположенные в нижней части плиты 10
• Установка решетки стола снять решетку с задней стенки плиты протереть от пыли и 10
• Шнура питания рис 5 они не должны проходить в зоне горячего воздуха дымохода и касаться задней стенки плиты так как во время работы духовки там возникает большая температура ко торая может их повредить 10
• Акрытия стола отрегулировать зазоры между разрядниками и горелкой согласно ри оры регулируются за счет паза на кронштейне разрядника 11
• Нений на плите в случае разъединения штекеров соединить согласно приведенной схеме рис 11
• Открыть дверцу духового шкафа и вынуть дно ду 11
• Проверка реплировки термопары духовки 11
• Проверка электропроводки проверить визуально правильность элекгромонтажных соеди 11
• Разрядник 2 горелка стола 11
• Рис 8 11
• Рис 9 11
• Список организаций торгующих запчастями к плитам 11
• Ховки проверзп ь и при необходимости затянуть гайку крепления термопары проверить положение термопа ры относительно горелки зазор не должен превышать 2 мм если зазор больше то подгибкой кронштейна восстановить его рис 11

Похожие устройства

• Flama ПГ4 1465 тип FGмод.2424 Инструкция по эксплуатации
• Flama ПГ4 1465 тип FGмод.2411 Инструкция по эксплуатации
• Flama AE 1403 Brown Инструкция по эксплуатации
• Flama ПГ4 1469 ТИП ANGМОД.1402W Инструкция по эксплуатации
• Vitek VT-2262 Инструкция по эксплуатации
• Gorenje B800E Инструкция по эксплуатации
• Ballu COMFORT BOH/CM-07WDN 1500 Инструкция по эксплуатации
• Brother JS 25 Инструкция по эксплуатации
• Moulinex Fresh Express+ DJ755G Инструкция по эксплуатации
• Samsung RB37K6221S4/WT Инструкция по эксплуатации
• Samsung RB37K6220SS/WT Инструкция по эксплуатации
• Oral-B Braun EB10K Star Wars 2 шт. Инструкция по эксплуатации
• De luxe 506031.01ГЭ(КР) Инструкция по эксплуатации
• De luxe 5003.17Э(КР) Инструкция по эксплуатации
• De luxe 5004.10Э(КР) Инструкция по эксплуатации
• De luxe 506003.04ЭС Инструкция по эксплуатации
• Vestfrost VF391XNF Инструкция по эксплуатации
• Ariete 2706 STEAM AND SWEEPER Инструкция по эксплуатации
• Flama ВG2421 Beige Инструкция по эксплуатации
• Vitek VT-7022 W Инструкция по эксплуатации

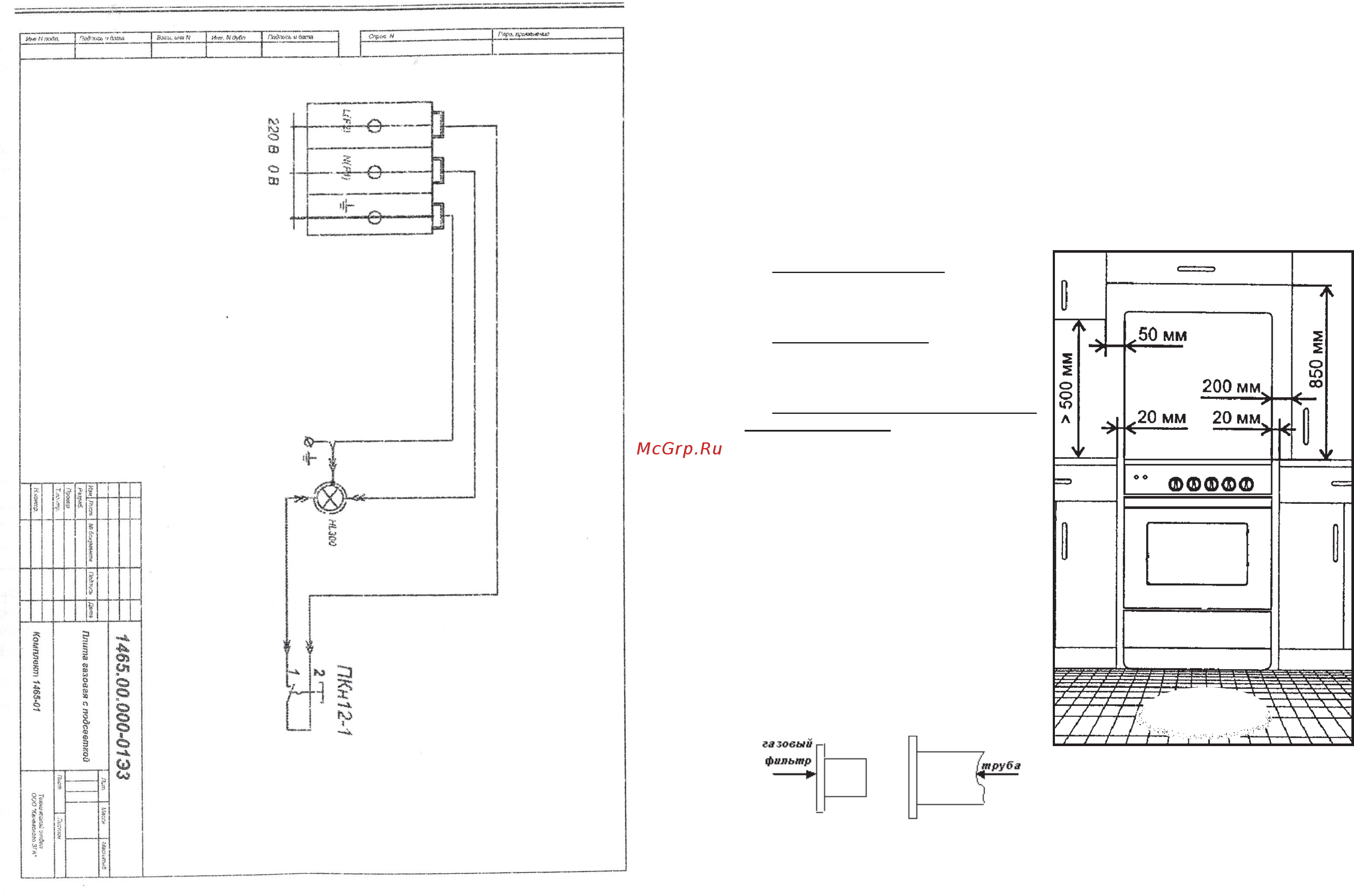

7 УСТАНОВКА ПОДСОЕДИНЕНИЕ ПОДГОТОВКА К РАБОТЕ 7 1 Перед установкой необходимо проверить соответствие сопел применяемому виду газа и в случае необходимости произвести их замену согласно таблицы 1 7 2 Плиту следует устанавливать согласно указаниям Правил безопасности в газовом хозяй стве утвержденным Госгортехнадзором России и Строительных Норм и Правил утвержденным Госстроем на газоснабжение внутренних и наружных устройств 7 3 Установка и настройка плиты производится только работниками газового хозяйства или специалистами организации имеющей лицензию на право установки и обслуживания газовых плит 7 4 Монтаж плит должен производиться после окончания строительных и отделочных работ 7 5 При подключении плиты должен быть заполнен талон установки 7 6 Плита предназначена для установки на полу Установка плиты на подставку не допускает ся Задняя стенка плиты должна отступать от поверхности стены не менее чем на 50 мм Расстояния которые необходимо выдержать при установке плиты показаны на рис 3 При иодк почеиии плиты для создания герметичности следует между рампой и под водкой для газа установить паронитовую про кладку Перст присоетинением к газовой сети установить газовый фильтр во внутреннюю полость грубы согласно рис 4 для плит с газ контролем Перет подсоединен иен плшы с полп шью гибкого шланга уточните в вашей га зовой службе разрешен ли по местным стан дартам такой вид подключения и необходимый тип шланга Должны быть соблюдены следующие требования выбранный шланг долже документ указывающий дату я срок службы и замены шланг должен быть доступен для осмо тра по всей длине шланг не должен пережиматься иметь сильных изгибов и испытывать растягиваю щие усилия шланг должен быть длиной не менее 1 5 м если шланг имеет повреждения он дол жен заменяться целиком ремонт недопустим Рис 4 24 9
