Pozis РБК-2 [6/24] Устройство и принцип работы рециркулятора

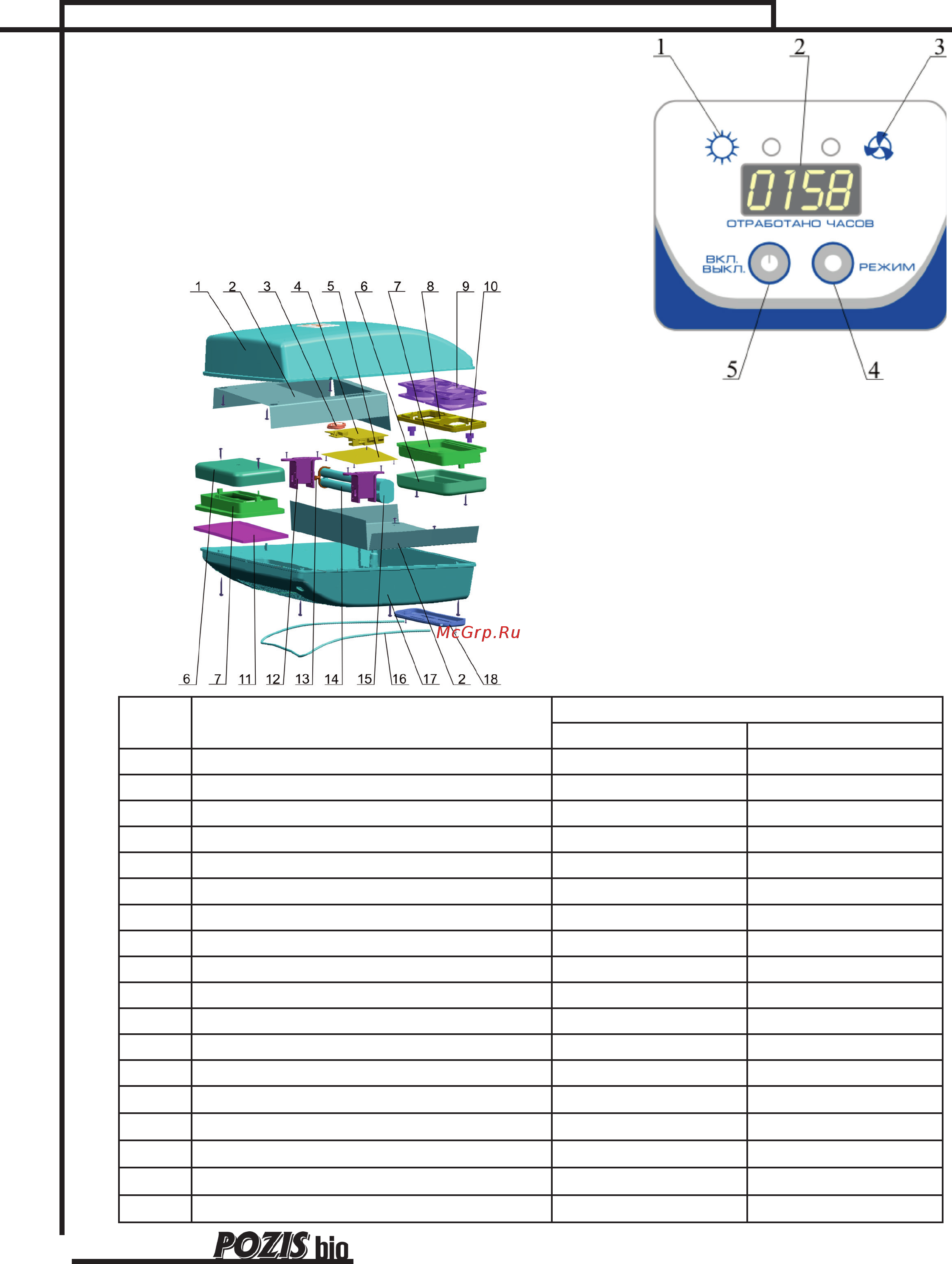

Рис.1 Схема расположения органов управления и индикации

1- индикатор контроля работы ламп;

2- счетчик времени;

3- индикатор контроля работы вентиляторов;

4- кнопка «РЕЖИМ»;

5- кнопка «ВКЛ./ВЫКЛ»

Устройство и принцип работы рециркулятора

Рис.2 Расположение съемных

деталей рециркулятора

Пози-

ция

Комплектующие изделия

Количество, шт.

РБК-1 «POZIS» РБК-2 «POZIS»

1 Панель передняя 1 1

2 Отражатель 2 2

3 Плата индикации 1 1

4 Блок управления 1 1

5 Крышка отражателя 1 1

6 Шторка 2 2

7 Рамка 2 2

8 Панель вентиляторов 1 1

9 Вентилятор 2 2

10 Стойка 2 2

11 Фильтр 1 1

12 Стойка для ламп 2 2

13 Ламподержатель 1 2

14 Лампа 1 2

15 Патрон 1 2

16 Подставка 1 1

17 Панель задняя 1 1

18 Накладка 1 1

5.7 Фиксация отработанного лампами времени должна произ-

водиться с помощью цифрового четырехразрядного счетчика,

позволяющего фиксировать суммарную наработку с момента

подключения новых ламп в часах, сохранять имеющуюся инфор-

мацию при выключенном рециркуляторе в течение 1 года.
