Газовые горелки

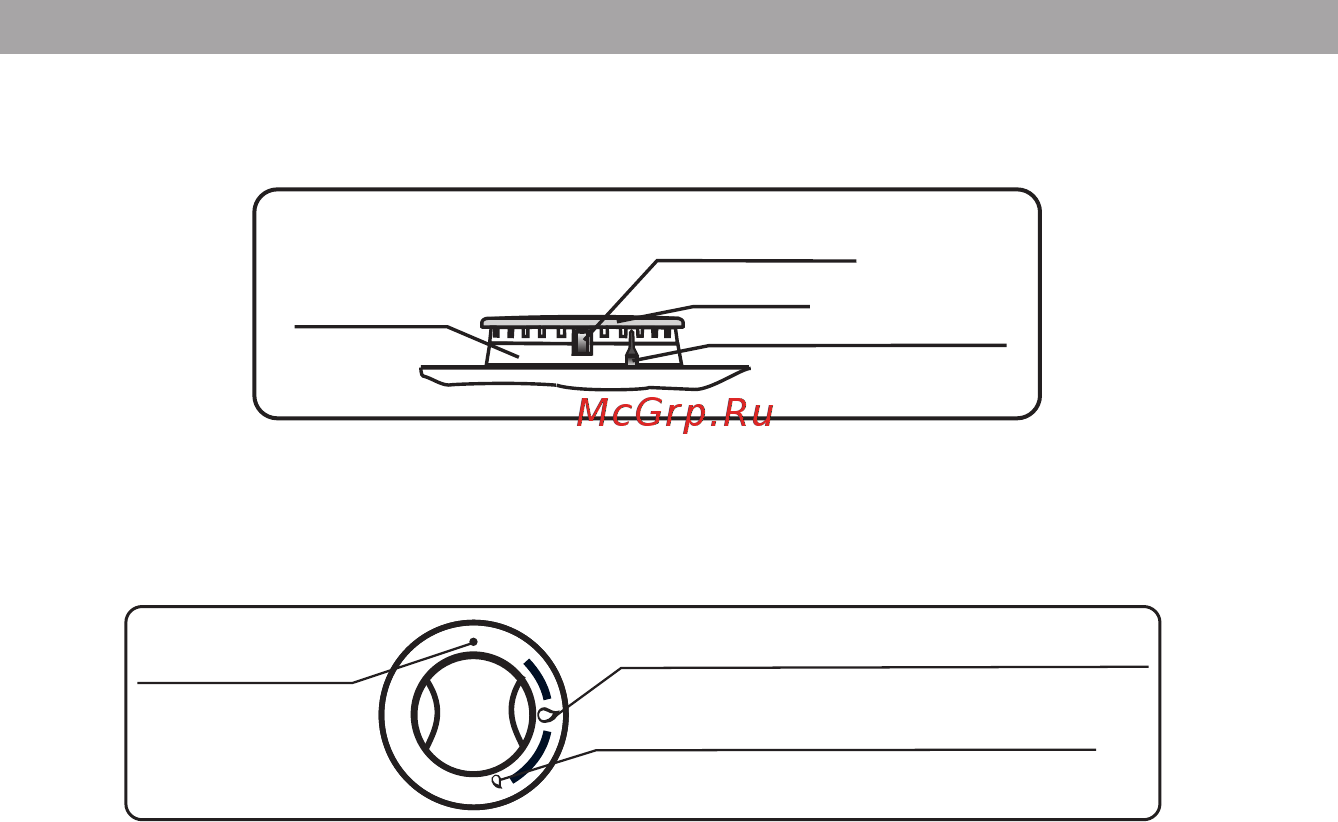

Устройство газовой горелки представлено на рисунке.

Кран закрыт

Кран открыт (”малое пламя”)

Кран открыт (”большое пламя”)

ПОРЯДОК РАБОТЫ

Отделитель

Крышка

Свеча

пламени

розжига

Устройство

контроля пламени

332243.034

Все краны имеют положение “малое пламя”, которым удобно пользоваться,

чтобы резко уменьшить огонь, не выключая горелку.

Горелки зажигают в положении крана - “большое пламя”. При затруднении

зажигания горелок с помощью электророзжига при положении крана “большое

пламя” рекомендуется производить электророзжиг в положении крана “малое

пламя”.

Регулировка пламени горелок должна проводиться между положениями

“большое пламя” и “малое пламя” .

Чтобы зажечь горелку плоскости готовки, необходимо нажать, затем

повернуть против часовой стрелки до указателя “большое пламя” ручку

управления соответствующего крана, удерживая ее в нажатом положении,

нажать кнопку электророзжига (при его наличии) или приблизить пламя к

горелке. В плитах моделей 5040.41г, 5040.43г, 5040.44г, 5040.45г после

зажигания газа для срабатывания устройства контроля пламени - продолжать

удерживать ручку нажатой в течение 8-10 с.

В плитах используется многоискровой электророзжиг.

Включение многоискрового электророзжига производится нажатием и

удерживанием кнопки в течение 3 - 5 сек. После прохождения 3-5-ти искр

высоковольтного разряда зажигается та горелка, на которую подаётся газ. Если

горелка не зажглась, следует повторить розжиг снова.

В моделях плит без электророзжига горелки разжигаются с помощью спичек.

Духовка

Основная горелка духовки находится под её дном. В моделях 5040.31г,

5040.33г, 5040.41г, 5040.43г применяется терморегулятор, который

автоматически поддерживает заданную температуру при работе основной

горелки.

Положение горелок на плоскости готовки схематично показано на рисунках

панелей управления над каждой ручкой крана.

На обрамлениях ручек управления кранами имеются символы,

представленные на рисунке.
