3 КОМПЛЕКТНОСТЬ

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5 УСТРОЙСТВО

6 ПОДГОТОВКА К РАБОТЕ

• 6 •

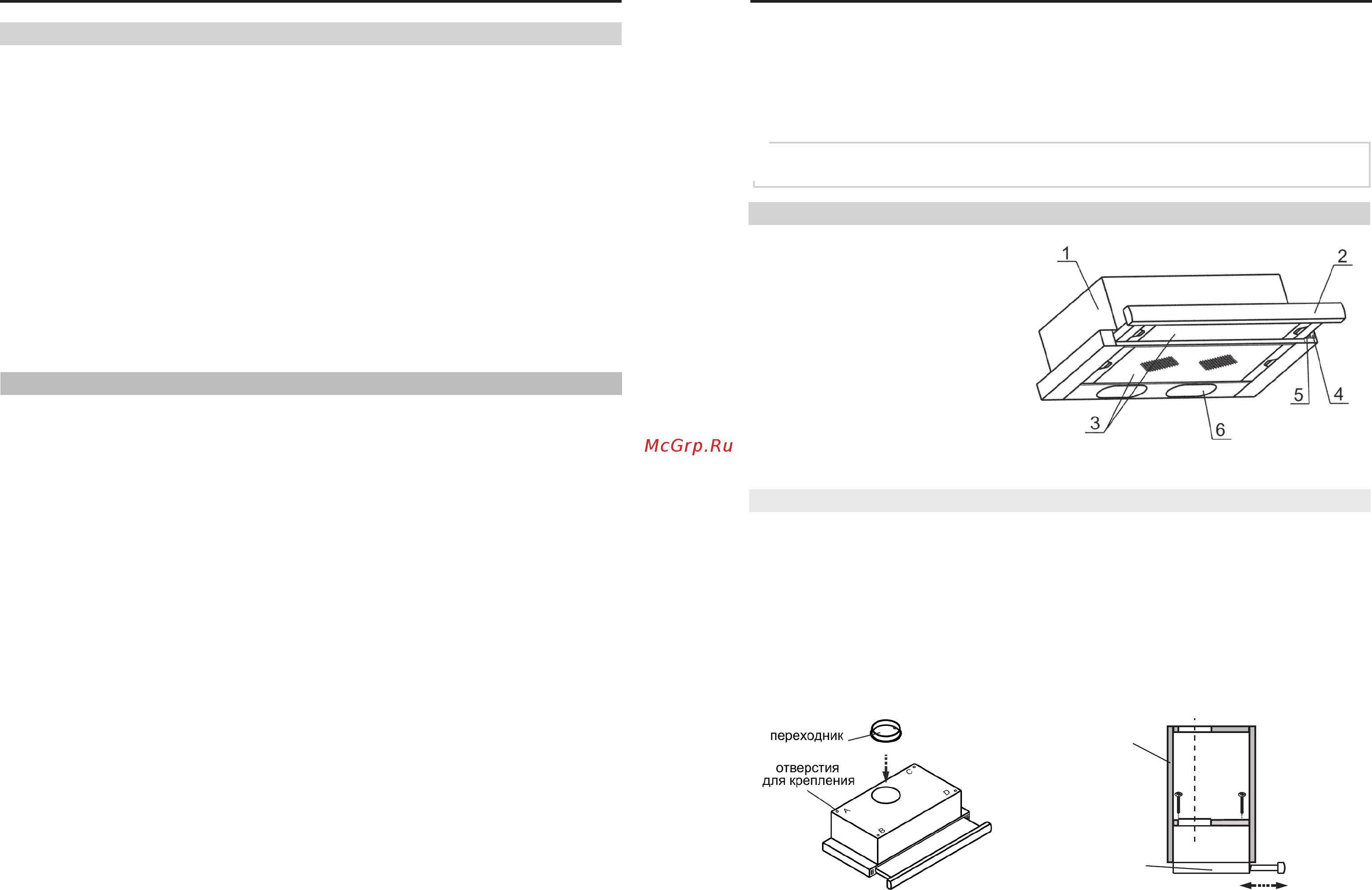

1 К

орпус с вентилятором

2

Выдвижная панель

3 Алюминиевые филь

тры

4 Перек

лючатель

режимов

работы

5

Переключатель

освещения

6 Освещение

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных

поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из

розетки электросети.

4.2 ЗАПРЕЩАЕТСЯ включать вытяжку в сеть с напряжением и частотой, не соответствующими указанным

в технических данных (220В±10%, 50Гц±2%).

4.3 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям, да-

же через некоторое время после их выключения еще имеется риск ожога.

4.4 Эксплуатируйте кухонную вытяжку только с установленными лампами. Неисправные лампы следует

сразу же заменить.

4.5 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-

тируйте прибор без установленного фильтра!

4.6 Устанавливайте вытяжку над плитой в соответствии с рис. 1.

4.7 Не допускайте возникновения факельного пламени под кухонной вытяжкой! Пламя газовых конфорок

всегда должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.8 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками.При повреждении электрического шнура его замену про-

изводит специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной

вытяжки.

4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.10 При работе прибора в режиме вытяжки одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-

разными продуктами сгорания, которые всасываются обратно в помещение.

4.11 В режиме «вытяжки» загрязненный воздух недопустимо отводить посредством присоединения к вы-

тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих горю-

чий газ или другое топливо (не относится к воздухоочистителям, которые только возвращают воздух обратно

в помещение).

4.12Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно ис-

пользования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

4.13 При подключении вытяжки, обязательно использовать в электрической цепи питания автоматичес-

кий выключатель с током срабатывания не более 16А (рекомендуемый 2А)

рис. 3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с

приборами для приготовления пищи.

!

рис. 5

рис. 4

вытяжка

полка

K 005.41

3.1 Кухонная вытяжка 1 шт.

3.2 Переходник 1 шт.

3.3 Лампа накаливания Е14, 40Вт 2 шт.

3.4 Винт самонарезающий 4.2х41мм для крепления вытяжки 4 шт.

3.5 Руководство по эксплуатации 1шт.

3.6 Упаковка 1 шт.

ДЛЯ ВЫТЯЖКИ K 005.41 S

ДЛЯ ВЫТЯЖЕК K 005.41 W, K 005.41 B

3.1 Кухонная вытяжка 1 шт.

3.2 Переходник 1 шт.

3.3 Винт самонарезающий 4.2х41мм для крепления вытяжки 4 шт.

3.4 Руководство по эксплуатации 1шт.

3.5 Упаковка 1 шт.

џ

6.1 Установите пластиковый переходник и зафиксируйте его защелками (рис. 4).

6.2 При наличии в комплектности ламп накаливания, установите их в патрон.

6.3 Крепление кухонной вытяжки к верхней полке над плитой (рис. 4, рис. 5):

при установке вытяжки соблюдайте указания п. 1.2 (рис.1);

просверлите четыре отверстия Ø5 мм (соответствующие отверстиям A, B, C, D, рис. 2) для крепления вы-

тяжки в нижней панели полки;

вырежьте отверстие в полке для переходника и гофрированного воздуховода для отвода воздуха;

вырежьте дополнительное отверстие в полке шкафа (рис. 5) для воздуховода при работе в режиме «вы-

тяжки»и для свободного прохождения воздуха при работе в режиме «рециркуляции»;

вытяжку прикрутите самонарезающими винтами 4.2х41 мм, входящими в комплект поставки;

выдвижная панель при движении не должна задевать за переднюю панель полки и царапать ее (рис.5).
