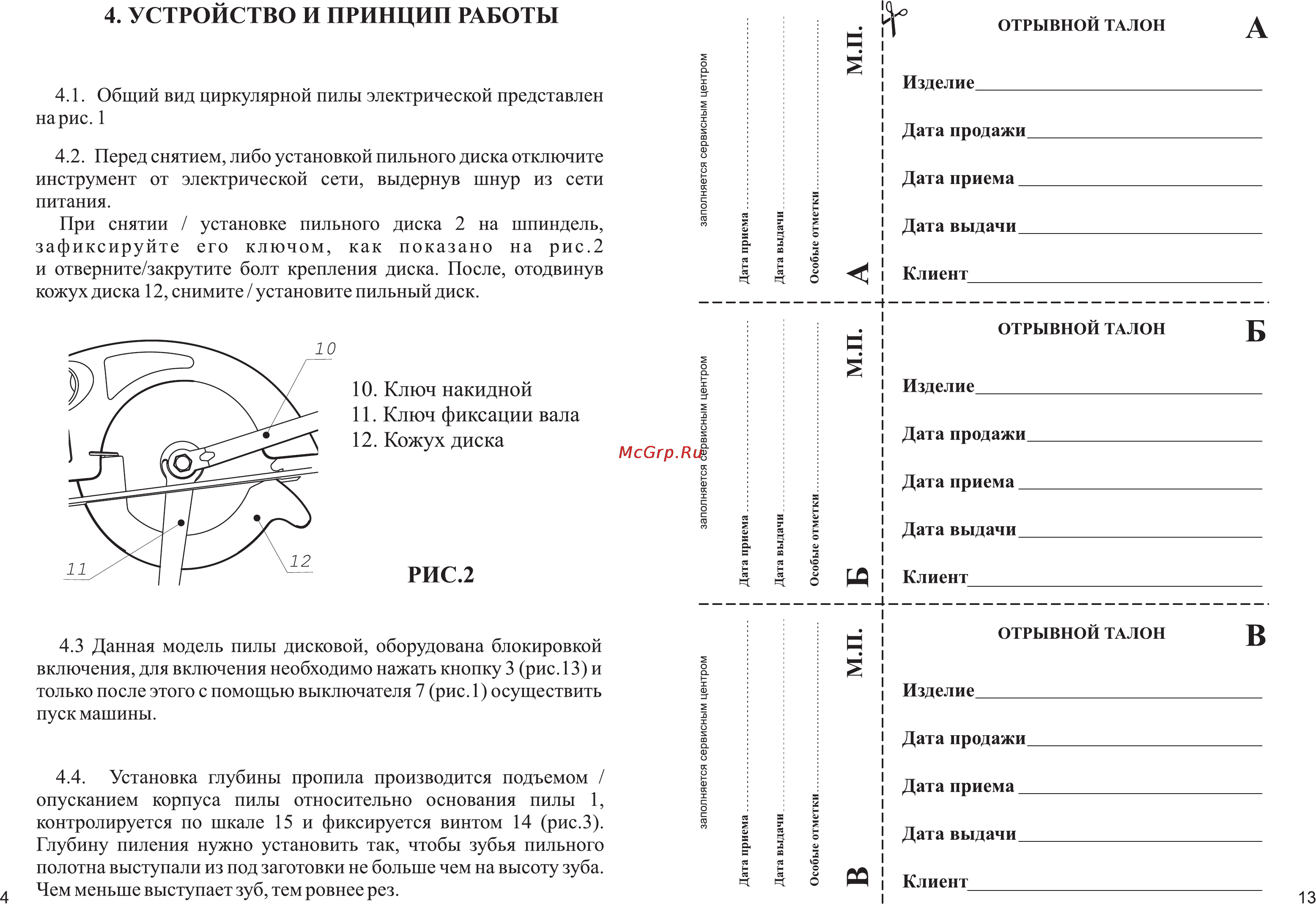

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ заполняется сервисным центром 4 2 Перед снятием либо установкой пильного диска отключите инструмент от электрической сети выдернув шнур из сети питания При снятии установке пильного диска 2 на шпиндель зафиксируйте его ключом как показано на рис 2 и отверните закрутите болт крепления диска После отодвинув кожух диска 12 снимите установите пильный диск Изделие Дата продажи Дата приема Дата выдачи Клиент I 4 1 Общий вид циркулярной пилы электрической представлен на рис 1 ОТРЫВНОЙ ТАЛОН ОТРЫВНОЙ ТАЛОН 10 Ключ накидной 11 Ключ фиксации вала 12 Кожух диска заполняется сервисным центром К РИС 2 Изделие Дата продажи Дата приема Дата выдачи I Клиент 4 4 Установка глубины пропила производится подъемом опусканием корпуса пилы относительно основания пилы 1 контролируется по шкале 15 и фиксируется винтом 14 рис З Глубину пиления нужно установить так чтобы зубья пильного полотна выступали из под заготовки не больше чем на высоту зуба 4 Чем меньше выступает зуб тем ровнее рез ОТРЫВНОЙ ТАЛОН заполняется сервисным центром 4 3 Данная модель пилы дисковой оборудована блокировкой включения для включения необходимо нажать кнопку 3 рис 13 и только после этого с помощью выключателя 7 рис 1 осуществить пуск машины 3 Изделие_______________________________ Дата продажи_________________________ Дата приема___________________________ Дата выдачи__________________________ Клиент 13
