Минимальное манипуляционное (свобод-
ное) пространство в непосредственной бли-
зости к котлу должно быть таким, чтобы
на нём можно было легко и безопасно вы-
полнять работы голыми руками и обычными
ручными инструментами (рекомендуем мин.
300 мм с каждой стороны и мин. 600 мм пе-
ред котлом).

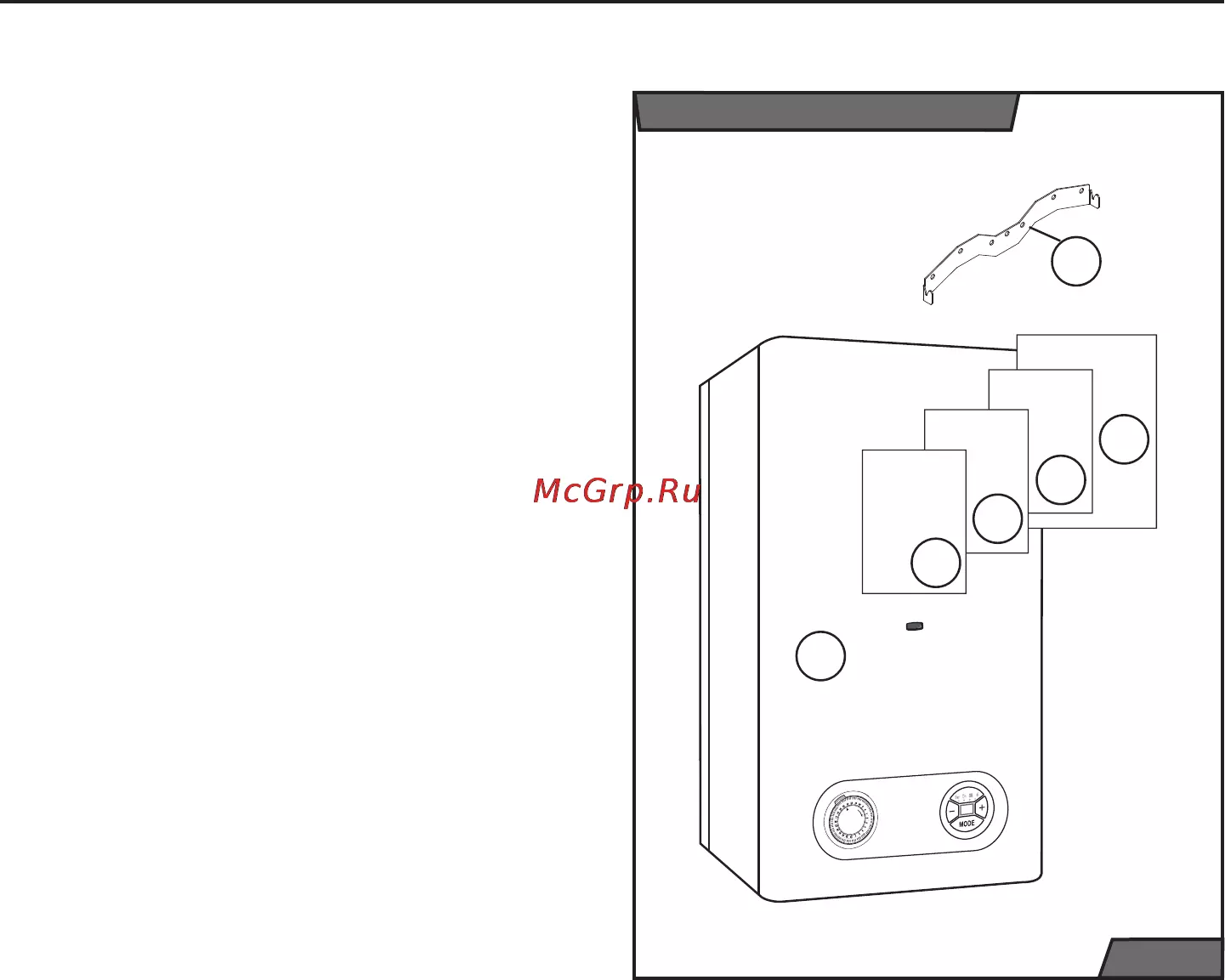

Котли поставляются самостоятельно, их
принадлежности представляют самостоя-
тельную поставку (смотри следующий от-
дел «Комплектностъ поставки»). Котли
должны быть установлены с необходимы-
ми принадлежностями (напр. трубопровод
для отвода продуктов сгорания и для обе-
спечения подвода воздуха) так, чтобы были
функциональны и могли надёжно работать.
У типов 24 (12) KTZ отвод продуктов сгора-
ния и подвод воздуха для горения произ-
водится только при помощи для этой цели
предназначенным спаренным трубопрово-
дом. Из стандартных деталей, поставля-
емых производителем, можно создавать
конкретные линии спаренных трубопрово-
дов практически для всех обычных случа-
ев. Трасса дымохода должна быть решена
так, чтобы из трубопроводов можно было
удалять конденсированный пар, содер-
жащийся в продуктах сгорания. Для этого
предназначены специальные детали, кото-
рые можно включить в трассу дымохода. На
дефекты, обусловленные затекающим кон-
денсатом, гарантия на котёл не распростра-
няется. Из-за большого разнообразия кон-
кретных решений спаренные трубопрово-
ды не являются составной частью постав-
ки котла и не включаются в цену. Принципы
прокладки линий приведены смотри в главе
«Трубопроводы для подачи воздуха и отво-
да продуктов сгорания».
Тип 24 (12) КOZ предназначен для отвода
продуктов сгорания в вытяжную трубу (по
дымоходу) с минимальной требуемой ста-
бильной тягой 2 Па. Подключение котла к
дымоходу осуществляется с помощью ды-
мового канала с диаметром, соответству-
ющим размеру дымовой горловины котла.
В дымовой канал нельзя вкладывать тела,
ограничивающие проход продуктов сгора-
ния (например, различные виды теплооб-
менников для использования их избыточно-
го тепла). Дымовой канал не является со-
ставной частью оснащения котла.
Исполнение дымового канала и дымохода
должно соответствовать стандартам СТН
06 1610 и СТН 73 4201. Соблюдением ука-
занных в стандартах принципов мы предот-
вратим нежелательные явления, такие как
чрезмерное охлаждение продуктов сгора-
ния, проникновение влаги в кладку, измен-
чивость тяги в дымоходе и тем самым, не-
желательному влиянию на работу котла.
Воздух для горения котёл отбирает из по-
мещения, в котором котёл установлен. В
этом помещении должны быть соблюдены
все требования касающиеся подвода воз-
духа для горения. Подвод и необходимое
количество воздуха для горения необходи-
мо решать в соответствии с действующими
нормами.
