25
Предохранительный клапан
нагревательной воды
На гидравлической группе расположен-
ной с нижней стороны котла слева нахо-
дится предохранительный клапан (рис. 13).
Из горловины предохранительного клапана
может происходить (при превышении макс.
давления в системе) вытекание воды или
выход пара. Поэтому на выходе предохра-
нительного клапана рекомендуется устано-
вить отвод, который будет подключён к си-
стеме канализации данного объекта.
Предупреждение: Ни в коем случае нельзя
манипулировать с предохранительным кла-
паном во время работы котла.
Предохранительный клапан горячей
воды
Под сборным баком горячей воды вблизи
выпусконого клапана находится предохра-
нительный клапан горячей воды (рис. 15).
Из-за возможного превышения макс. допи-
стимого давления воды в сборном баке, ре-
комендуется на переливе предохранитель-
ного клапана установить отводный шланг
(смотри предохранительный клапан нагре-
вательной воды).
Подключение газа
Изготовлнение котлов Тигер 24 (12) KTZ и 24
(12) KOZ - ZP предназначено для эксплуата-
ции с природным газом с номинальным дав-
лением в распределительной сети 2 кПа,
для которого чаще всего указывается зна-
чение удельной температуры сгорания от 9
до 10 кВт.час/м3. Внутренняя газораспреде-
лительная сеть и газовый счётчик должны
быть рассчитаны с учётом и других газовых
приборов пользователя.
Газопроводы в зданиях должны соответ-
ствовать стандарту СТН ЕН 1775.
Если при работе на пропане газопровод к
котлу подведён ниже уровня местности,
помещение с подводящим трубопроводом
должно иметь достаточную вентиляцию
или должно быть оснащено клапаном, за-
крывающим проходящую под уровнем мест-
ности часть всегда, когда котёл не горит.
Клапан необходимо закрывать и в случаеб
если система вентиляции выйдет из строя,
т.е. если выйдет из строя система принуди-
тельной вентиляции, или если естествен-
ная вентиляция контролируется детекто-
ром (на предупреждающий сигнал от де-
тектора).
Предупреждение: Вывод котла для под-
ключения газа оснащён прямо патрубком
газового клапана с резьбой 1/2“ и техно-
логическим срезом. Этот технологический
срез не позволяет классическое уплотне-
ние резьбы при помощи резьбового соеди-
нения и уплотнительных материалов, та-
ких как например «чесание», тефлон, паста
и т.п. Соединение необходимо уплотнять
только затягиванием накидной гайки на то-
рец патрубка через соответствующее пло-
ское уплотнение размером 18 10 2.
После завершения монтажа газопровода к
котлу необходимо тщательно проверить га-
зоне-проницаемость выполненного соеди-
нения.
Добавление воды в котёл
Добавление воды в котёл описано в разде-
ле «Руководство по обслуживанию – Техни-
ческое обслуживание / Уход» на стр. 13.
Заполнение системы отопления
водой
• убедитесь в том, что подвод газа к котлу
закрыт
• ослабьте колпачок на автоматическом
клапане для выпуска воздуха располо-
женном на насосе
• проверьте и отрегулируйте давление в
расширительном бачке в соответствии с
предписанным статическим давлением в
системе
• подключите котёл к сети питания
• переключите главный выключатель (рис.
1) в положение «I», приблизительно через
20 секунд после включения главным вы-

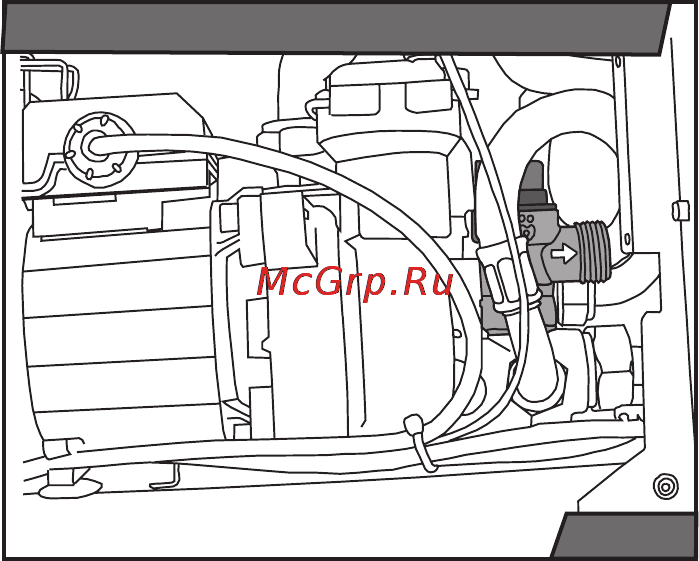

рис. 13
Предохранительный клапан
