ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ
205
160
134
26
82
65
116
65
82

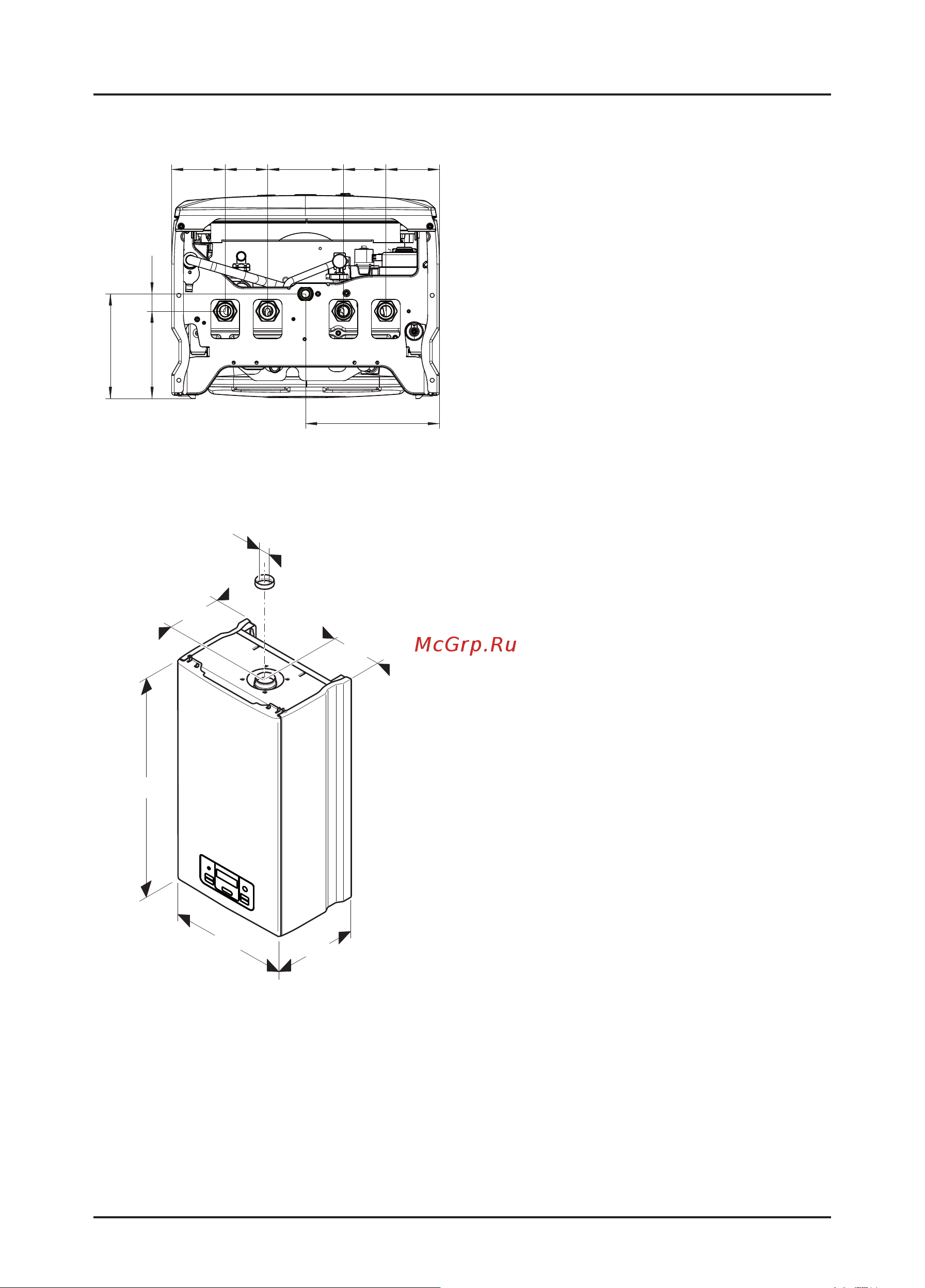

Panther 12 KTO8.5.4
311
410
Ø36
742
158
175
(Ø43)
Присоединие котла к системам 8.6
отопления, ГВС и газоснабжения
Присоединительные патрубки котла не
должны подвергаться нагрузке со стороны
труб системы отопления, системы горячего
водоснабжения или газоснабжения. Данное
условие предполагает точное соблюдение
размеров окончаний всех подсоединяемых
труб, как по высоте, так и по расстоянию
от стены и взаимному расположению
отдельных вводов и выводов
по отношению
друг к другу.
Подключение котла к системе отопления
рекомендуется выполнять таким образом,
чтобы в случае необходимости ремонта
котла теплоноситель можно было слить
только из него.
Для облегчения присоединения котла к
системе отопления в труднодоступных
местах возможно использовать гибкие
присоединительные трубы, специально
предназначенных для подобных целей.
Гибкие присоединительные трубы
должны
иметь минимальную длину и защищены от
механической нагрузки. В случае износа их
необходимо заменить на новые.
Примечание: Изготовитель рекомендует
установить на входе в котел дополнительный
фильтр хозяйственной воды.
