Protherm БИЗОН NL [5/19] Панель управления
![Protherm БИЗОН NL [5/19] Панель управления](/views2/1072555/page5/bg5.png)
4
Руководство по обслуживанию
Руководство по обслуживанию
Управление и сигнализация

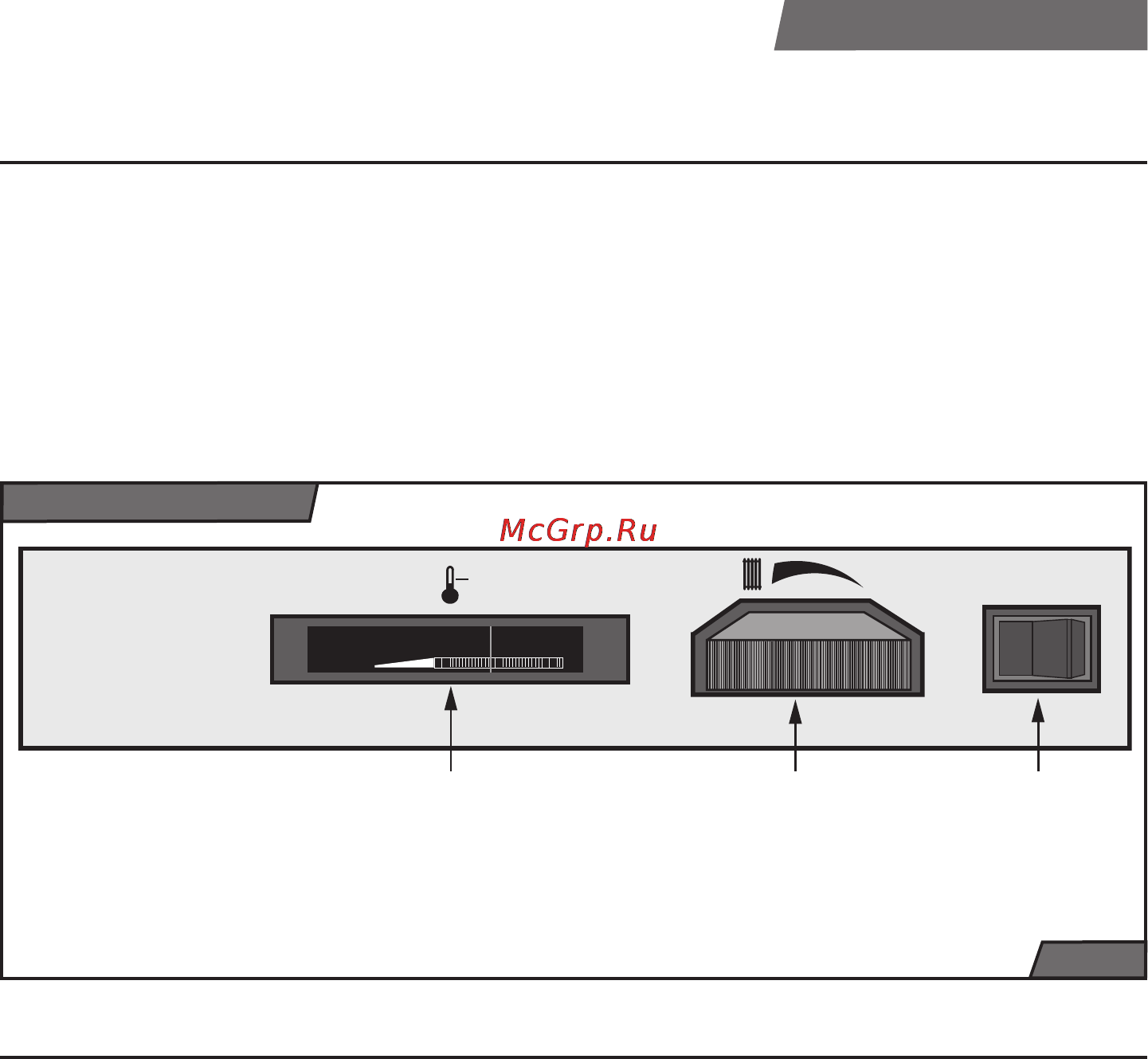

Рис. 1
Панель управления
0
1
2
l
0
20
40
1
2
3
°C
°C
1. Главный выключатель ВКЛЮЧЕНО (1) - ВЫКЛЮЧЕНО ( 0 )
2. Регулятор температуры котла
3. Термометр
Панель управления
С помощью панели управления можно уста-
навливать требуемые параметры и следить
за изменением их актуальных величин.
Главный выключатель
Главный выключатель предназначен для
запуска или отключения котла.
Предупреждение: Ввод котла в действие
и его первый запуск должен производить
только сотрудник авторизованной сервис-
ной организации!
Эксплуатация и техническое обслуживание
Пользователю разрешается производить
только следующие операции:
- Включать и выключать котел с помощью
главного выключателя.
- устанавливать желаемую температуру
отопительной воды с помощью регулятора
температуры.
- производить визуальный контроль темпе-
ратуры воды в котле, указываемой датчи-
ком температуры.
Проверка котла перед вводом в
эксплуатацию
Предупреждение: Контроль котла и его
функций выполняется перед вводом в экс-
плуатацию сотрудниками профессиональ-
ной сервисной организации.
Перед вводом котла в действие необходи-
мо проконтролировать :
- наполнение отопительной системы водой
и ее герметичность
- настройку термостата на температуру 50
-80 °C
- входящее давление топлива перед вво-
дом в котел (18 - 23 мбар для природного
газа, для дизельного топлива - согласно
документации к горелке)
- подключение к электрической сети 230
В/50 Гц в обычайную розетку с помощью
кабеля с вилкой
