20, 30, 40, 50, 60 РLO

~22~

4.1. Панель управления горизонтальная

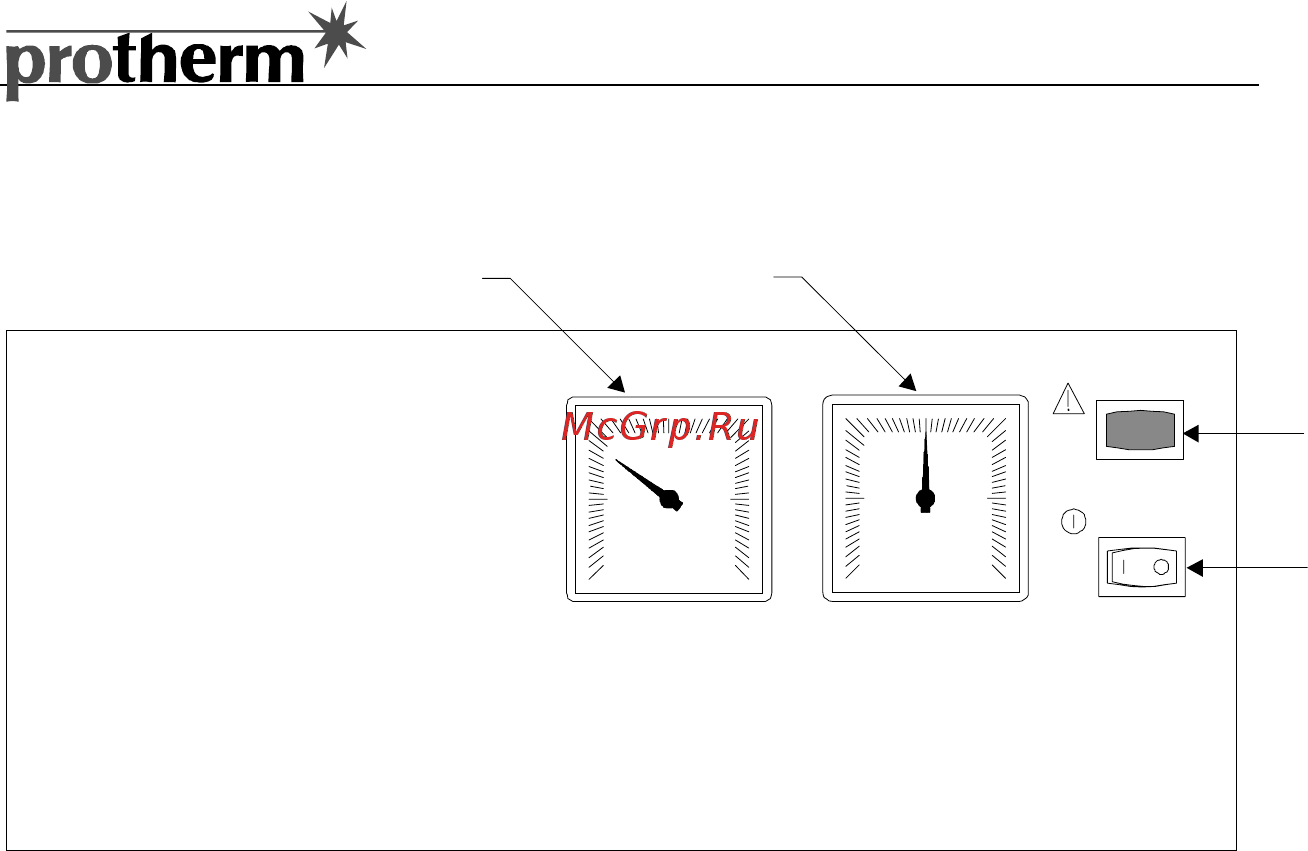

Рис.3а Панель управления горизонтальная

1 - термометр

2 - манометр

3 - сигнализатор аварийных состояний

4 - сетевой выключатель

Термометр, манометр – показывают температуру и давление ОВ.

Сетевой выключатель – отключает подачу электрической энергии

в котел.

Сигнализация аварийных состояний (обозначение

«предупреждающий треугольник») – зажиганием сигнализируется

неисправность в результате превышения температуры ОВ выше

допустимой величины.

4.2. Панель управления вертикальная

Переключатель мощности котла (кроме котла PROTHERM 60

РLO) (два факела – один факел) – служит для переключения
