Описание функций
13
В зависимости от исполнения вытяж-
ки у нее могут быть следующие функ-
ции:

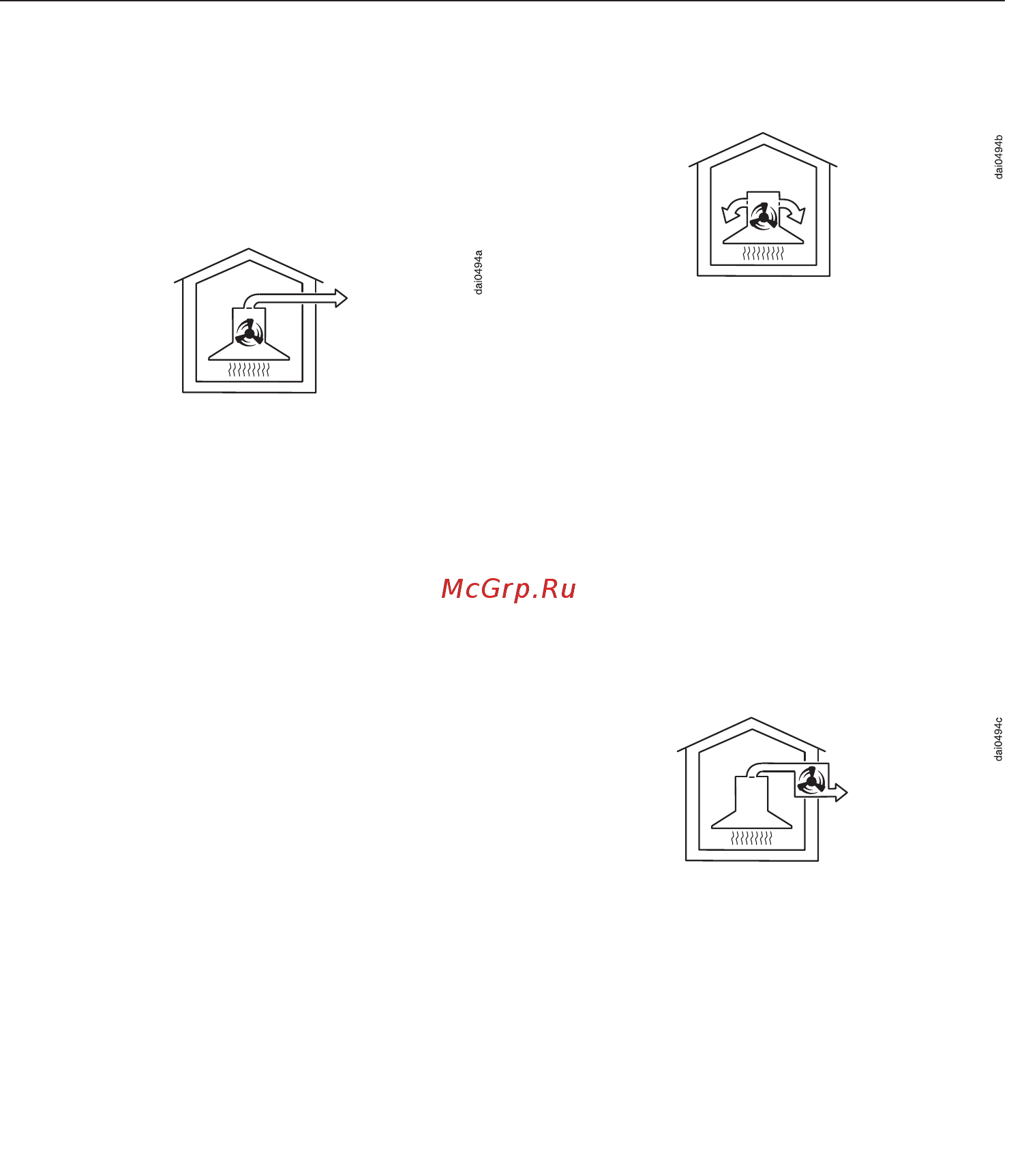

Работа в режиме отвода воз-
духа
Всасываемый воздух очищается
фильтрами Baffle и выводится из зда-
ния наружу.
Обратный клапан
Обратный клапан в системе отвода
воздуха препятствует нежелательно-
му воздухообмену между воздухом в
помещении и наружным воздухом
при выключенной вытяжке.
У выключенной вытяжки клапан за-
крыт.
После включения прибора обратный
клапан открывается, при этом отра-
ботанный воздух может беспрепят-
ственно выводиться наружу.
Если Ваша система отвода воздуха
не оснащена обратным клапаном, то
к кухонной вытяжке прилагается та-
кой клапан. Он устанавливается в вы-
пускной патрубок моторного блока.
Работа в режиме циркуляции
(с монтажным комплектом DRUU)
Всасываемый воздух очищается
фильтрами Baffle и дополнительно
угольным фильтром. Затем воздух
попадает обратно в кухню.
Работа в режиме циркуляции воз-
можна только со следующими типа-
ми: DAR 1225, DAR 1235
Работа с выносным вентиля-
тором
(вытяжки модельного ряда ...EXT)
У кухонных вытяжек, которые подго-
товлены к работе с выносным венти-
лятором, всасывающий вентилятор
монтируется вне помещения в удоб-
ном для Вас месте. Выносной венти-
лятор соединен с вытяжкой монтаж-
ным проводом и управляется с по-
мощью элементов управления вы-
тяжки.
