11
При использовании типа газа, отличающегося от
указанного на паспортной табличке и на
оранжевой этикетке, наклеенной снизу панели,
необходимо заменить форсунки; при наличии
конфорки Wok нужно отрегулировать подачу
воздуха (см. таблицу форсунок на стр. 7).
Снимите оранжевую этикетку и храните ее
вместе с инструкцией.
Используйте регуляторы давления,
соответствующие давлению газа, указанному
в таблице на стр. 7.
• Для замены форсунок обращайтесь в наш
Сервисный Центр по тел. 00800-3810-4026
или к квалифицированному специалисту.
• В случае отсутствия нестандартных
форсунок обращайтесь в наш Сервисный
Центр по тел. 00800-3810-4026
• Отрегулируйте уровень минимального
пламени кранов.
Примечание: при функционировании плиты
на сжиженном газе (G30/G31)
регулировочный винт должен быть закручен
до упора. Если регулировочная ручка
поворачивается с трудом, обратитесь в наш
Сервисный Центр по тел. 00800-3810-4026, в
случае действительного повреждения ручки
она будет заменена.
Настройка на различные типы газа

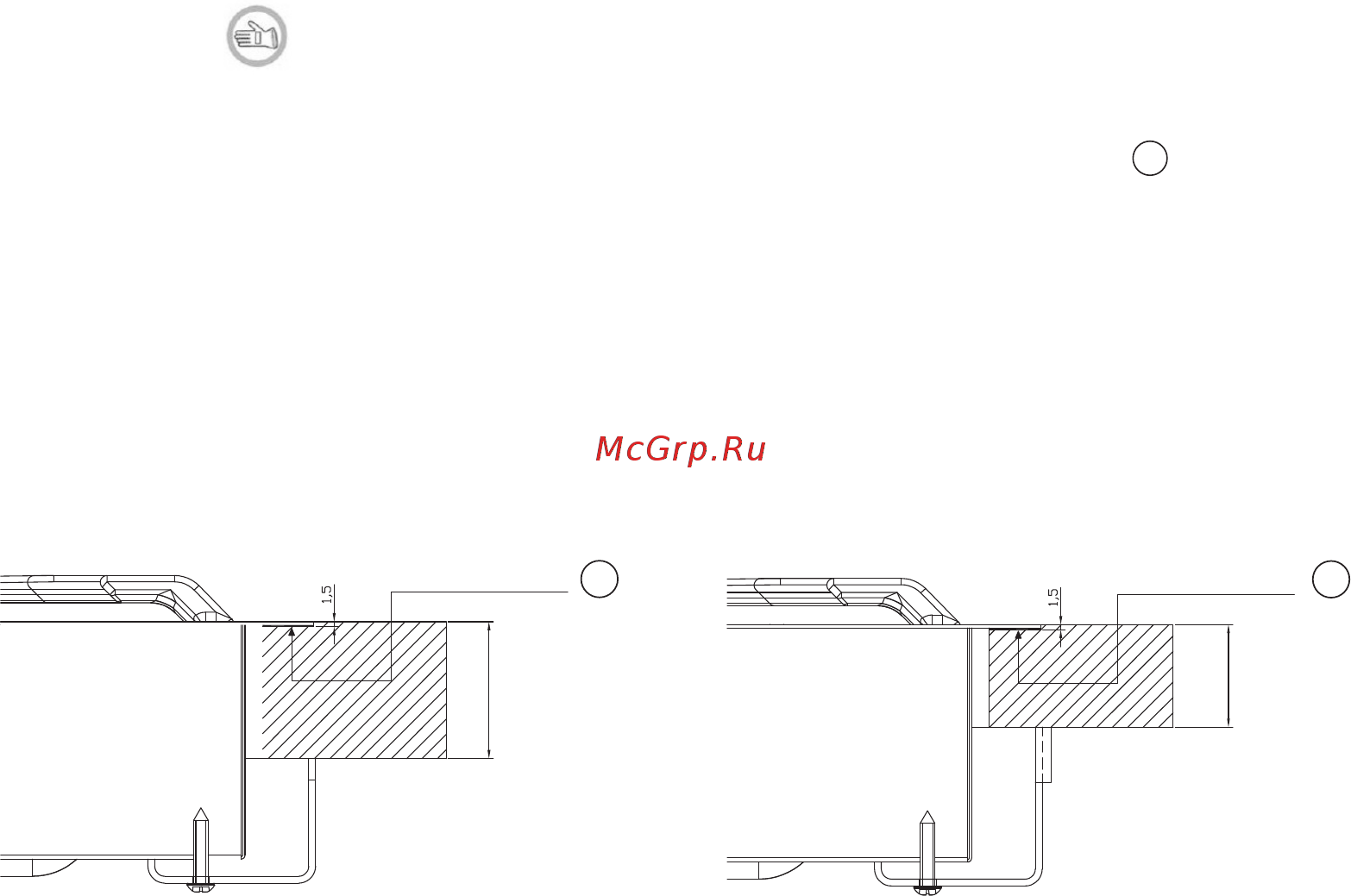

Варочная панель предназначена для встраивания в столешницу как показано на рисунке.
Перед установкой варочной панели проложите уплотнительную прокладку вдоль
всего периметра ниши для встраивания.
Размеры ниши показаны на рисунках 6-7-8-9.
Для моделей Filotop периметр ниши должен быть занижен на глубину 1,5 мм.
В случае моделей Semifilotop выполнение отверстия не требуется.
Варочная панель может устанавливаться на структуры, выполненные из различных
материалов, таких как кирпич, сталь, мрамор, композитные и синтетические материалы,
дерево и дерево с ламинированным покрытием при условии, что они выдерживают
температуру 90 °C.
x
Установка
(*)
(*)
x
x
Уплотнительная
лента
Уплотнительная
лента
(*) Скоба для монтажа
варочной панели без
удлинителей адаптера
для столешниц
толщиной от 60 до
70 мм.
(*) Скоба с
удлинителями
адаптера:
- короткая для
столешниц
толщиной от 50
до 70 мм.
- длинная для
столешниц
толщиной от 30
до 50 мм.
