Примечание: См. таблицу на странице 6 для
определения необходимого типа инжектора.
Традиционные горелки (T)

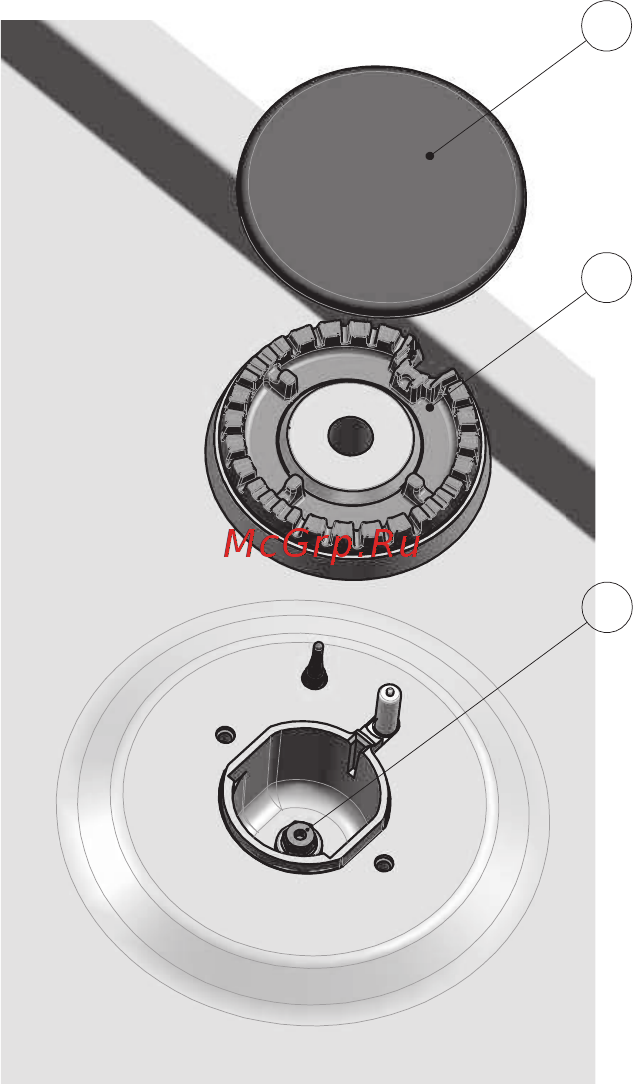

1. Снимите крышку (A).
2. Снимите пламярассекатель (B).
3. Открутите инжектор (C) торцевым гаечным ключом 7.
4. Установите вместо него инжектор, соответствующий
новому типу газа,
5. Установите на место горелки и решетки-подставки
для посуды.
Примечание: Перед установкой варочной панели не
забудьте наклеить калибровочную этикетку,
поставляемую вместе с запасными инжекторами, на
нижнюю сторону варочной панели.
Замена инжекторов
Если вы используете тип газа, отличный от
указанного в табличке технических данных и
на оранжевой этикетке, расположенной на
задней стороне варочной панели, вам
необходимо заменить инжекторы; в случае
горелки WOK отрегулируйте подачу
первичного воздуха (см. таблицу инжекторов
на странице 6).
Оранжевую этикетку следует снять и хранить
вместе с руководством.
Используйте регуляторы давления,
позволяющие обеспечить величины
давления газа, приведенные на странице 6
• Для замены инжекторов обращайтесь в
Центр технической поддержки
потребителей по телефону 00800-3810-4026
или к квалифицированному электрику.
• По вопросу приобретения инжекторов, не
входящих в комплект поставки,
обращайтесь в Центр технической
поддержки потребителей по телефону
00800-3810-4026.
• Отрегулируйте положение кранов,
соответствующее минимальной подаче газа.
Примечание: при использовании
сжиженного нефтяного газа ( G30/G31)
обходной винт должен быть затянут до
упора. Если после этого ручка управления
поворачивается с трудом, обратитесь в наш
Центр технической поддержки
потребителей по телефону 00800-3810-
4026; его специалисты произведут замену,
предварительно убедившись в том, что
кран поврежден.
Переоборудование на работу с другим типом газа
11
A
B
C
