KitchenAid KHID3 65510 [12/20] Подключение к электрической сети

CBA

Проводники Количество x размер

220-240 В ~ +

3 x 4 мм

220-240 В 3 ~ +

4 x 1,5 мм

380-415 В 3N ~ +

5 x 1,5 мм

380-415 В 2N ~ +

4 x 1,5 мм

380-415 В 3N ~ 220 - 240 В ~ 220 - 240 В

(АС и ВБ)

380-415 В 2N ~ 220-240 В 3 ~

(только Бельгия)

380-415 В 2N ~

(Только Нидерланды)

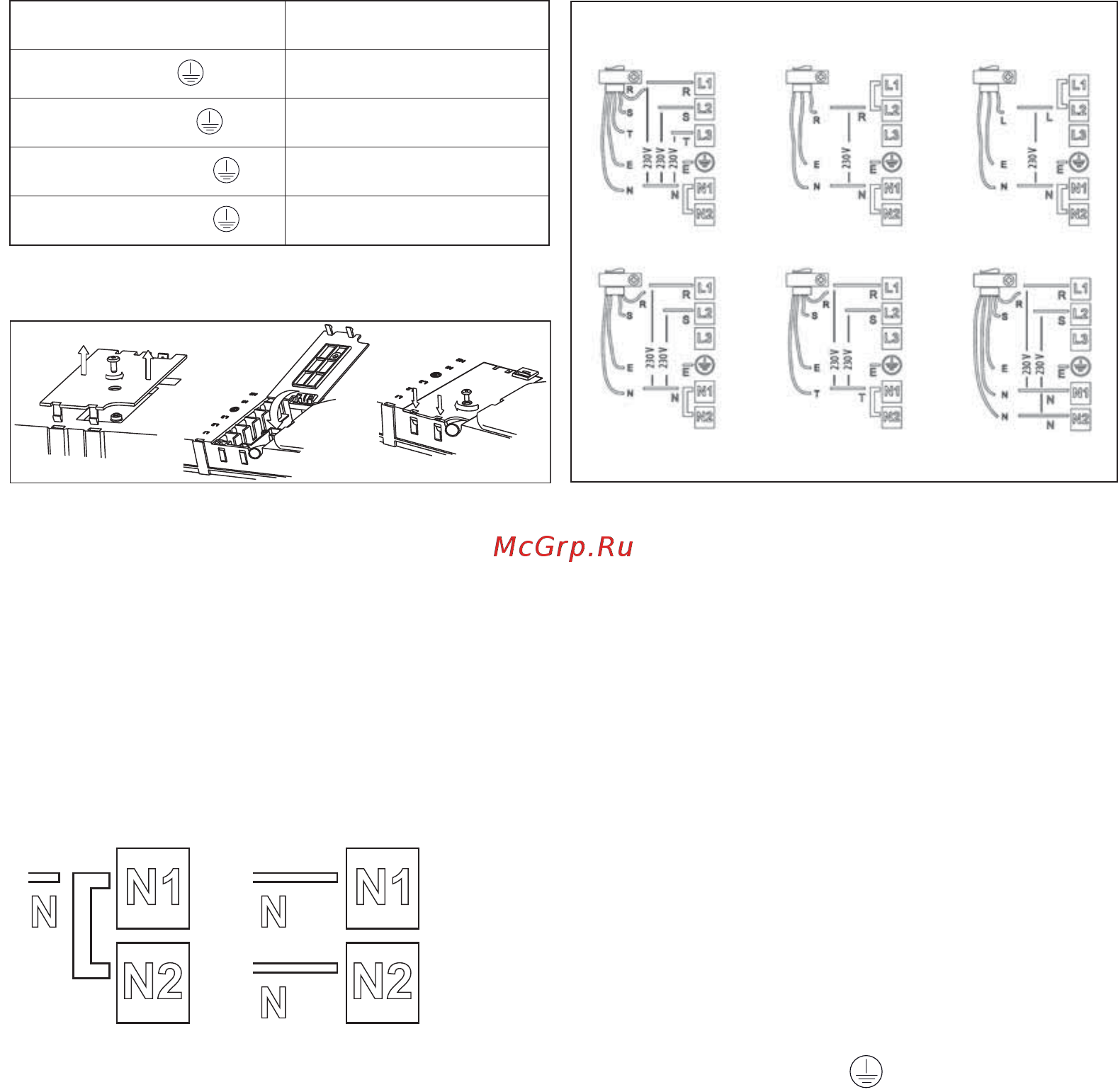

Подсоединение к клеммной коробке

Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F или

H05V2V2-F (см. таблицу ниже).

Подключение к электрической сети

Внимание:

- На основании принципиальной схемы (см. рис.) или оставьте, или удалите металлические

перемычки между винтами на клеммной коробке L1-L2 и N1-N2.

- Если в комплекте поставки присутствует кабель, следуйте инструкциям, нанесенным на кабель

(прикрепленным к кабелю).

- Убедитесь в плотности затяжки всех шести болтов на клеммной коробке после подключения

кабелей.

Пример установленной (слева) и снятой (справа) перемычки. Подробности на схеме соединений

(перемычки должны быть между L1-L2 и между N1-N2).

Подсоедините желто-зеленый заземляющий провод к клемме с символом .

Этот провод должен быть длиннее остальных проводов.

1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в

шарнирное соединение (B) клеммной коробки.

2. Вставьте сетевой кабель в кабельный зажим и подсоедините провода к клеммной коробке в

соответствии со схемой соединений, нанесенной на крышку.

3. Закрепите кабель электропитания с помощью кабельного хомута.

4. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта.

Каждый раз при включении питания варочная панель в течение нескольких секунд выполняет

автоматическую проверку.

В случае если в варочной панели уже предусмотрен кабель электропитания, следуйте указаниям,

приведенным на кабеле. Выполните подсоединение к сети электропитания через многополюсный

выключатель с минимальным расстоянием между контактами 3 мм.
