ВАЖНО:
НИЖЕПРИВЕДЕННЫЕ УКАЗАНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ В СООТВЕТСТВИИ С
ДЕЙСТВУЮЩИМИ СТАНДАРТАМИ.
ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ПРИЧИНЕНИЕ ЛЮБЫХ
ТРАМВ ЛЮДЯМ, ЖИВОТНЫМ ИЛИ ПОВРЕЖДЕНИЕ ИМУЩЕСТВА,
ВОЗНИКШИХ В РЕЗУЛЬТАТЕ НЕСОБЛЮДЕНИЯ ЭТИХ ТРЕБОВАНИЙ.
УСТАНОВКА
Установка должна проводиться в
соответствии с действующими
правилами.
Установка панели
Оборудование предназначено для встраивания
в термостойкую кухонную мебель.
Стенки такой мебели должны выдерживать
температуру 75°C.
Оборудование нельзя устанавливать рядом
с легковоспламеняющимися материалами,
такими как шторы, полотенца и пр.
Выполните отверстие в верхней части
кухонного шкафа с размерами, указанными на
рис. 3 на расстоянии как минимум 50 мм от
оборудования до задней стенки и 100 мм до
боковых.
Модель
L (мм)
D (мм)
GN 138.61 S
560
480
Любые предметы над плитой должны
находиться на расстоянии не менее 760 мм от
её поверхности.
Рекомендуется изолировать оборудование от
мебели внизу, оставляя углубление как
минимум в 20 мм (рис. 4).
При установке плиты над духовым шкафом
следует соблюдать меры предосторожности в
соответствии с действующими рекомендациями
по предотвращению повреждений. Особое
внимание следует уделять положению силового
кабеля и газовода: они не должны касаться
горячих частей плиты.
Более того, если плита устанавливается над
встроенным духовым шкафом без
искусственной вентиляции, необходимо
обеспечить подходящие вентиляционные
отверстия: для нижнего воздушного потока
площадью не менее 200см
2
, для верхнего –
60см
2
.
Крепление панели
Каждая панель оснащена кольцевой
прокладкой. Набор скоб для крепления также
прилагается.

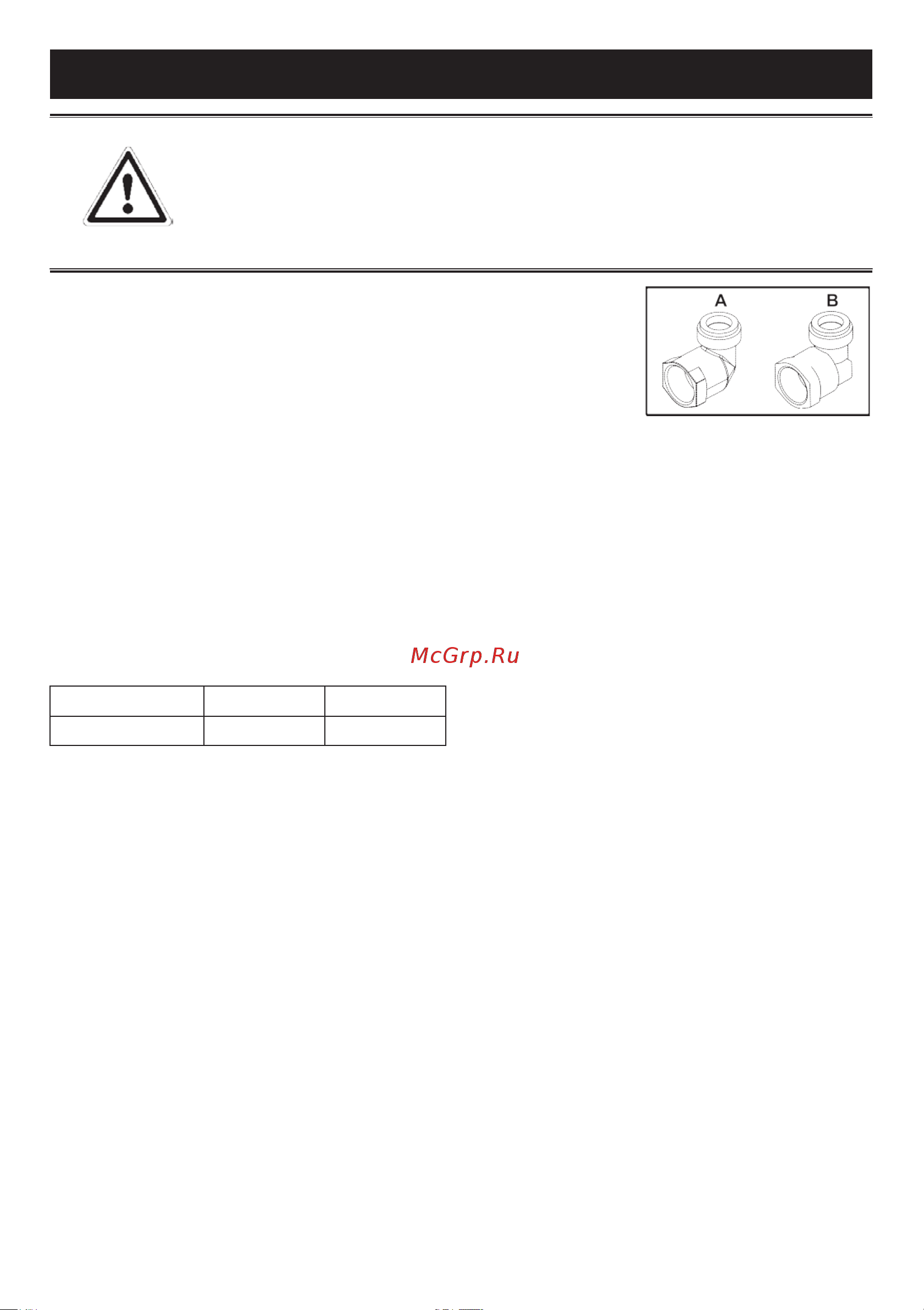

В зависимости от
типа поверхности
поставляется
необходимый тип
крепежных скоб (А
или В).
Порядок установки:
- Снимите подставки и конфорки с плиты.
- Переверните панель и прикрепите кольцевую
прокладку S вдоль внешней границы (рис. 5).
- Разместите панель в отверстии в кухонной
мебели, затем закрепите её винтами V на
крепежных скобах G (рис. 6).
Помещение для установки
Данное оборудование не оснащено
устройством для отвода продуктов сгорания.
Что касается правил вентиляции помещения с
установленным оборудованием обратитесь к
местным законам и правилам.
Минимальный объем помещения для установки
данного оборудования составляет 20м³
Внимание:
Электрическое соединение встроенной
плиты и духовки должно выполняться
отдельно для обеспечения безопасности и
для обеспечения возможности простого
удаления духовки из этого блока.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
8
