10
Следующие инструкции необходимо выполнять в порядке их нумерации, см. рисунки (с теми же
номерами этапов) на последних страницах данного руководства. Инструкции введены в состав
руководства по монтажу.
Примечание: некоторые инструкции различаются для моделей вытяжек с различной шириной и
высотой корпуса, причем на эти различия даны указания в тексте и на рисунках.
1. Сначала потяните панель (ПЕРЕДНЮЮ) вниз.
2. Отведите малый рычаг (в правой части панели) влево.
3. Высвободите его из задней опоры.
4. Проведите на стене до потолка линию, соответствующую осевой линии.
5. Прорежьте шаблон по линии H6 и установите схему сверления на стену (прикрепив липкой
лентой): вертикальная осевая линия, нанесенная на схему сверления, должна совпадать с
осевой линией, нанесенной на стену, а нижняя кромка схемы сверления должна совпадать с
нижней кромкой вытяжки.
Просверлите отверстие.
6. Снимите схему сверления и вставьте дюбели и винты, как показано на рисунке.
7. Частично затяните винты
8. Соберите (только для модели шириной 120 см) и приложите опорную скобу дымохода к стене
на уровне потолка. Просверлите отверстия и установите дюбели, как показано на рисунке.
Зафиксируйте скобу.
9. Только для варианта с вытяжкой - заднее выпускное отверстие: прорежьте отверстие в
задней стенке под вытяжную трубу.
10. Только для варианта с вытяжкой - верхнее выпускное отверстие: выполните отверстие в
потолке под вытяжную трубу.
11. Подготовьте соединение с бытовой электрической сетью.
12. Только для варианта с фильтром: закрепите отражатель на опорной скобе дымохода.
Только для модели шириной 120 см: отражатель поставляется в виде 3 отдельных деталей и
требует сборки в размер.
13. Снимите липкую ленту, фиксирующую блок управляющей электроники к корпусу двигателя.
Примечание: рисунок приведен исключительно для примера, блок может быть временно
закреплен на другой стороне корпуса двигателя.
14. Снимите жировой фильтр(ы).
15. Установите вытяжку на стену.
16 Отрегулируйте вытяжку по горизонтали.

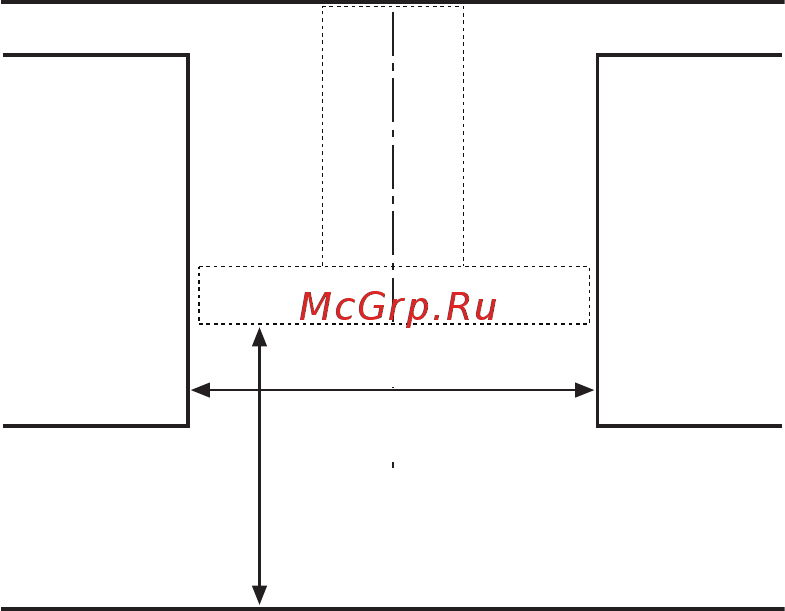

Примыкающая
м
ебель
Примыкающая
м
ебель
Центровая линия65 см (газовые или
к
омбинированные плиты)
50 см (электрические плиты)
в
арочная поверхность
м
ин. 1200 мм (модель шириной 120 см)
мин. 900 мм (модель шириной 90 см)
мин. 700 мм (модель шириной 70 см)
м
ин. 600 мм (модель шириной 60 см)
Установка - инструкции по сборке
ГАБАРИТНЫЕ РАЗМЕРЫ И ТРЕБОВАНИЯ
