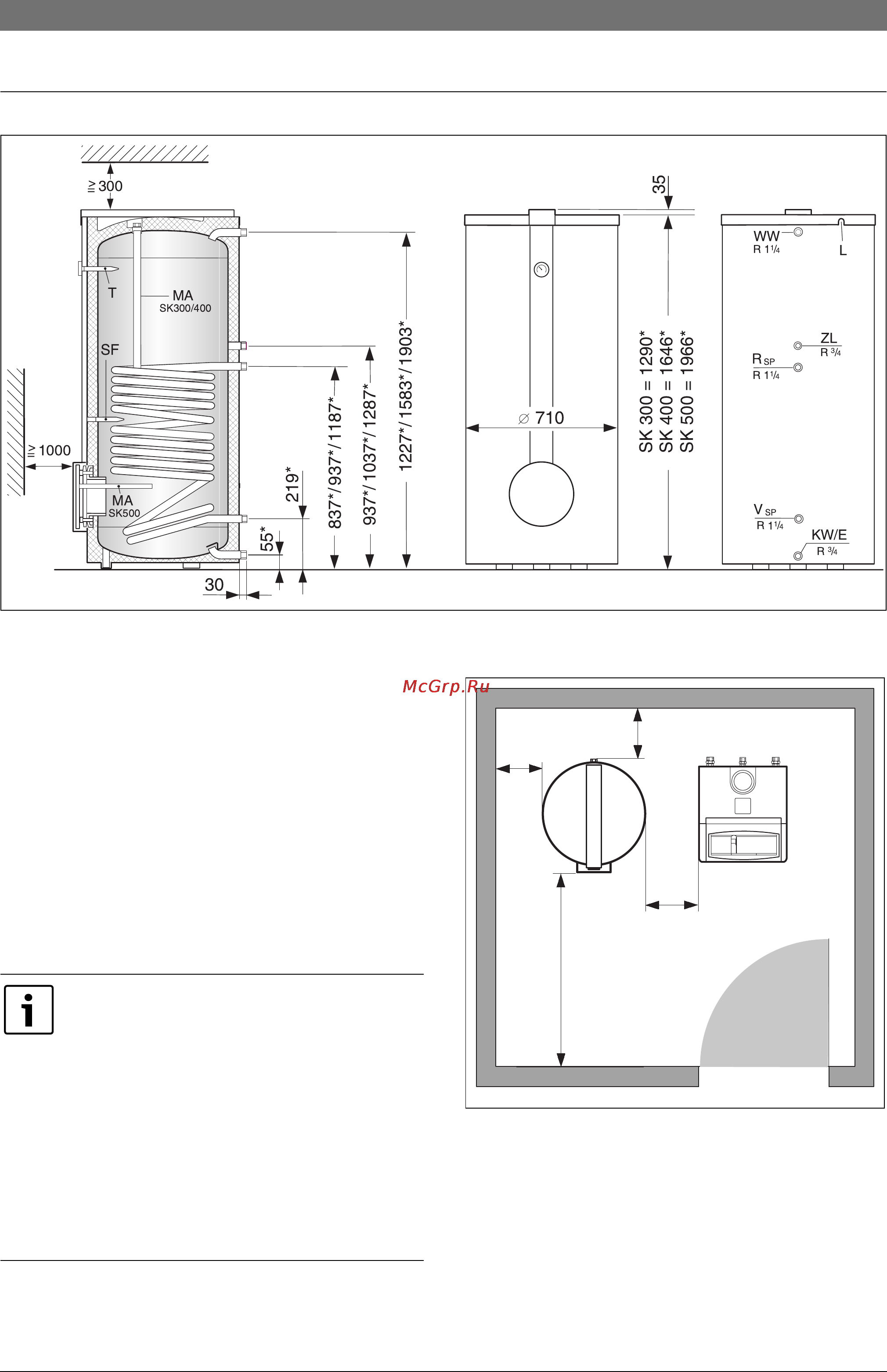

2.7 Технические характеристики / монтажные и присоединительные размеры

Рис 2 Размеры после косой черты относятся к следующему большему исполнению бойлера.

E Опорожнение

KW Вход холодной воды R ¾ (наружная резьба)

L Кабельный ввод температурного датчика бойлера

(термисторного)

MA Магниевый анод

Обратная линия бойлера R ¼ 1 (наружная резьба)

T Погружная гильза с термометром для показания

температуры

SF Температурный датчик бойлера (NTC)

Подающая линия бойлера R ¼ 1 (наружная резьба)

WW Выход горячей воды R 1¼ (наружная резьба)

ZL Подключение циркуляции R ¾ (наружная резьба)

* Размеры приведены при полностью закрученных

опорных ножках. Выворачивая опорные ножки, можно

увеличить эти размеры максимум на 40 мм.

Расстояния от стен

Рис 3 Рекомендуемые минимальные расстояния от

стен

6 720 615 223-01.1O

Замена анода на SK 300-3 ZB и

SK 400-3 ZB:

Выдерживайте расстояния до потолка

≥ 300 мм. У этих бойлеров может

применяться изолированный встроенный

цепной анод.

Замена анода на SK 300-3 ZB:

Выдерживайте расстояние ≥ 1000 мм

перед фланцем бойлера. У этого бойлера

может применяться только

изолированный встроенный стержневой

анод.

6 720 615 223-02.1O

100

200

SK 500 1000
