Установка бойлера | 9RU
6 720 641 279 (2009/09)
3.5 Монтаж
Для уменьшения естественных (гравитационных)
циркуляционных потерь тепла:
B Вмонтировать во все контуры бойлера обратные
клапаны.
-ИЛИ-
B Конструкция подсоединяемых к бойлеру
водопроводов должна исключать естественную
циркуляцию.
B Смонтировать без натяжений соединительные
трубопроводы.
3.5.1 Циркуляция
B Вытащить термометр на верхней крышке бойлера.
B Снять верхнюю крышку бойлера.
B Удалить с помощью инструмента отмеченную
перфорацией часть в центре внутренней стороны
крышки бойлера.
B Удалить заглушку циркуляционного соединения.
B Снова установить верхнюю крышку бойлера и
вставить термометр.
B Установить погружную гильзу ZL 102/1
(принадлежность), циркуляционный насос для
санитарной воды и соответствующий обратный
клапан.
Размерность водопровода циркуляции горячей воды
следует определять в соответствии с DVGW, рабочая
таблица W 553.
В зданиях с не более, чем с 4-мя квартирами, можно
не проводить детальный расчет рециркуляционного
водопровода горячей воды, если соблюдены
следующие условия:
• Внутренний диаметр рециркуляционных, отдельных
и сборных линий не менее 10 мм
• Циркуляционный насос DN 15 с максимальным
протоком 200 л/ч и напором 100 мбар
• Длина линий горячей воды макс. 30 м
• Длина линий циркуляционной системы макс. 20 м
• Снижение температуры макс. 5 K
(DVGW, рабочая таблица W 551)

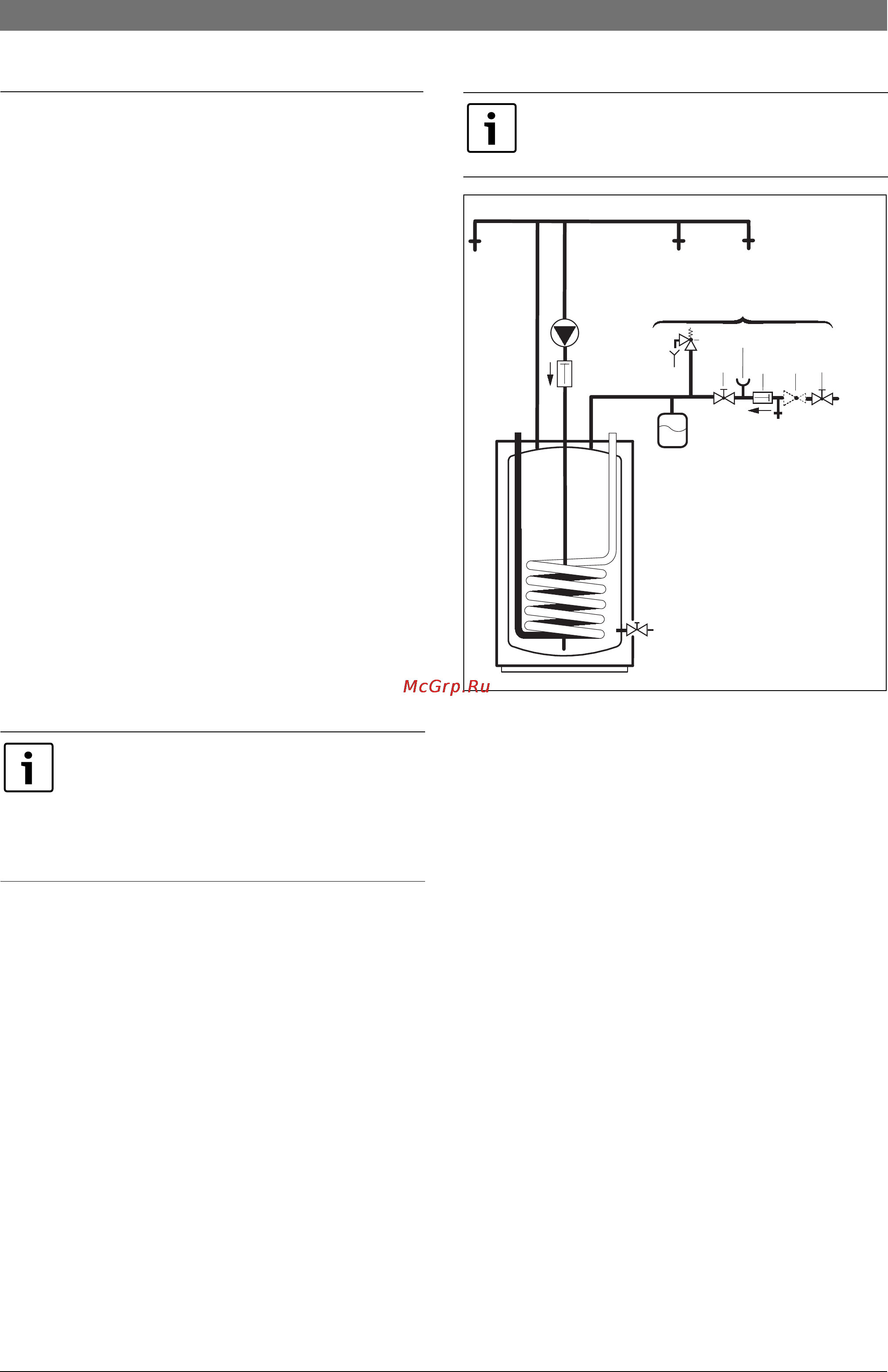

Рис 4 Схема подключения со стороны санитарной
воды
BWAG Pасширительный бак (рекомендация)
E Опорожнение
KW Ввод холодной воды
R
SP
Обратная линия бойлера R ¾ (наружная резьба)
SG Группа безопасности
V
SP
Подающая линия бойлера R ¾ (наружная резьба)
WW Горячая вода R ¾ (наружная резьба)
ZL Подключение циркуляции
10 Предохранительный клапан
14 Сток
15.1 Контрольный клапан
15.2 Обратный клапан
15.3 Патрубок для манометра
15.4 Запорный вентиль
20 Циркуляционный насос на месте монтажа
21 Запорный вентиль (на месте монтажа)
22 Pедукционный клапан (при необходимости, опция)
Принимая во внимание потери тепла,
возникающие при остывании воды,
использовать только циркуляционный
насос ГВС, имеющий регулировку в
зависимости от времени и/или
температуры.
Для простого соблюдения этих правил:
B Установить регулирующий вентиль с
термометром.
KW
WW
ZL
V
R
Sp
Sp
15.2
20
E
BWAG
6 720 612 383-04.1R
10
14
SG
15.4
15.3
15.2
21
22
15.1
