Руководство по эксплуатации ЕМ142 00 000 РЭ
9
ПАНЕЛЬ УПРАВЛЕНИЯ. ЭЛЕКТРОКОНФОРКИ СТОЛА

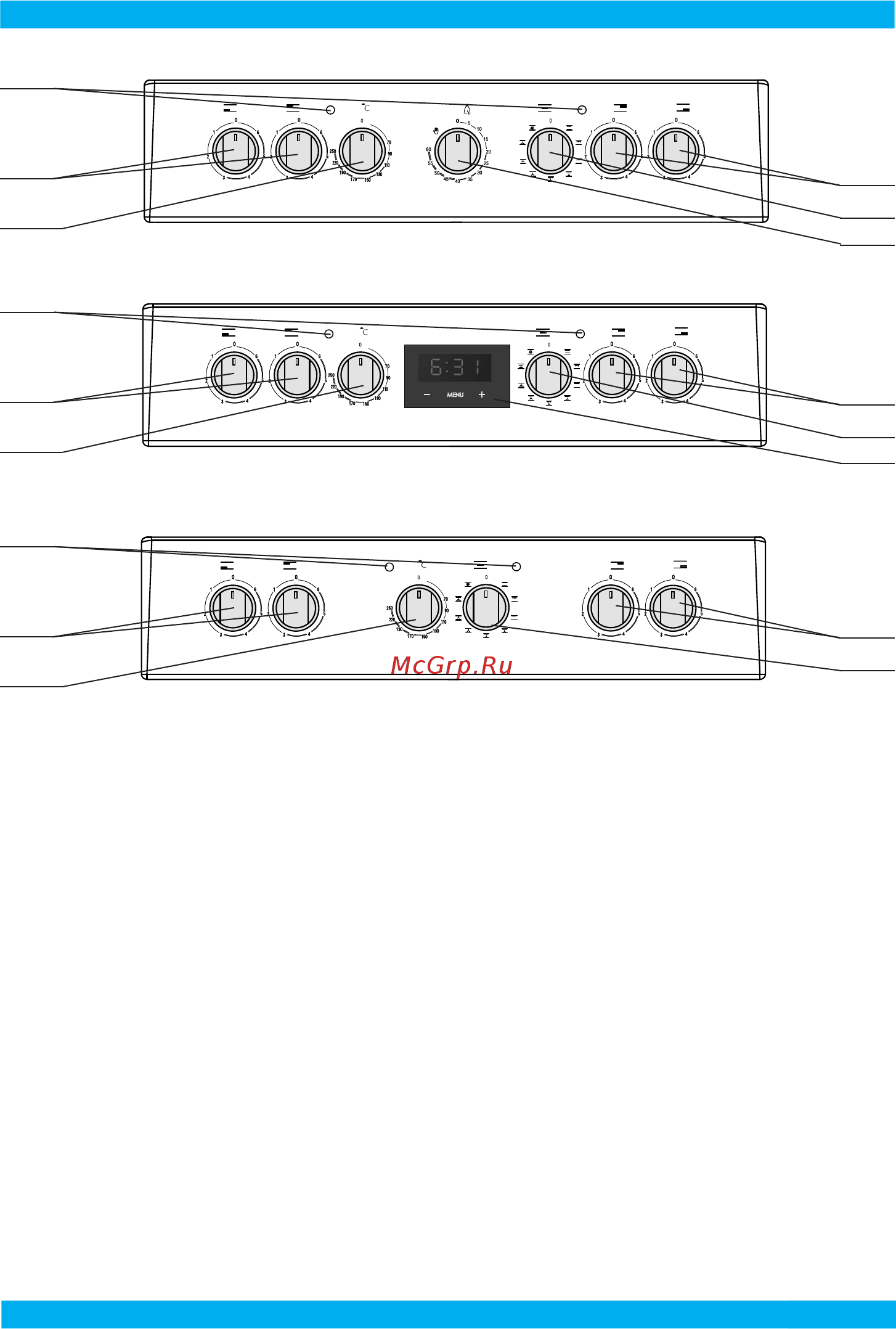

рис. 5. Панель плиты с электромеханическим таймером
рис. 6. Панель плиты с электронным таймером
рис. 7. Панель плиты без таймера
1. Рукоятка управления терморегулятора.
2. Рукоятка управления переключателем мощности электроконфорки.
3. Лампочки индикации.
4. Рукоятка управления переключателя режимов работы жарочного шкафа.
5. Рукоятка управления электромеханического таймера.
6. Таймер электронный.
10. ЭЛЕКТРОКОНФОРКИ СТОЛА
■ На рабочем столе плиты установлены электроконфорки, температура нагрева
которых регулируется переключателями мощности, расположенными на панели
управления.
Внимание! Плиты оснащены устройством блокировки, автоматически
отключающим одну из конфорок (переднюю правую) при включении
жарочного шкафа.
1
2
2
3
5
4
6
1
2
3
2
4
2
4
1
2
3
