Данные бойлеров | 7RU
6 720 641 279 (2009/09)
Мощность протока бойлера горячей воды:
• Указанная в технических данных максимальная
мощность протока определена при температуре
подачи отопления в 90 °C, 45 °C санитарной воды в
местах забора, 10 °C подачи холодной воды и
максимальной мощности нагрева бойлера
(мощность отопительного котла должна быть не
меньше, чем мощность нагревательной
поверхности бойлера.
• При уменьшении указанного протока отопительной
воды, мощности нагрева бойлера или температуры
подачи отопительного котла соответственно
снижается мощность бойлера в режиме протока, а
также число мощности (N
L
).

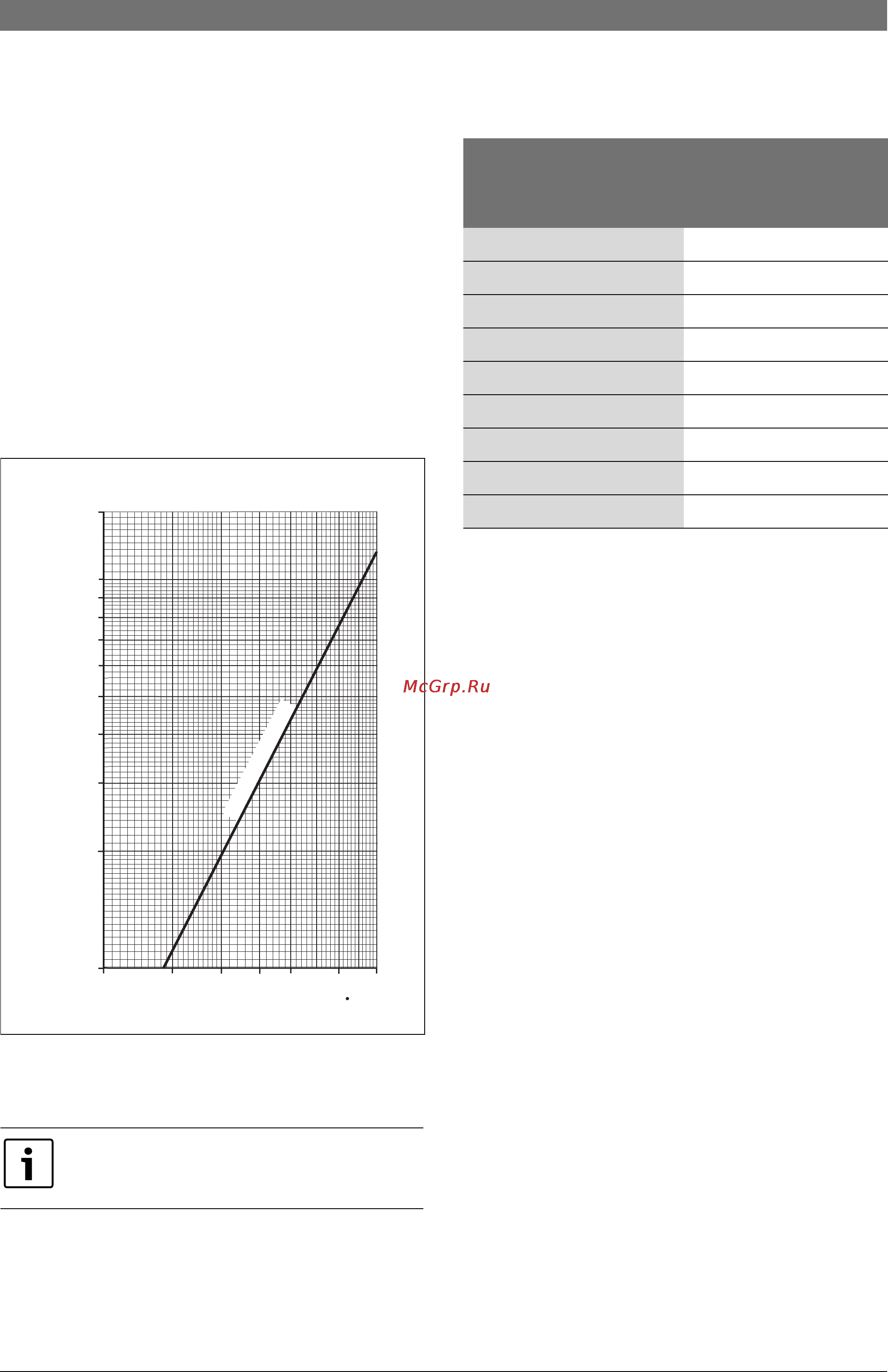

Потери давления в нагревательном змеевике (бар).
Рис 3
Δp Потери давления
V Расход отопительной воды
Результаты измерения температурным датчиком
бойлера (термисторным)
На диаграмме потери давления в сети
трубопроводов не принимаются во
внимание.
5,0
4,0
3,0
2,0
1,0
(m
/h)
3
0,01
0,02
0,03
0,04
0,05
0,06
0,08
6 720 612 383-03.2O
Δ
p
(bar)
V
0,07
0,09
0,10
0,15
1,5
2,5
ST 120 / 160 -2 E.
.
Температура воды в
бойлере
Сопротивление
датчика
[ °C] [ Ω]
20 14772
26 11500
32 9043
38 7174
44 5730
50 4608
56 3723
62 3032
68 2488
Таб. 4
