Монтаж (только для специалистов) | 17RU
3.2.2 Подключение аналогового соединения
1-2-4 (только у FR 100)
Допустимая длина провода от FR 100 до
отопительного прибора:
B Подключите FR 100 к отопительному
прибору через аналоговое соединение 1-2-4
(24 В пост. тока).

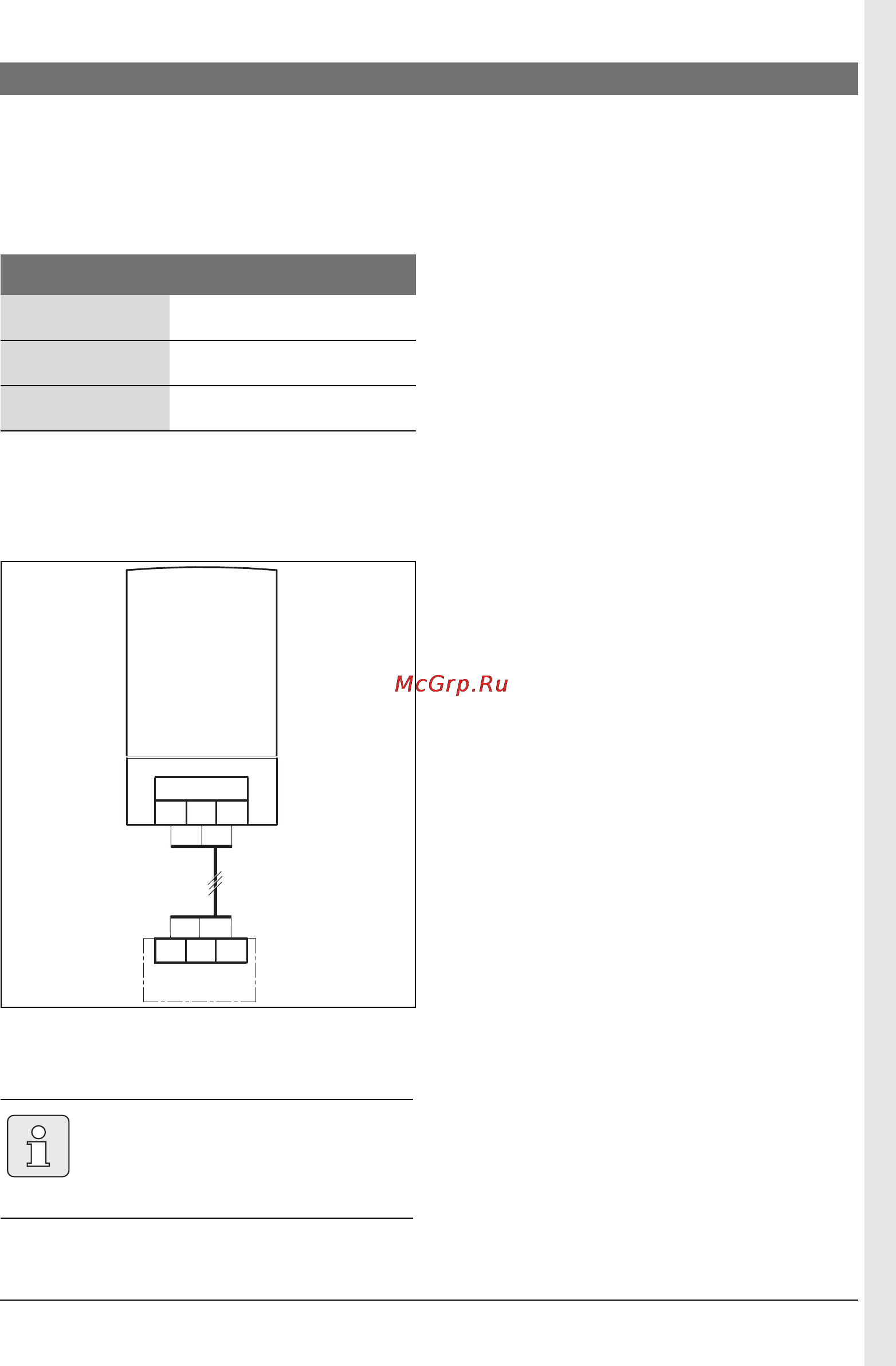

Рис 11 FR 100 подключен через аналоговое
соединение 1-2-4.
Длина провода Сечение
≤ 20 м
0,75 мм
2
– 1,50 мм
2
≤ 30 м
1,00 мм
2
– 1,50 мм
2
≥ 30 м
1,50 мм
2
Таб. 4
Через третий контакт регулятор
определяет, что он подключен не
через шину, а через аналоговое
соединение 1-2-4.
FR 100
1
2
4
1
2
4
1
2
4
1
2
4
DC 24V
6 720 613 058-04.1R
