При помощи рулетки сделайте следующую разметку: проведите линию вверх от варочной

поверхности по стене вверх до потолка. Данная линия должна выступать осью симметрии

для устанавливаемой вытяжки. Перпендикулярно проведенной линии на высоте

предполагаемого монтажа (обычно 700 мм от варочной поверхности до панели управления

вытяжкой плюс дополнительно высота до монтажных отверстий на корпусе вытяжки -

сверьтесь с Вашим изделием либо приложите вытяжку к стене в предполагаемом месте

монтажа) проведите еще одну, поперечную ось симметрии в обе стороны общей длиной,

равной расстоянию между креплениями устанавливаемого изделия (см. далее). Левое и

правое окончания этой линии – места для установки монтажных дюбелей для навешивания

вытяжки – просверлите по разметке два отверстия для прилагаемого крепежа. Установите

дюбеля и заверните в них монтажные крючки.

Установка фальштрубы вытяжки осуществляется следующим образом: оступите от потолка

необходимое расстояние и обозначьте точку на условной вертикальной оси, ранее

отведенной для монтажа корпуса вытяжки. Проведите через эту точку поперечную осевую

линию и симметрично обеим сторонам приложите к ней монтажный кронштейн, идущий в

комплекте. Аналогично вышеописанной процедуре для монтажа корпуса, наметьте

отверстия для крепежа, используя кронштейн как шаблон, просверлите их, далее

установите в них дюбеля и смонтируйте кронштейн при помощи прилагаемых шурупов.

Обязательно сверяйте все приводимые размеры с фактическими размерами креплений

Вашего изделия – они могут отличаться для определенных моделей. При помощи

прилагаемых винтов закрепите фальштрубу на кронштейне и присоедините ее к корпусу

вытяжки.

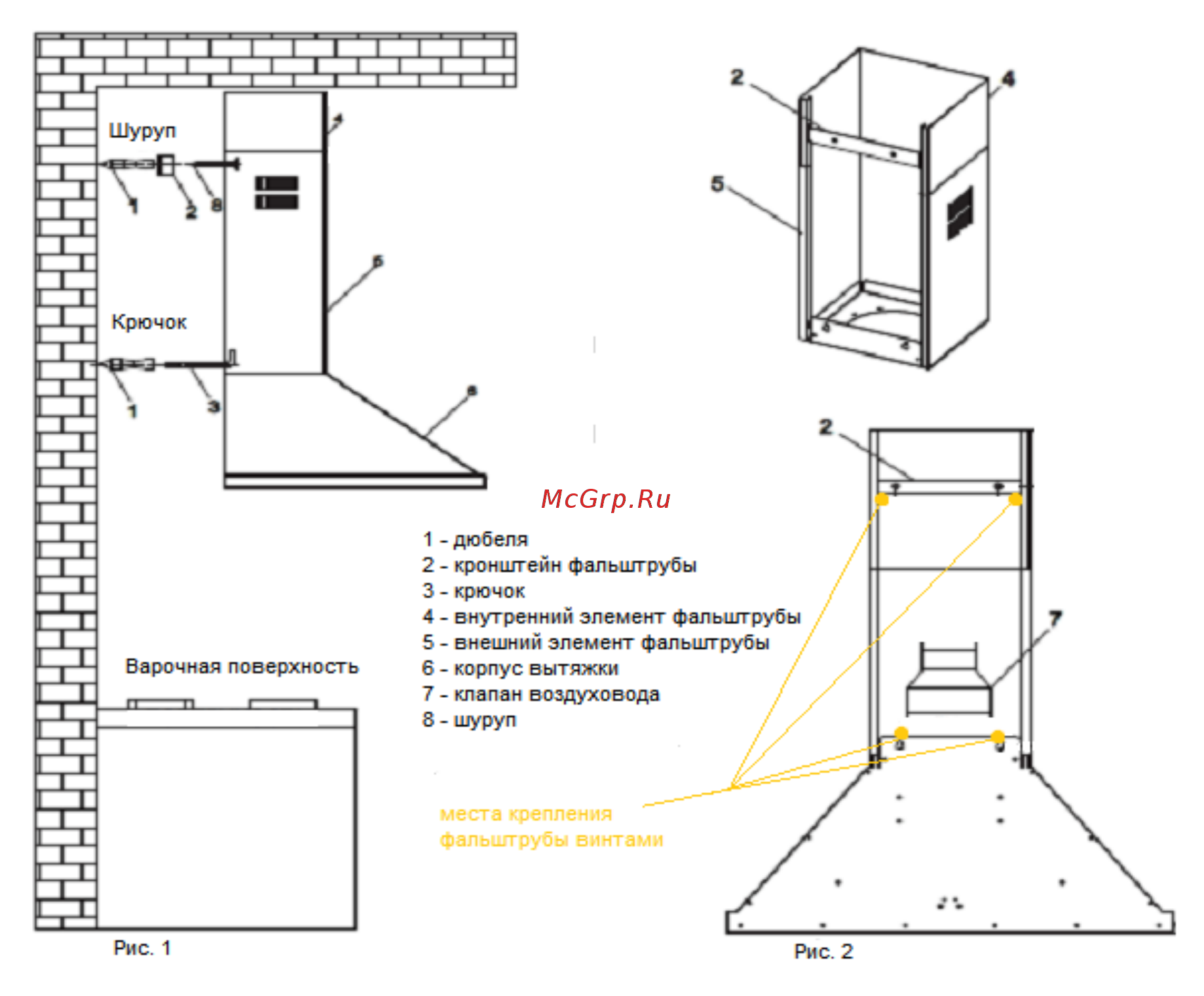

Наглядно процесс монтажа проиллюстрирован ниже (рис. 1 – установка корпуса; рис. 2 –

установка фальштрубы).
