5-16 Устранение неисправностей
Внутри принтера

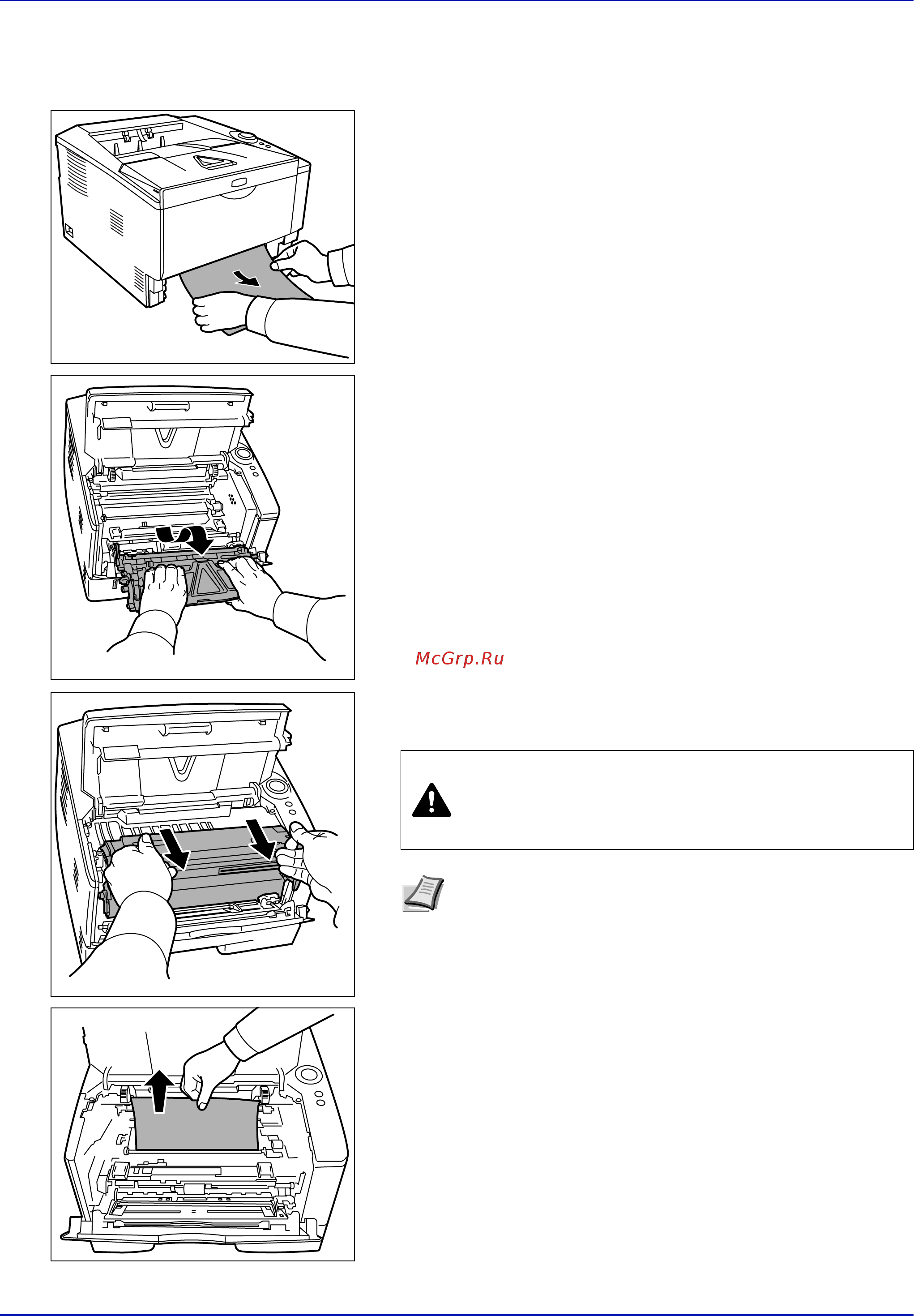

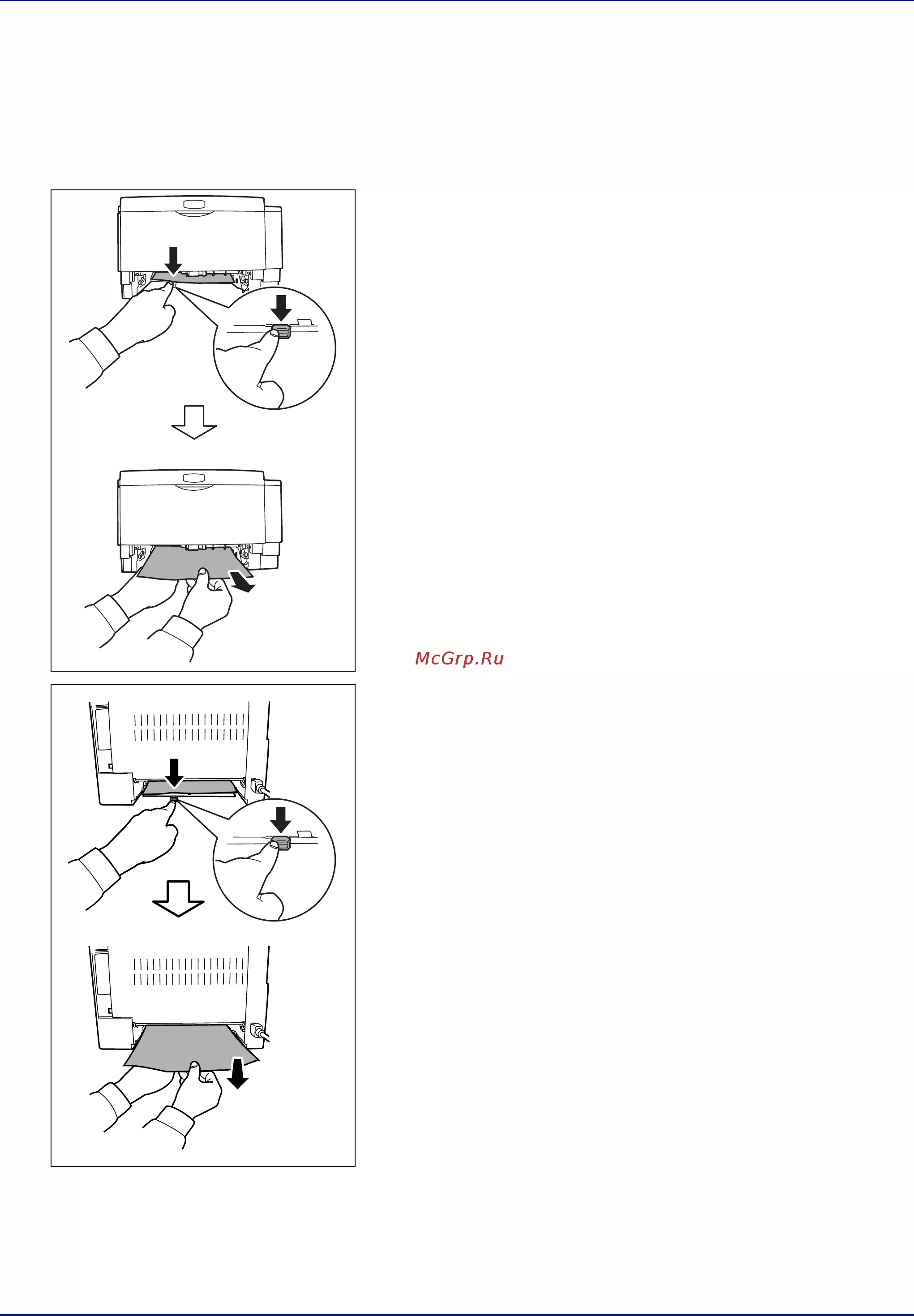

1 Полностью извлеките из принтера кассету с бумагой. Удалите
замятую бумагу.
2 Откройте верхнюю и переднюю крышки и извлеките узел
проявки из принтера вместе с картриджем с тонером.

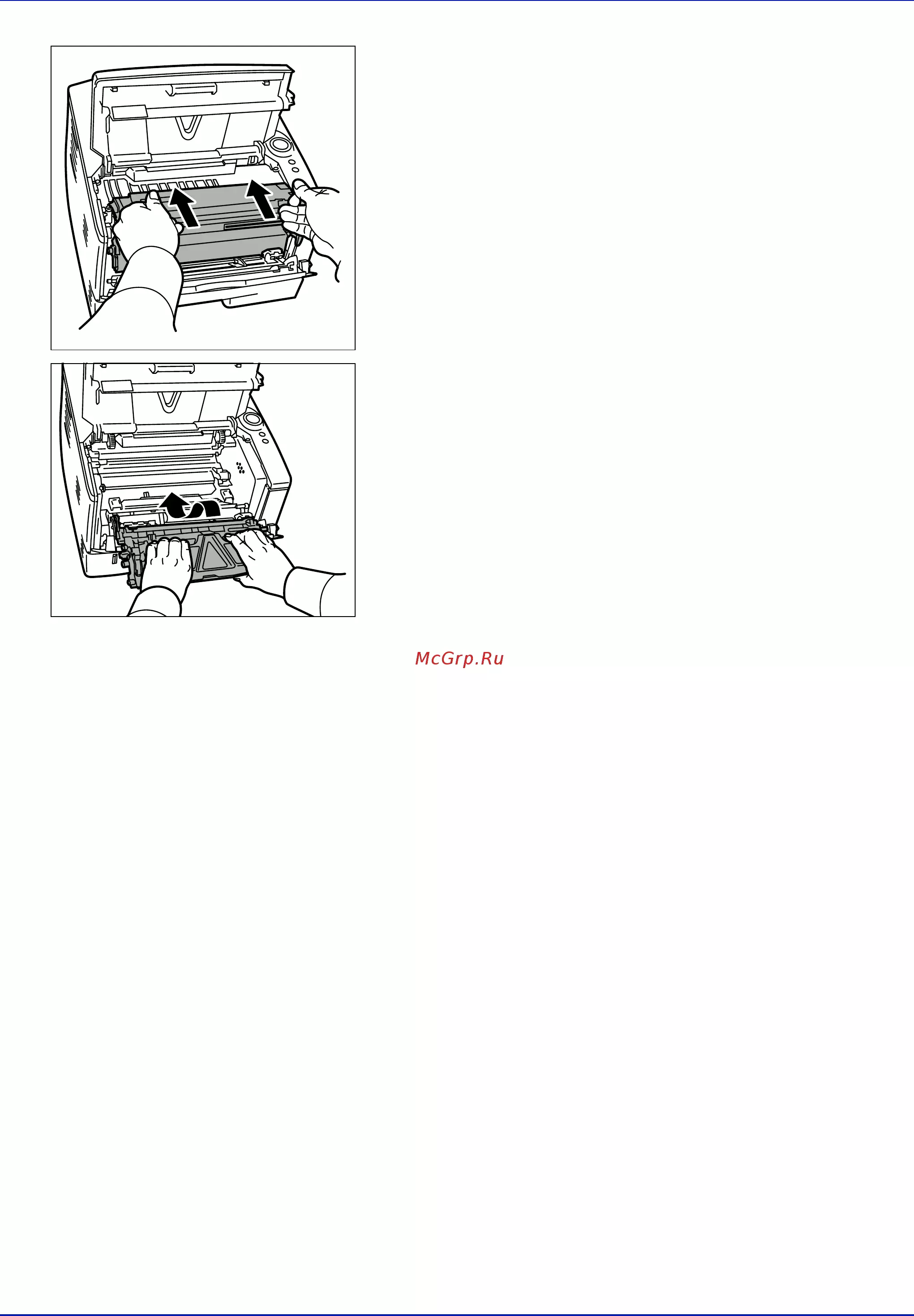

3 Удалите барабанный блок из принтера, обеими руками
удерживая зеленые рычаги.
4 Если бумагу прижали валики, протяните ее вдоль нормального
направления подачи.
ВАЖНО Не пытайтесь извлечь бумагу, которая уже была
частично подана. Перейдите к шагу 2.
ВНИМАНИЕ Аппарат для термического
закрепления тонера, установленный внутри
принтера, очень горячий. Во избежание ожогов не
дотрагивайтесь до него.
Примечание Барабан чувствителен к свету. Никогда не
оставляйте узел проявки на свету более 5 минут.
