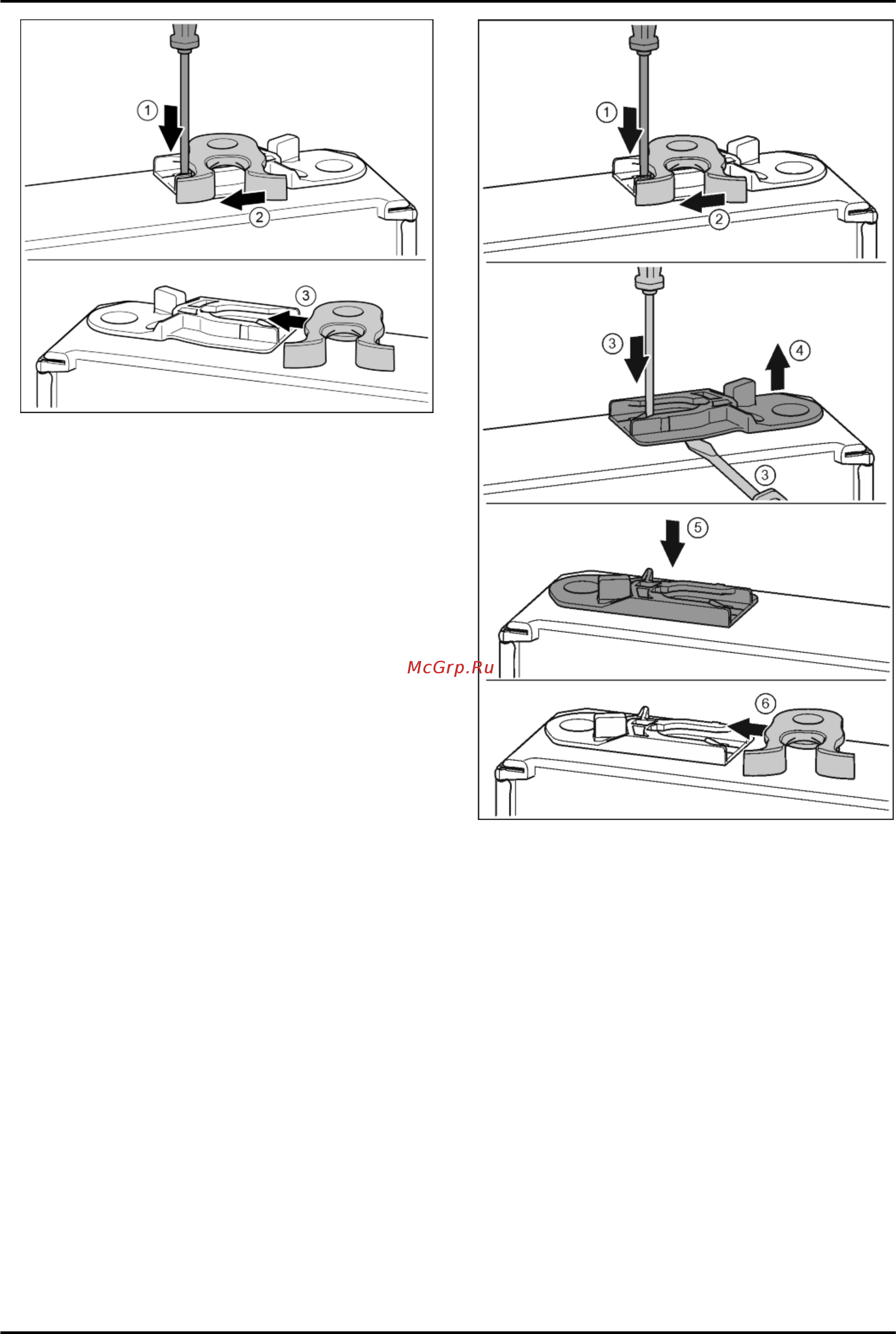

Fig. 18

Нижняя сторона двери смотрит вверх: повернуть дверь.

Нажать накладку шлицевой отверткой вниз.

Fig. 18 (1)

Запорный крючок вывести из направляющей.

Fig. 18 (2)

Запорный крючок вставить в направляющую с другой

стороны.

Fig. 18 (3)

Верхняя сторона двери смотрит вверх: повернуть дверь.

Верхняя дверь

Fig. 19

Нижняя сторона двери смотрит вверх: повернуть дверь.

Нажать накладку шлицевой отверткой вниз.

Fig. 19 (1)

Запорный крючок вывести из направляющей.

Fig. 19 (2)

Извлечь направляющее гнездо: нажать накладку

шлицевой отверткой и одновременно переместить ее

шлицевой отверткой под направляющее гнездо.

Fig. 19 (3, 4)

Прилагаемое при поставке направляющее гнездо вста-

вить на другой стороне корпуса.

Fig. 19 (5)

Запорный крючок вставить в направляющую.

Fig. 19 (6)

Верхняя сторона двери смотрит вверх: повернуть дверь.

Ввод в работу

12 * Наличие в зависимости от модели и комплектации
