Krona BDX 60126 ht [20/32] Посудомоечные машины

Инструкция по установке и эксплуатации

ПОСУДОМОЕЧНЫЕ МАШИНЫ

Инструкция по установке и эксплуатации

РАЗМЕРЫ И УСТАНОВКА

ДЕКОРАТИВНОЙ ПАНЕЛИ

Подготовка к установке

1. Декоративная деревянная панель,

прикрепляемая к дверце посудомоеч-

ной машины, должна быть подготовлена

в соответствии с чертежом, представ-

ленным на рис. 3.

2. Установите крепления на декора-

тивную деревянную панель и с их по-

мощью прикрепите ее к дверце машины

(рис. 4а).

После размещения декоративной па-

нели укрепите ее на дверце машины при

помощи винтов (рис. 4b).

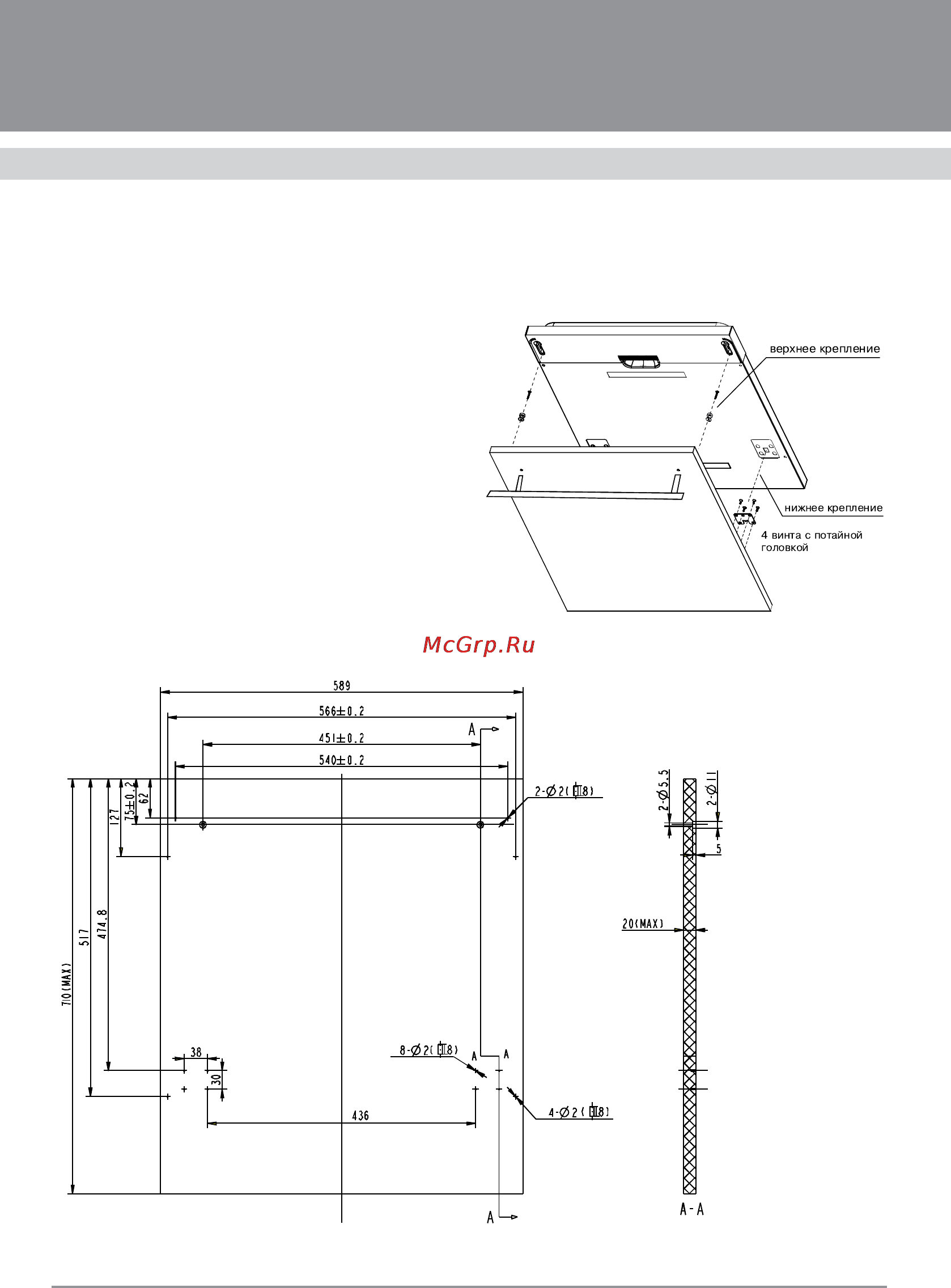

Рис. 4а. Установка декоративной

панели.

Рис. 3. Все размеры приведены в мм.
