Мастерица EJ-0401M [2/2] Руководство по

13 Консервация

Консервацию соковыжималок следует проводить согласно

ГОСТ 9.014-78.

Вариант временной противокоррозионной защиты В3-1 с применением

упаковочного средства УМ-1 по варианту внутренней упаковки ВУ-1.

Консервация должна обеспечивать хранение упакованных изделий в

течение гарантийного срока.

Соковыжималка электрическая бытовая EJ-0401M

заводской №_________, подвергнута консервации согласно требованиям

ТУ3468-001-08632834-2006.

Консервацию произвёл_________________.

(подпись)

14 Свидетельство о приёмке

Соковыжималка электрическая бытовая EJ-0401M

заводской №__________________________

Соответствует ТУ3468-001-08632834-2006

Дата выпуска ___________20 г.

Штамп ОТК (клеймо приёмщика )

Подпись или штамп проверяющего на:

электробезопасность ______________

функционирование________________

15 Гарантии изготовителя

15.1 Предприятие - изготовитель гарантирует безотказную и надёжную

работу соковыжималки в течение 12 месяцев со дня продажи, но не более 18

месяцев с даты изготовления.

15.2 Если в течение гарантийного срока в изделии обнаружены дефекты по

вине изготовителя, ремонт осуществляет предприятие-изготовитель.

15.3 Предприятие-изготовитель не несёт ответственность и не возмещает

ущерб за дефекты, возникшие по вине потребителя или торгующей

организации (небрежное хранение, обращение, транспортирование,

нарушение правил пользования, изложенных в настоящем руководстве по

эксплуатации). Претензии и предложения по улучшению качества

продукции направлять по адресу e-mail: service@masterica.ru

В НИ МАНИЕ ! Ес ли дв иг атель за ли т со ко м в ре зул ьт ате

неправильной эксплуатации (несоблюдение рекомендаций по

пункту 6.4), то изделие гарантийному ремонту не подлежит.

не отрывать резко от стола.

8 Транспортирование

8.1 Требования к транспортированию

8.1.1 Транспортирование соковыжималок должно осуществляться

всеми видами транспорта в крытых транспортных средствах в соответ-

ствии с правилами, действующими на конкретном виде транспорта.

8.1.2 Условия транспортирования соковыжималки в части воздействия:

- механических факторов - по группе С, ГОСТ 23216-78;

- климатических факторов - по группе 4(Ж2) ГОСТ 15150-69;

- при температуре от плюс 40 С до минус 40 С.

о о

8.1.3 При транспортировании должна быть исключена возможность

перемещения соковыжималок внутри транспортных средств. После

перевозки соковыжималки должны быть работоспособными и не иметь

повреждений.

9 Хранение

9.1 Требования к хранению

9.1.1 Хранить соковыжималку в упаковке необходимо в сухом,

проветриваемом помещении, защищённом от прямых попаданий

о о

солнечных лучей, при температуре не ниже плюс 5 С и не выше плюс 40 С.

Не следует оставлять соковыжималку вблизи открытого огня.

9.1.2 Условия хранения соковыжималки по группе 1(Л)ГОСТ 15150-69.

10 Ремонт

10.1 Требования к ремонту

Ремонт соковыжималки должен осуществляться на предприятии-

изготовителе или специалистами сервисных центров с использованием

запасных частей, выпущенных предприятием-изготовителем.

11 Утилизация

11.1 Требования к утилизации

После прекращения эксплуатации соковыжималки, по истечении

назначенного срока службы, потребителю, осуществляющему

эксплуатацию, необходимо передать её лицу, ответственному за

утилизацию.

12 Перечень возможных неисправностей и методы

устранения

12.1 Описание возможных неисправностей и способы их устранения

приведены в таблице 1.

сетке барабана. Загрузка овощей и фруктов свободная, без применения

специальных приспособлений.

Переведите ручку переключателя 8 в положение «ВКЛ», при этом

начнёт вращаться вал электродвигателя с барабаном.

Приподнимите одной рукой заглушку 11, и через загрузочное

отверстие второй рукой загружайте плоды один за другим c интервалом

2-3 сек.

Ориентируясь на количество полученного сока от 1 литра, в

зависимости от твёрдости и спелости плодов, прекратите загрузку, дайте

проработать электродвигателю некоторое время для окончательного

отжима сока. После того, как сок перестал вытекать, переведите клавишу

выключателя в положение «О» (”ВЫКЛ”).

Для остановки барабана осуществляйте электродинамическое

торможение путём кратковременного (4...8 с) перевода клавиши

выключателя в положение «Торм» и держите её нажатой до полного

останова барабана в течение 7-8 сек., но не более 8 сек., во избежание

выхода из строя элементов электросхемы.

Удалите отжатые отходы, для чего поверните фиксатор 14 относительно

корпуса в положение, обеспечивающее свободный съём крышки 6,

выньте сетку 5, встряхните или очистите деревянной лопаточкой её над

приготовленной посудой для отходов до полной очистки, при

необходимости промойте сетку струёй воды. Своевременная очистка

барабана от отжатых отходов необходима для предотвращения сильной

вибрации и более высокой степени отжима.

После окончания работы выключите соковыжималку, отсоедините

провод с вилкой 12 от сети и приступите к разборке. Все детали снимите в

порядке, обратном сборке. Снятые детали промойте водой, протрите

мягкой сухой тканью. Проводя разборку и протирку, не допускайте

попадания влаги внутрь станины соковыжималки, это может привести к

порче электропривода. Во избежание деформации пластмассовых

деталей соковыжималки не мойте их горячей водой, не кладите на

горячую плиту. Детали соковыжималки оберегайте от ударов и падений.

Особенно оберегайте барабан, так как погнутость его может вывести

соковыжималку из строя.

Вид и состояние исходного продукта переработки может быть довольно

многообразным. Продукты отличаются друг от друга по твёрдости,

сахаристости, свежести, а от этого, в свою очередь, зависит качество

работы соковыжималки.

Частичное попадание размельчённой массы в сок не является признаком

ненормальной работы соковыжималки, а зависит от вида и качества

плодов.

Соки некоторых овощей и фруктов содержат красящие вещества,

которые в процессе работы соковыжималки оседают на стенках

пластмассовых деталей в виде цветного налёта. Этот налёт не влияет на

качество выжимаемых в дальнейшем соков и удаление его со стенок

пластмассовых деталей не является обязательным.

7 Техническое обслуживание

7.1 Долговечность и безотказность соковыжималки зависит от

правильного ухода за ней согласно требованиям настоящего руководства.

7.2 Оберегайте все детали соковыжималки от повреждений. Не

допускайте соприкосновение пластмассовых деталей с активными

растворителями. Не сушите пластмассовые детали на предметах,

температура которых превышает плюс 40 С или вблизи огня.

7.3 Мойте загрязнённые поверхности 0,5-2% содовым раствором или

мыльной водой с помощью мягкой ветоши. Применение песка,

металлических щеток, мыльно-песчаных и других активных моющих

средств не допускается.

7.4 Запрещается мыть станину и электропривод под струёй воды

7.5 С целью исключения залипания фиксатора, после окончания

работы соковыжималки осуществлять тщательную протирку мягкой

ветошью, смоченной 0,5-2% содовым раствором поверхности корпуса,

контактирующей с фиксатором.

7.6 Не рекомендуется для промывки сетки применять грубые щётки,

осуществлять резкое встряхивание и прочее, что может нарушить

целостность её краёв, промывать её необходимо только под струёй воды.

7.7 С целью исключения выпадения присосок, рекомендуется снимать

соковыжималку со стола, перемещая её в горизонтальном направлении,

В процессе эксплуатации соковыжималки возможно возникновение

следующих критических отказов:

- выход из строя электродвигателя;

- выход из строя элементов электросхемы.

Отказы, причиной которых является нарушение правил и норм эксплуа-

тации, при оценке надежности не учитывать.

Критерии предельных состояний:

- износ дорожек и тел качения подшипников электродвигателя до

предельного состояния;

- достижение изделием назначенного срока службы.

Остановка электро-

двигателя во время

работы (слышен гул)

Возможная

При включении соко-

выжималки в электро-

сеть и установке пере-

ключателя в рабочее

положение электро-

двигатель не работает

Неисправность электро-

двигателя, шнура или

выключателя

Неисправная розетка Проверить наличие напряжения в

розетке с помощью переносной

лампы

Проверить исправность электро-

проводки, мест присоединения

проводов

неисправность

Вероятная причина Метод устранения

Устраняется только специалистами

ремонтных предприятий

Скрежет при включе-

нии соковыжималки

камерой регулировочных шайб

Повышенная Скопление большого Снять крышку, вынуть сетку и

количества отжатых отходов удалить отходы

Отсутствие зазора между Проверить правильность сборки

теркой и загрузочной Отрегулировать зазор с помощью

вибрация

Скопление большого

количества отжатых отходов

Снять крышку, вынуть сетку и

удалить отходы

Обозна

чение

Наименование

Кол.

Примеч.

Электродвигатель КД 160 4/56 РКА 160 Вт 1350мин

-1

220В 1

50 Гц исп. IМ3681 ТУАМИВ 521.723.000 ТУ

SA Переключатель КСD1-20741 ВВ 1

С Конденсатор К78-22-450В-8 мкФ

ЦАВЯ.673.635.001 ТУ

КВ1 Кабель управления СВ 1

ХР Шнур ПВС-ВП2х0,75 1,7м белый 1

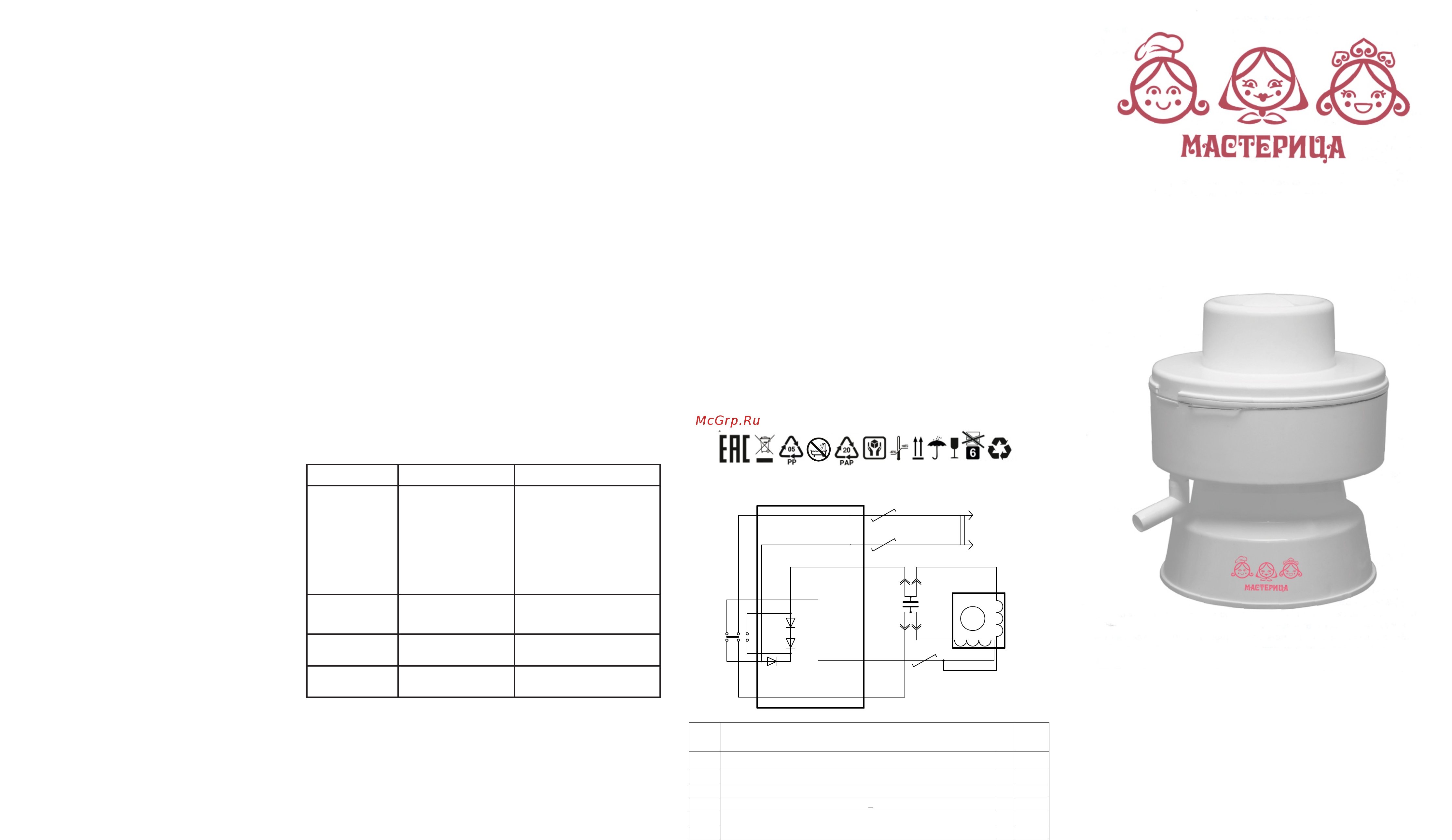

Рисунок 2 - Схема электрическая принципиальная

50Гц

ХР

Черный

ХS3ХS4

ХS2 ХS1

220В

Синий

Красный

Желтый

Черный

8мкФ 450В

В2

В1

С1С2

Сетевой

шнур

СОКОВЫЖИМАЛКА

ЭЛЕКТРИЧЕСКАЯ

РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

Производитель: ПАО “Пензмаш”

Адрес производителя: 440052, г. Пенза, ул. Баумана, 30

Срок службы: 10 лет

Гарантийный срок: 12 месяцев

Сделано в России.

Электрическая соковыжималка торговой марки «Мастерица» модель

EJ-0401M для бытового применения.

Материал изготовления: пластик РР05,

сетевой провод - медь, алюминий, ПВХ.

Дата выпуска:

Модель: EJ-0401M
