23

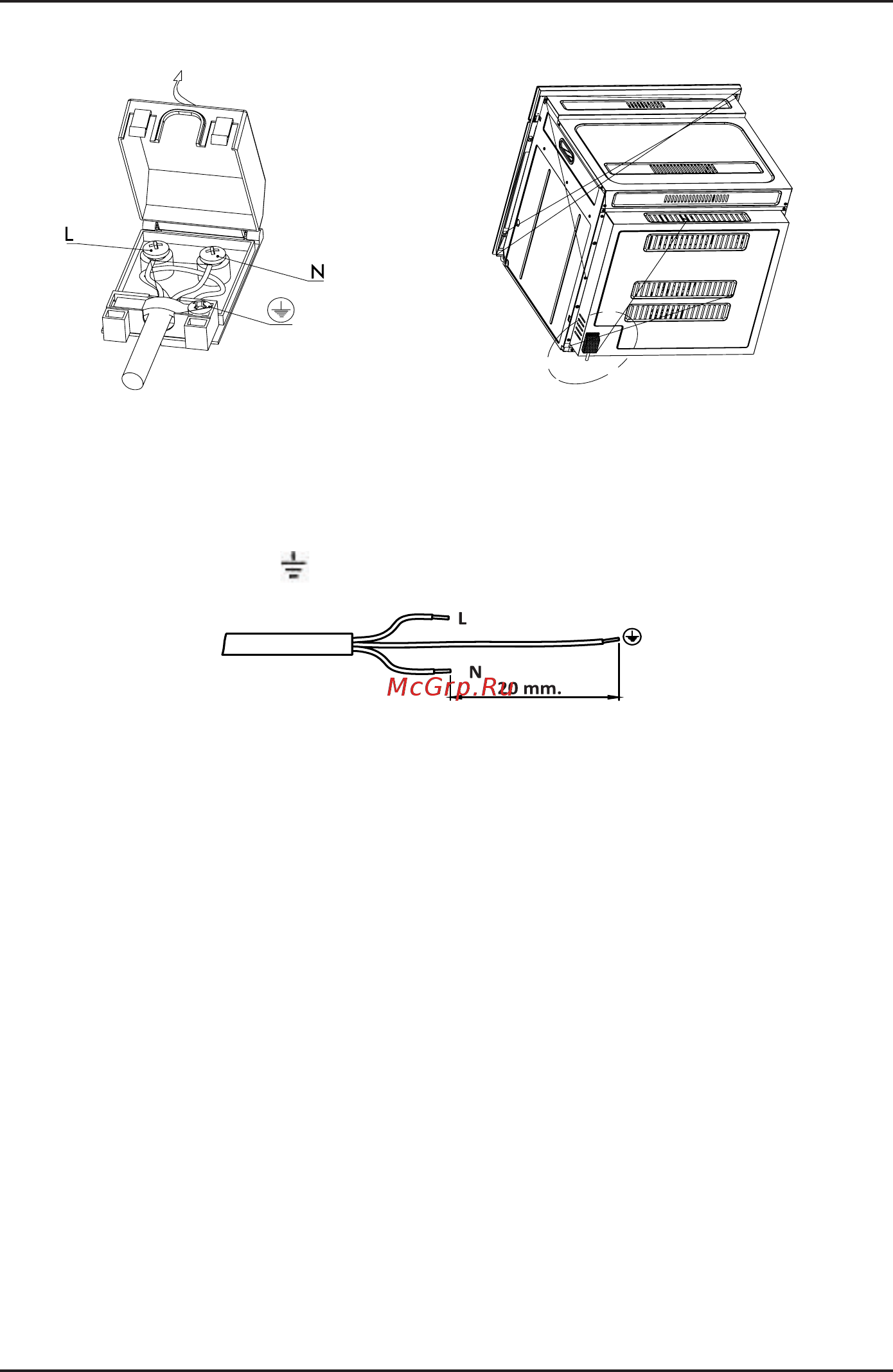

СБОРКА / ЗАМЕНА СИЛОВОГО КАБЕЛЯ
5
На источнике питания должен быть установлен выключатель высокого напряжения, для возмож-
ности полного обесточивания электропитания прибора.
Используйте только гибкий электрический кабель, тип: H05RR-F / H05RN-F (3 x 1.5 мм
2
).
Электрический кабель должен быть надежно закреплен в клеммной коробке специальными
винтами.
Подсоедините кабель к клемме L, нейтральный кабель- к клемме N, а желто-зеленый ка-
бель к клемме заземления . Желто-зеленый кабель должен быть длиннее, чем другие два
минимум на 20 мм.
4
Убедитесь, что кабель не проходит рядом и не контактирует с поверхностями, достигающими
температуры выше 75°С.
ЗАЗЕМЛЕНИЕ
Установка, подсоединения и заземления электрической системы должны соответствовать положе-
ниям европейских стандартов, а также действующим местным нормтаивам.
Данный бытовой прибор требует заземления для защиты от коротких замыканий и электрического
рассеивания. Поэтому, прибор должен подключаться к соответствующей электрической сети.
Кабель заземления не должен прерываться выключателем.
ВНИМАНИЕ! ПЕРЕД ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ ПРИБОРА СЛЕДУЕТ
ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ. ПРОИЗВОДИТЕЛЬ НЕ НЕ-
СЕТ ОТВЕТСТВЕННОСТИ ЗА НАНЕСЕНИЕ МАТЕРИАЛЬНОГО УЩЕРБА ИЛИ УЩЕРБА
ЗДОРОВЬЮ ЛЮДЕЙ, ВОЗНИКШЕГО ВСЛЕДСТВИЕ НЕНАДЛЕЖАЩЕГО ЗАЗЕМЛЕНИЯ
ПРИБОРА.
При замене электрического кабеля убедитесь, что он соответствует действующим стандартам и под-
ходит по техническим характеристикам изделия.
