Установка прибора | 25RU
6 720 619 778 (2009/10)

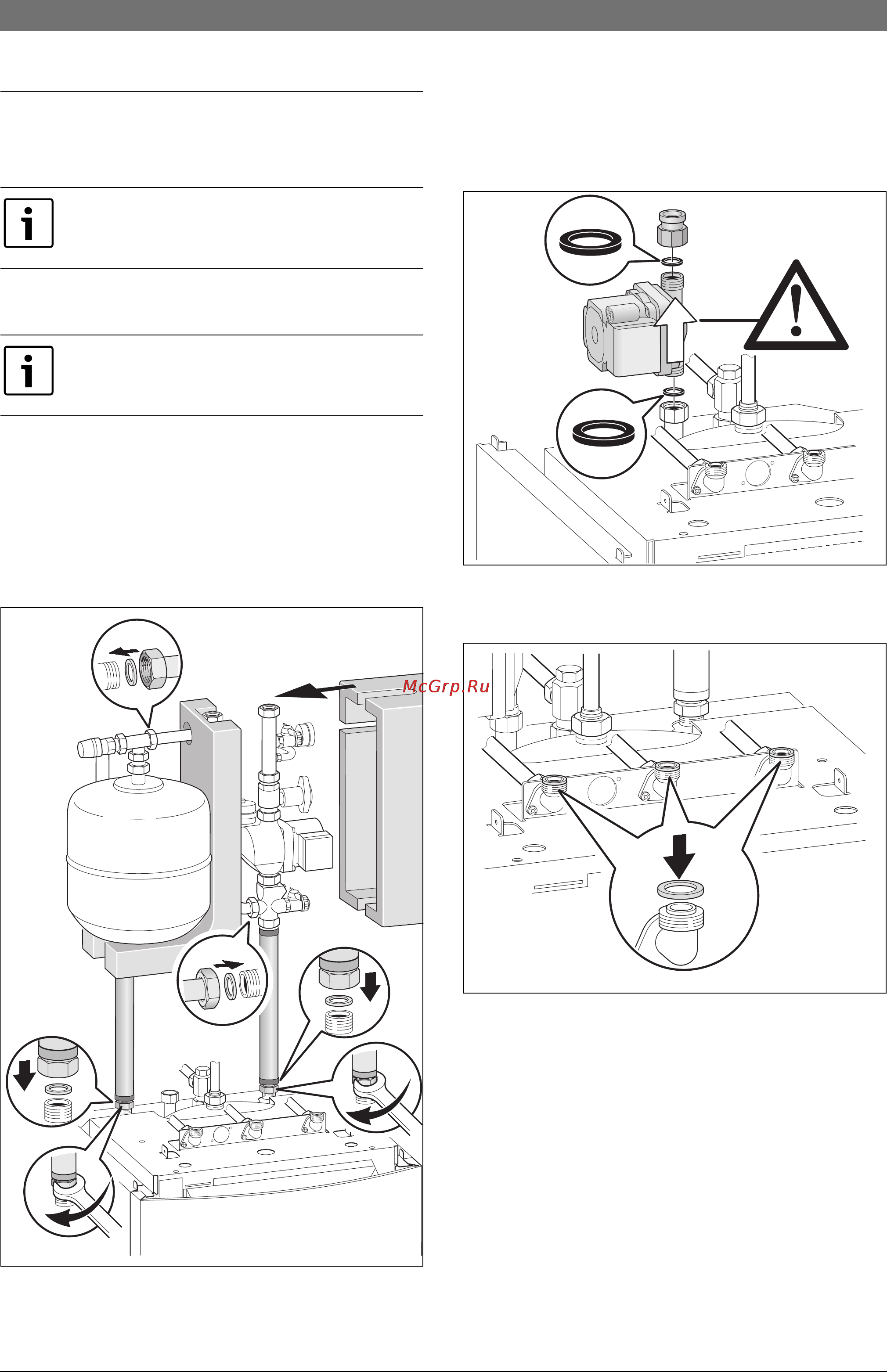

5.6 Монтаж и подключение к бойлеру
подающей и обратной линий
солнечной системы и котла
1. Приверните подающую линию солнечной системы с
уплотнением к бойлеру.
2. Приверните обратную линию солнечной системы в
сборе с уплотнением к бойлеру.
3. Смонтируйте соединительную трубу с
уплотнениями.
4. Затяните все резьбовые соединения.
5. Установите изоляцию для насоса солнечной
системы.
Рис 14
B Смонтируйте загрузочный насос бойлера с
резиновым уплотнением.
B Смонтируйте переходник с резиновым
уплотнением.
Рис 15
B Уложите уплотнения на бойлер.
Рис 16
B Удалите соединительную планку на обратной и
подающей линиях отопления и на подключении
газа.
B Установите котёл на бойлер.
Подающую и обратную линии солнечной
системы можно менять местами, что не
влияет на работу установки.
Для слива предохранительного клапана на
расширительном баке применяйте
сборную ёмкость - изделие № 1081.
3.
1.
2.
3.
4.
4.
5.
6 720 618 833-05.1R
6 720 618 842-04.1R
