Введение MPK 49

В кратком руководстве дается краткий обзор характеристик и функций клавиатуры МРК49. В данном

руководстве находятся инструкции по подключению MPK 49 и по использованию основных функций.

Для получения подробной информации рекомендуется обратиться к руководству пользователя, на-

ходящемуся на прилагаемом компакт-диске с программным обеспечением. Наслаждайтесь!

Схема подключения MPK 49

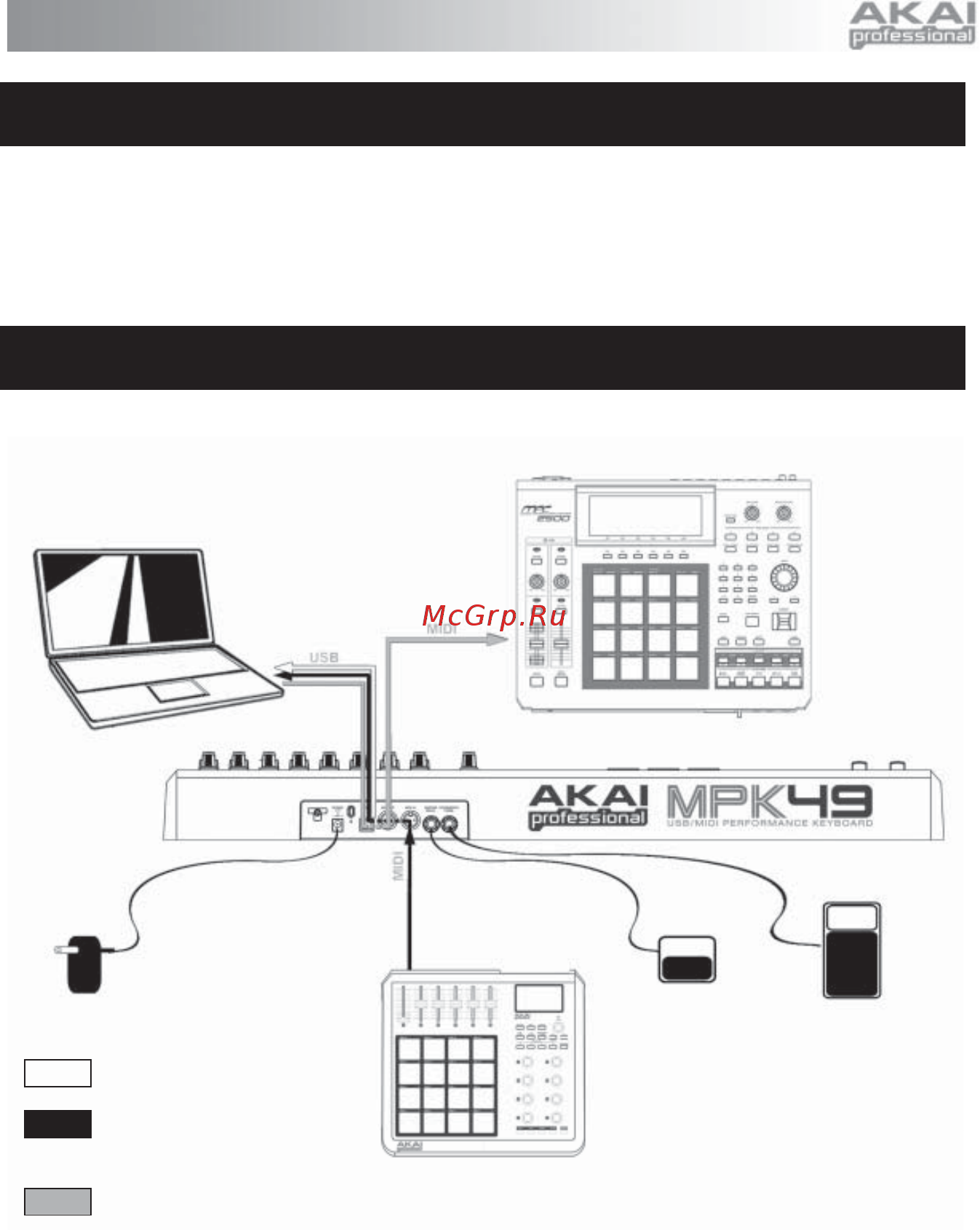

Для подключения МРК49 смотрите следующую схему.

КОМПЬЮТЕР

ВНЕШНИЙ ЗВУКОВОЙ МОДУЛЬ

БЛОК ПИТАНИЯ

(ОПЦИОНАЛЬ-

НО, НЕ ПРИ-

ЛАГАЕТСЯ)

ВНЕШНЕЕ MIDI

УСТРОЙСТВО

ПЕДАЛЬ

СУСТЕЙНА

ПЕДАЛИ

ГРОМКОСТИ

MIDI от MPD24 MPK49 к ком-

пьютеру

MIDI от внешнего MIDI устрой-

ства, подключенного к MIDI IN

порту MPD24MPK49

MIDI от компьютера к внешне-

му звуковому модулю, подклю-

ченному к порту MIDI OUT на

MPD24MPK49.

1. Подключить USB кабель от компьютера к клавиатуре МРК40 Питание устройства будет осущест-

вляться через USB подключение. Если Вы не желаете использовать в своей установке компью-

тер, или хотите сделать внешнее питание МРК49, подключитесь к блоку питания 6V-1A DC (В

комплект поставки не входит. Потребление от USB - 100mA, 5V DC.)

2. Для использования внешнего звукового модуля, подключить 5-контактный MIDI кабель от

разъе-

ма MIDI OUT на МРК49 к разъему MIDI IN на внешнем устройстве.

3. Для использования в установке другого MIDI контролера, подключить 5-контактный MIDI кабель

от разъема MIDI OUT на контролере к разъему MIDI IN на МРК49.
