призведе до поламки водонагрівача, створення аварійної ситуації та розглядається виробником, як

негарантійний випадок.

Монтаж водонагрівача

ПРИМІТКА!

Будь ласка, для установки водонагрівача використовуйте приналежності, надані виробником.

Електричний водонагрівач не можна кріпити до стіни до того, поки ви не переконаєтеся, що кронштейн

встановлено надійно й міцно. Інакше електричний водонагрівач може впасти зі стіни, що може

призвести до його пошкодження та навіть до серйозних випадків із заподіянням шкоди здоров'ю та

отриманням травм. Під час визначення точок для отворів під анкерні болти слід передбачити вільний

простір між нижньою частиною водонагрівача та підлогою, не менше 0,6 м.

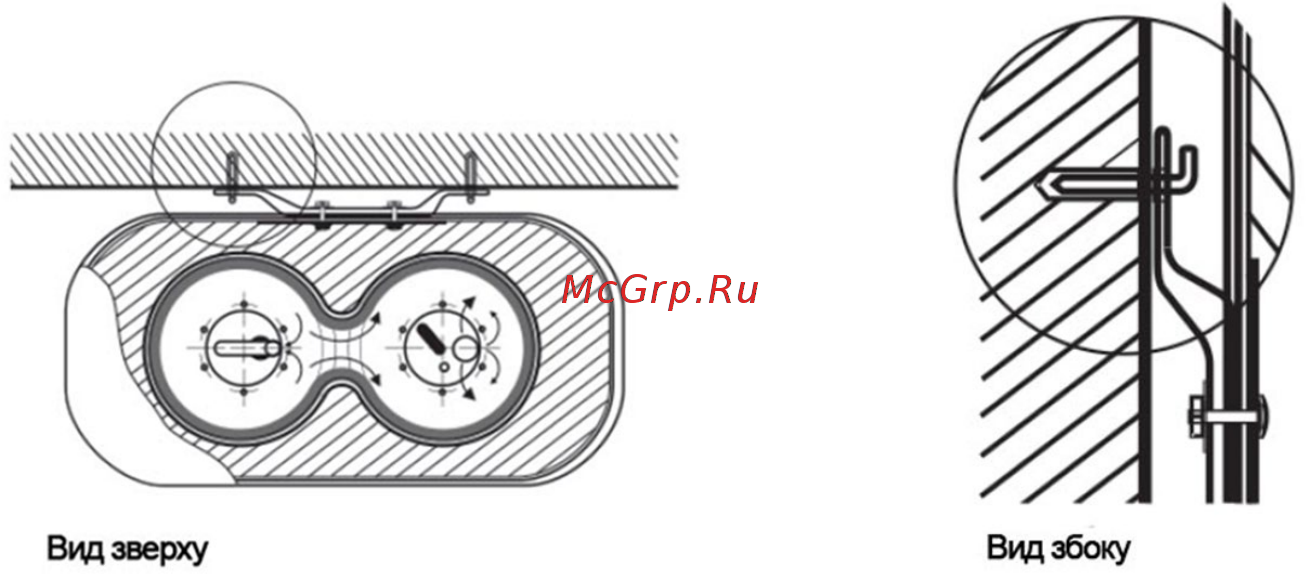

Малюнок 3 Малюнок 4

Після того, як ви обрали правильне місце встановлення водонагрівача, визначте точки для отворів під

анкерні болти з гаками (визначаються у відповідності до специфікації приладу, який ви обрали).

Просвердліть у стіні два отвори відповідної глибини з використанням свердла, що підходить за

розміром під анкерні болти, що додаються до водонагрівача, вставте гвинти, поверніть гак уверх,

щільно затягніть гайки, потім повісьте електричний водонагрівач на ці гаки (див. малюнки 3, 4).

Приєднання до водопровідної магістралі

1. Водонагрівач приєднується до водопровідної магістралі з тиском мінімум 0,1 МПа, максимум 0,6

МПа.

ПРИМІТКА!

Водонагрівач є приладом, який діє таким чином, що тиск води у водонагрівачі відповідає тиску води у

водопровідній магістралі. Якщо в магістралі тиск перевищує 0,6 МПа, то слід змонтувати перед

водонагрівачем редуктор тиску, щоб тиск не перевищував 0,6 МПа.

2. Для приєднання водонагрівача до водопровідної магістралі застосовуються труби діаметром 12 мм

(G1/2).

3. З метою запобігання протіканню під час приєднання труб використовуйте гумові ущільнюючі

прокладки на різьбових закінченнях труб.

4. На вхідний патрубок, позначений блакитним кольором та стрілкою напрямку течії води, накрутіть

запобіжний клапан так, щоб течія води збігалася з напрямком стрілки на корпусі клапана. На отвір

скидання тиску запобіжного клапана (див. малюнок 6) одягніть дренажну трубку* для відведення води

(можлива поява у разі нагрівання) в каналізацію (трубку необхідно направити суворо донизу та

заборонено згинати її).

5. Водонагрівач зі змонтованим клапаном підключіть до водопровідної магістралі - в місці підведення

води встановіть відсічний кран.

6. До вихідного патрубка, позначеного червоним кольором, приєднайте бажану кількість точок

споживання.

7. Відкрийте відсічний кран водопровідної магістралі та один з розбірних кранів. Після наповнення

резервуара, про що свідчить витікання води з розбірного крану, закрийте розбірний кран та перевірте

герметичність усіх з'єднань.
