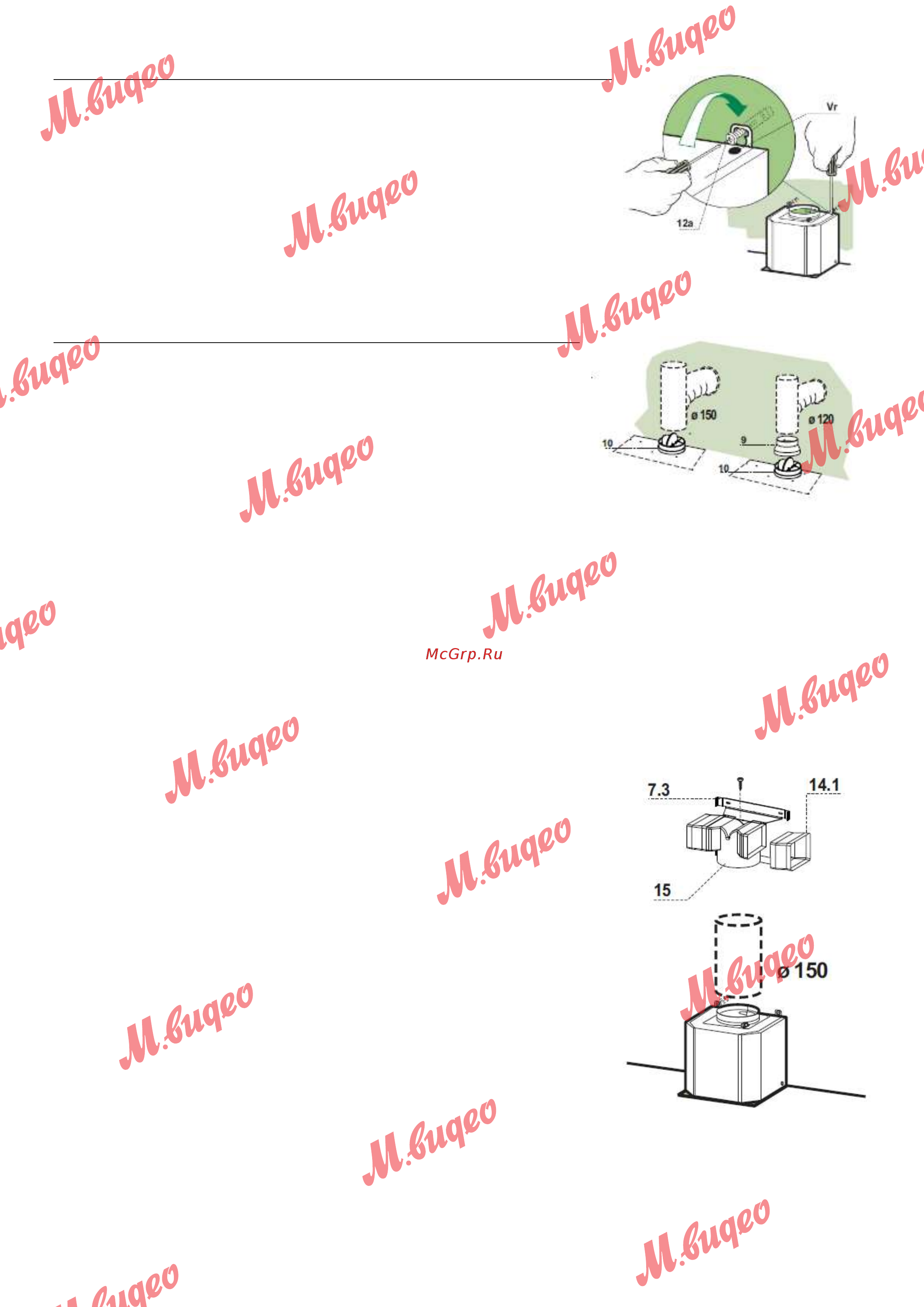

Установка корпуса вытяжки

• Наживите два шурупа Vr в отверстия для монтажа корпуса

вытяжки перед тем, как навесить ее.

• Повесьте корпус вытяжки на шурупы 12а.

• Закрутите крепежные шурупы 12а до конца.

• Выровняйте корпус вытяжки, отрегулировав шурупы Vr.

Подсоединение

ВЕРСИЯ С КАНАЛЬНОЙ СИСТЕМОЙ ОТВЕДЕНИЯ

ВОЗДУХА

При установке канальной версии подсоединение вытяжки к

воздухоотводу производится с помощью гибкого или

жесткого канала радиусом 150 или 120 мм, на усмотрение

установщика.

Для установки ø 150 канала

• Установите обратный клапан 10

• Закрепите каналы в нужном месте с помощью подходящих хомутов (не поставляются в

комплекте).

Для установки ø 120 канала

• Для подсоединения прибора с помощью канала радиусом 120 мм на обратный клапан 10

нужно установить переходник 9.

• Закрепите каналы в нужном месте с помощью подходящих хомутов (не поставляются в

комплекте).

• Снимите угольный фильтр.

ВЕРСИЯ С РЕЦИРКУЛЯЦИЕЙ ВОЗДУХА

• Вставьте соединительные патрубки 14.1 в боковые

отверстия тройника 15.

• Наденьте тройник 15 на опорную скобу 7.3 и закрепите с

помощью шурупа.

• Убедитесь в том, что выходные отверстия соединительных

патрубков 14.1 выровнены с выходными отверстиями

воздухоотвода в горизонтальной и вертикальной

плоскостях.

• Подсоединение тройника 15 с выходным отверстием на

корпусе прибора производится с помощью гибкого или

жесткого канала радиусом 150 мм, на усмотрение

установщика.

• Проверьте, чтобы угольный фильтр был предварительно

установлен на свое место.
