МОНТАЖ

Сверление отверстий в стене и крепление скоб

Разметка на стене:

• На стене, на которую будет производиться монтаж, прочертите вертикальную линию до

потолка или до самой высокой доступной точки так, чтобы линия проходила по центру

площади, которую займет установленная вытяжка.

• Прочертите горизонтальную линию на высоте 650 мм над варочной панелью.

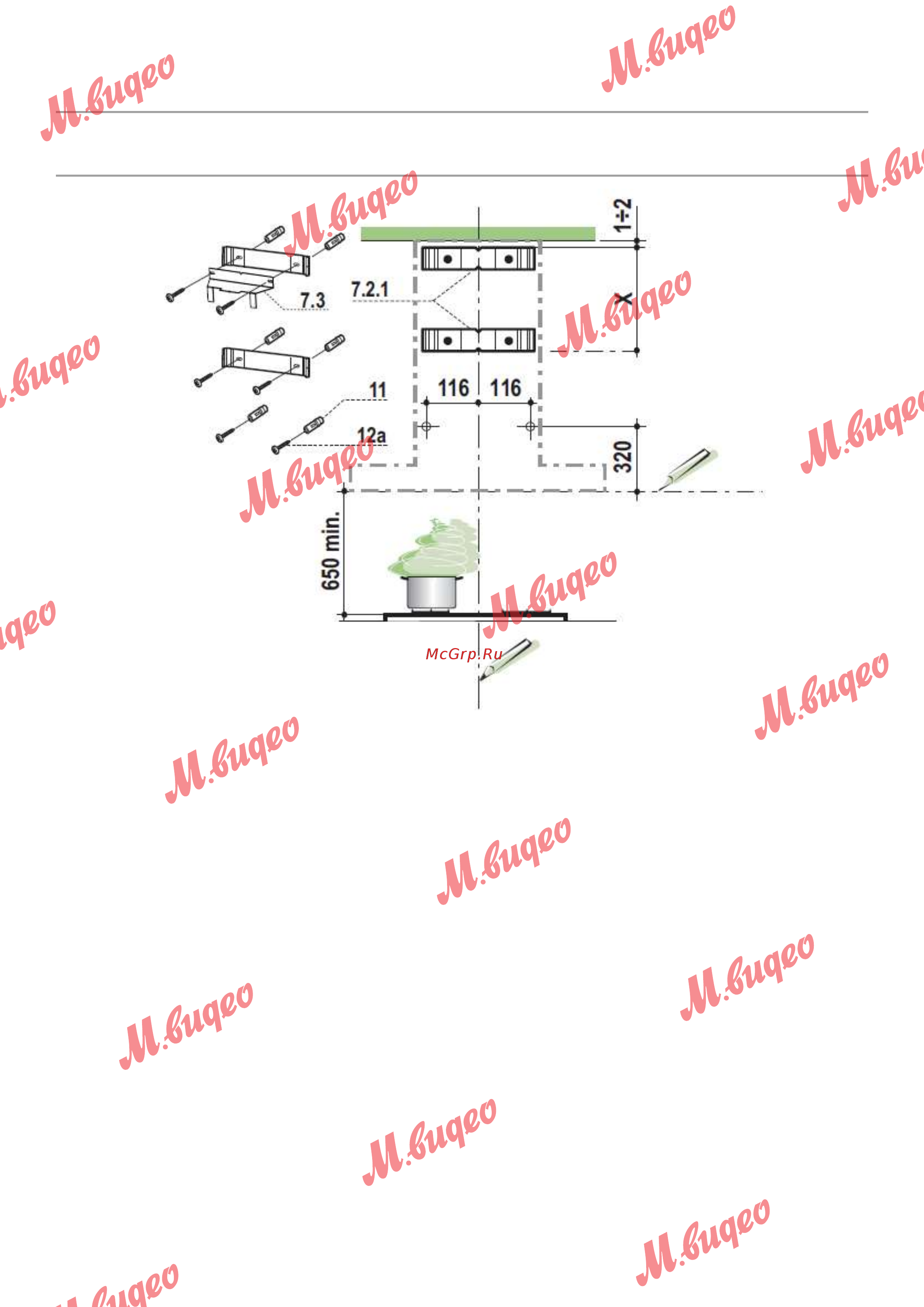

• Приложите скобы 7.2.1 к стене, как показано на рисунке: 1-2 мм от потолка или верхнего

предела, совместив центры (выемки) с вертикальной контрольной линией.

• Сделайте отметки на стене посередине отверстий на скобах.

• Приложите скобы 7.2.1 к стене, как показано на рисунке: Х мм ниже первой скобы (Х =

высота верхней секции из комплекта), совместив центры (выемки) с вертикальной

контрольной линией.

• Сделайте отметки на стене посередине отверстий на скобах.

• Отметьте контрольную точку, как указано на рисунке: на расстоянии 116 мм от

вертикальной контрольной линии и 320 мм от горизонтальной контрольной линии.

• Повторите данные действия, чтобы отметить контрольную точку с другой стороны.

• Просверлите ø 8 мм отверстие посередине обозначенных точек.

• Вставьте дюбели 11 в получившиеся отверстия.

• С помощью шурупов 12а (4,2 x 44,4; поставляются в комплекте) закрепите нижнюю скобу

7.2.1.

• С помощью 2 шурупов 12а (4,2 x 44,4; поставляются в комплекте) скрепите верхнюю 7.2.1

и опорную 7.3 скобы между собой.

• Вставьте два шурупа 12а (4,2 x 44,4; поставляются в комплекте) в крепежные отверстия на

корпусе вытяжки так, чтобы между стеной и головкой шурупа оставался зазор в 5-6 мм.
